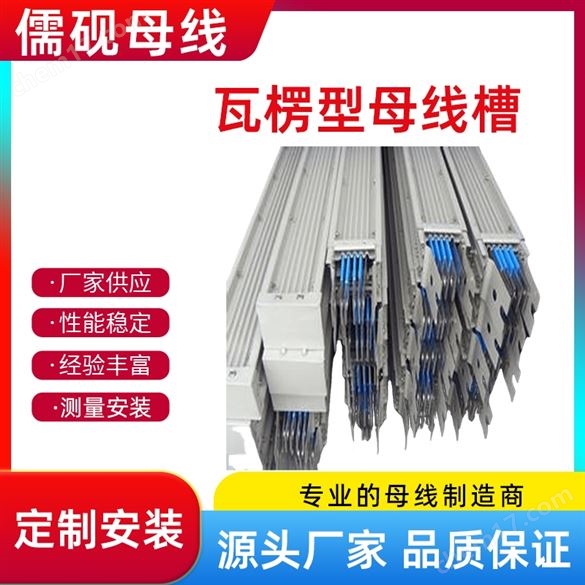

瓦楞密集型母線槽 返回列表頁

瓦楞密集型母線槽安裝方法：1.母線槽垂直安裝時，接頭距地面垂直距離不應小于0.6m；2.母線槽在樓層間垂直安裝時，母線槽單根直線長度不應大于3.6m；單層超過3.6m的樓層，應分兩節以上制作，層間應安裝中間固定支架。JY瓦楞型母線槽600A3.母線槽連接點不應在穿樓板部位，母線槽安裝穿樓板孔時不應有污水、雜物進入母線內部。4.母線槽插接饋電孔(分岔接口)應設在可靠及安裝維修方便位置。5.兩條垂直相鄰安裝的母線槽，邊間距不應小于0.1m。6.母線槽垂直安裝時，應先將彈簧支架安裝于母線槽上，再將母線槽及彈簧支架固定于槽鋼固定架上，鎖緊支架的彈簧螺母；待安裝4~5層后，由上向下逐層松開螺母，使母線槽重量自然承載于支架彈簧上。母線槽連接緊固后，其彎曲度不大于1度。7.母線槽直線敷設長度超過60m時應設置膨脹(伸縮)節。

產品特點：1）適合于大跨距安裝該系列母線槽體積小、結構緊湊，外殼采用成型輥壓成波紋形截面型材，極大的提高了其載荷能力，使其具有非凡的支撐強度，可保證連接6m母線中心載重70Kg，撓度不超過15mm，解決了大跨距場所安裝無法支撐吊裝的難題。母線槽可在1m長度內設置2個插口，兩面設置即可達4個，而不影響其支撐強度。2）安裝方便快捷A、因其設計跨距大，所以安裝支撐少，接頭數量少，可大幅度提高安裝速度；B、采用對接式接頭，連接時需將連接銅排插入接頭，再擰緊螺栓即可；C、體積小、重量輕、安裝方便。3）散熱性能好，適合大電流輸送，過載能力強A、波紋型蓋板在散熱時起到肋板的作用，增大了散熱面積，熱阻小，導熱速度快，降低了銅排的溫升；B、接頭采用雙面搭接，使母線草接頭處銅排搭接面積增大了一倍，降低了接觸電阻及接頭溫升。

功能指標：（1）運用環境溫度可在特別環境下長時間運用，如溫度高至100℃、低至－50℃的環境溫度下長時間作業。高分子樹脂資料在高溫下往往會快速老化降解，規劃人員用高溫?zé)岱€(wěn)定型的特別樹脂資料大大延緩了運用的壽數，確保了產品的穩定性。（2）大氣條件可在戶內、野外任何大氣條件下長時間作業，抗沙塵暴、抗暴雨、抗腐蝕、并且母線槽本體不受海拔高度限制。（3）污染等級母線槽本體可在有爆破或火災風險的場所，或有化學污染的場所；污染等級4的環境中長時間運用。船廠碼頭等當?shù)刈贤饩€十分激烈，瓦楞式母線槽選用了高科技的特別資料能有效地吸收紫外線，確保了復合資料的穩定性

瓦楞密集型母線槽應用在大型的供電設備中，可以有效的解決供電不足的情況，尤其是在一些大型工廠的生產生活中，使用母線槽是非常有必要的，所以隨著科技的不發展，對位對母線槽的應用會越來越廣泛。母線槽的應用優勢在于，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，制作時間也比較短，可以節約出大量的時間，去做其他的事情。重要的是，母線槽在具有如此多的優勢的同時，還有很好的安全性，這一點是其他產品很難做到的。因此母線槽能夠得到如此廣泛的認可，和其良好的性能優勢是分不開的，如果大家想要了解更多關于母線槽的知識，可以直接在我們的網站上進行了解。

電纜母線槽分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成?？梢元毩⒓茉O(shè)， 也可以敷設在各種建(構)筑物和管廊支架上，體現結構簡單、造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的母線槽，封閉母線槽價格，如果是在鄰近海邊或?qū)儆诟g區，則材質必須具有防腐、耐潮氣、附著力好， 耐沖擊強度高的物性特點。

高壓母線槽安裝方法及其注意事項1、母線通道水平安裝，兩支架間距≯2500㎜，垂直安裝間距≯3600㎜。2、垂直安裝時，安裝支架應與通道側板配鉆孔，采用M6-M8螺栓緊固。3、安裝施工工藝，應優先采用從饋送電系統，由母干線至分支干線的施工方案。4、封閉式母線通道安裝基本順序：選定布線方向→固定支架→槽間用四枚螺栓緊固→相間加入母線接頭板和絕緣墊→單頭螺栓穿入絕緣套管→螺栓穿入母排予置孔→兩端緊固→加半裝上下蓋板→將通道固定在支架上。5、通道母線的安裝，始、中、終端及通道殼體間應可靠地與用電設備接地網連接。結于涂絕緣材料的通道外殼體，應在兩通道之間的接地螺栓上用扁銅帶或黃綠相間電纜聯接，以確保整個通道連通成為一個接地系統。
