ST5484E-132-044-00振動傳感器現貨METRIX說明書

ST5484E-132-044-00振動傳感器現貨METRIX說明書

METRIX振動傳感器ST5484E系列現貨，METRIX振動傳感器ST5484E原廠原裝，發貨提供廠家證明。

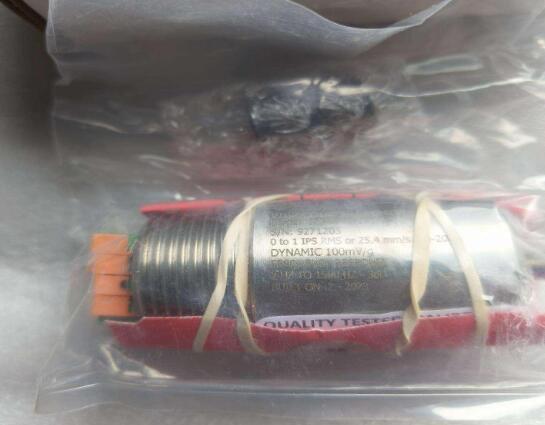

METRIX振動傳感器ST5484E-132-044-00是一款高性能振動監測設備，采用先進的壓電效應轉換技術，適用于工業設備（如電機、泵組、風機、齒輪箱等）的高精度狀態監測與故障診斷。該傳感器具備寬頻響應、高靈敏度和強環境適應性，可實時監測振動速度、加速度等參數，廣泛應用于石油、化工、電力、制造等領域。

二、核心參數

1. 測量類型：振動速度（RMS值）

2. 頻率響應：2-1500Hz（可擴展至2000Hz）

3. 輸出信號：4-20mA（非極性敏感，IPT技術）

4. 量程范圍：0.5-25g（對應頻率0.5Hz~10kHz）

5. 防護等級：IP65/IP67（不銹鋼外殼）

6. 工作溫度：-40℃~+85℃

7. 安裝方式：M8螺紋剛性固定或NPT螺紋

8. 電氣連接：2線制飛線或MIL型連接器

9. 負載電阻：RL=50×(V電源-11)Ω（參考具體型號）

10. 防爆認證：可選Ex d IIC T6（適用于危險區域）

三、METRIX振動傳感器ST5484E工作原理

1. 壓電效應轉換：

    - 采用壓電陶瓷/石英晶體作為敏感元件，機械振動通過慣性質量塊傳遞至壓電元件，產生與加速度成正比的電荷信號。

    - 內置積分器將電荷信號轉換為振動速度信號，再通過RMS峰值檢測器提取有效值，最終輸出標準化電流信號。

2. 信號處理流程：

    - 原始振動→壓電元件電荷輸出→積分電路→RMS轉換→4-20mA信號調節→PLC/DCS系統接入。

四、METRIX振動傳感器ST5484E安裝與調試

1. 安裝前準備：

    - 確認傳感器型號與設備需求匹配，檢查外觀無損傷。

    - 準備工具：螺紋固定工具、扭矩扳手、雙絞屏蔽電纜等。

    - 清潔安裝表面，確保無油污、銹蝕。

2. 安裝步驟：

    - 固定方式：使用M8螺紋或NPT螺紋剛性固定，推薦扭矩15N·m（避免過緊損壞）。

    - 位置選擇：優先安裝在軸承座或設備振動關鍵點，探頭與測量面垂直。

    - 電氣連接：按接線圖連接4-20mA輸出線，確保屏蔽層接地。

3. 調試與校準：

    - 通電后檢查輸出信號是否在4mA（零振動）基準值附近。

    - 使用振動校準臺進行精度驗證（建議周期24個月）。

    - 記錄初始安裝氣隙值（如適用型號）。

五、METRIX振動傳感器ST5484E應用與維護

1. 典型應用場景：

    - 電機、泵組軸承磨損監測；

    - 風機齒輪箱故障預警；

    - 化工管道振動與泄漏檢測；

    - 風力發電機齒輪箱潤滑失效分析。

2. 維護要點：

    - 定期清潔：使用壓縮空氣清除積塵，禁用化學溶劑。

    - 檢查緊固：每季度確認螺紋無松動，扭矩符合要求。

    - 環境防護：避免高溫、強電磁干擾，防爆區域需符合認證要求。

3. 故障排查：

    - 信號異常：檢查接線、負載電阻是否匹配，或是否存在機械接觸摩擦。

    - 輸出漂移：可能因溫度變化或元件老化，需重新校準。

六、METRIX振動傳感器ST5484E安全注意事項

- 安裝時避免敲擊傳感器，防止壓電元件損壞。

- 高溫環境佩戴防護裝備，防止燙傷。

- 危險區域安裝需確保符合防爆規范，使用防爆工具。

- 電氣連接前確認設備斷電，避免觸電風險。
