PT300-SAT軸對中動平衡模擬實驗臺

PT300-SAT軸對中動平衡模擬實驗臺專為深入研究機械故障中的軸承故障、不對中和不平衡問題而設計，這些故障占機械故障的90%以上。實驗臺設計之初充分考慮到在在更換部件時，減少額外引入外在條件的變化，可以在相同的工況下下獲取有用的數據，確保分析結果的準確性和一致性。

實驗臺能夠模擬由不平衡、不對中和軸承故障引起的振動現象，適用于振動研究、培訓、故障診斷和教育訓練等多種場景。其設計使得用戶可以輕松分析和學習常見的機械故障癥狀。

二：實驗研究內容：

l 振動測量實踐，振動傳感器的位置選擇；

l 轉子不平衡對振動的影響；

l 軸不對中對振動的影響；

l 軟腳故障模擬；

l 皮帶故障模擬；

l 軸承故障模擬（軸承內圈故障、軸承外圈故障、軸承保持架故障、軸承滾動體故障、軸承綜合故障）

l 單面和雙面動平衡模擬；

三：試驗平臺主要構成

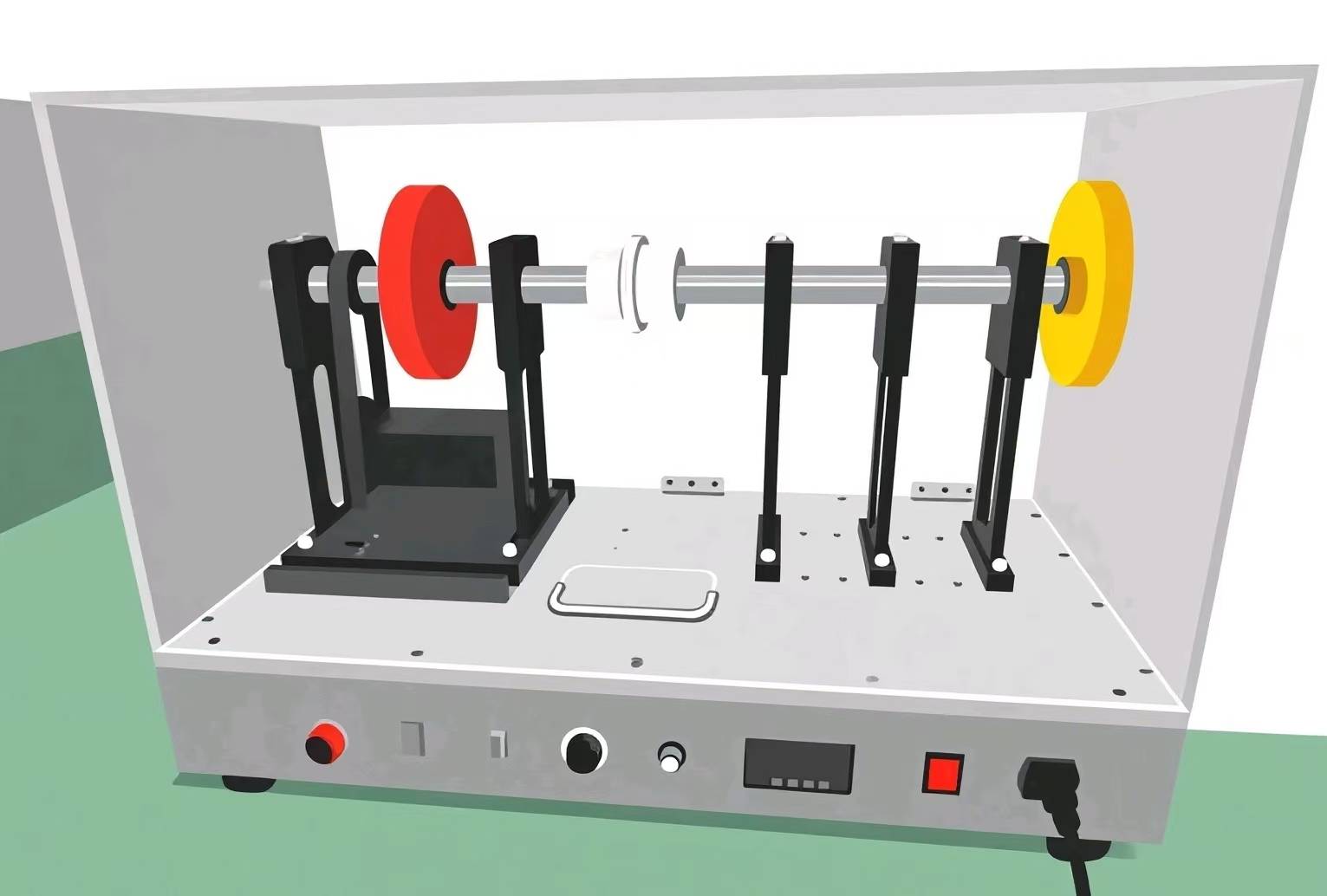

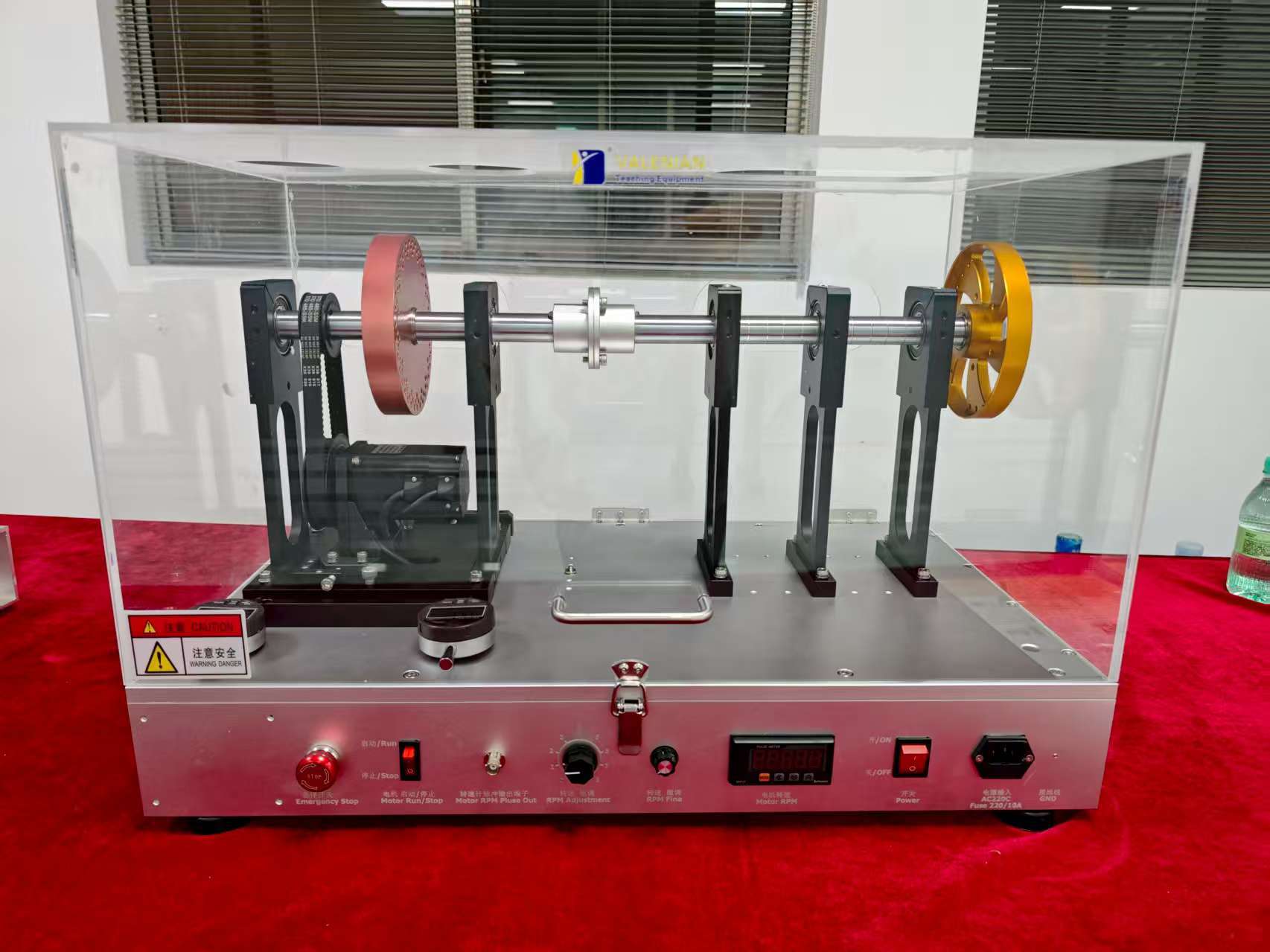

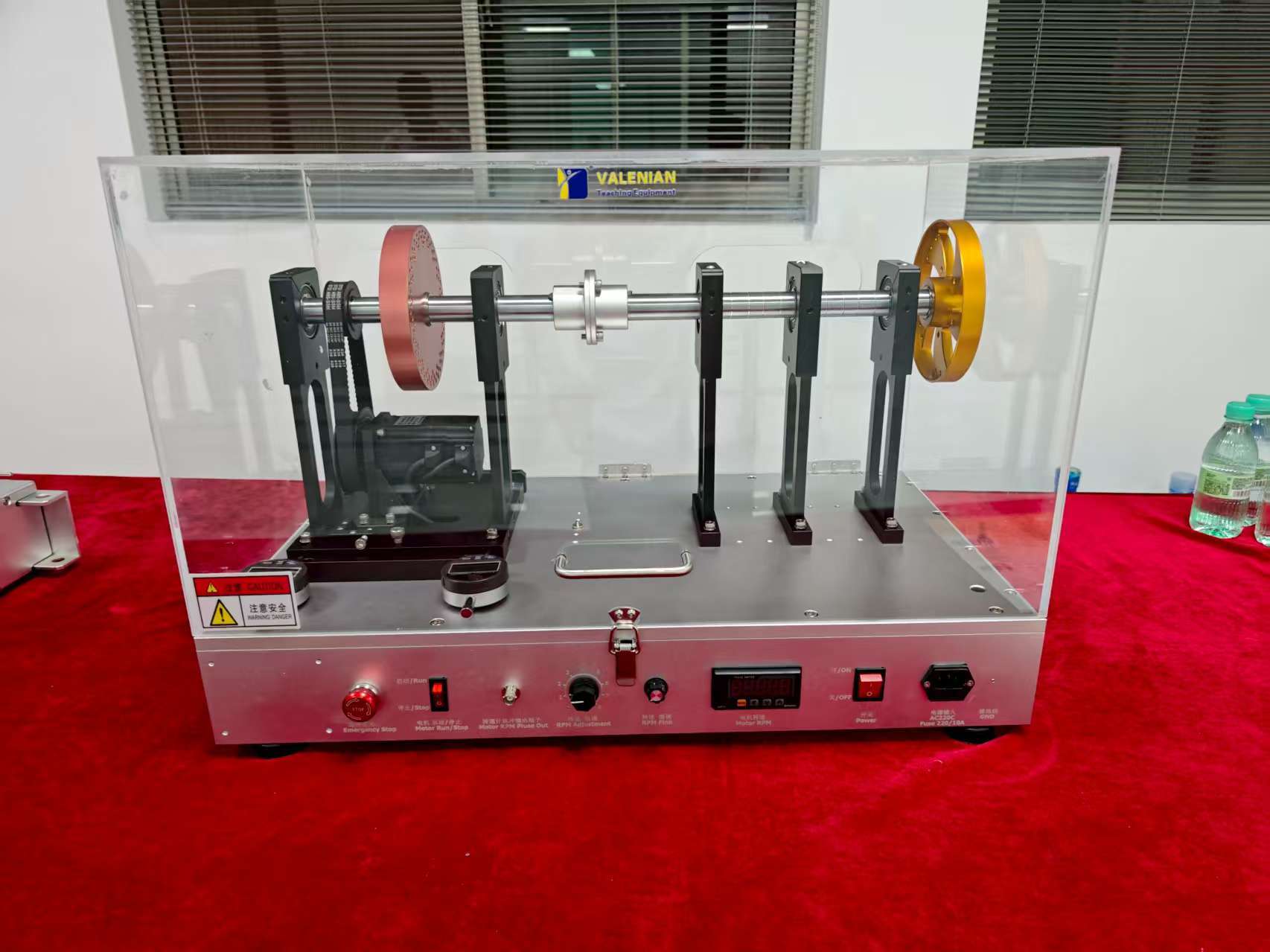

該實驗臺主要由鋁制平臺底板、對中指示百分表、永磁無刷電機、驅動調速器、滾動軸承、轉子系統、聯軸器、皮帶輪、同步帶、動平衡轉子盤、轉子葉輪、亞克力保護罩。

四：試驗平臺主要組成結構簡介

4.1電機驅動

電機皮帶傳動系統，當電機直接與轉子相連時，幾乎不可能實現的軸對中，因此會殘留-定的可容忍的偏差。在通過皮帶傳動方式將電機與轉子相連的情況下，這有助于進行精細的動平衡工作，因?yàn)椴粚χ胁考驯幌?，因此僅存在由不平衡導致的振動部件。因此，在工業現場動平衡平衡工作中，大多數轉子都是通過皮帶驅動的。

4.2轉子盤

為了模擬雙平面平衡實驗，設備在軸的中心位置安裝并標配了兩個轉子盤。此外，還提供了第三個轉子盤則作為選配提供。

4.2.1轉子盤(M6-36型)

轉子盤在兩個不同圓周直徑上有18個M5螺釘孔。

直徑d1=140毫米，在10°間隔處有36個,M5孔

直徑d1=130毫米，在10°間隔處有36個,M5孔

直徑d3=120毫米，在20°間隔處有18個，M5孔。

每個直徑為 d1 和 d2 的孔依次排列，彼此之間相差 5°，以便能夠在精確的角度上附加校正質量塊，從而實現更精準的平衡校正工作。用戶可以通過每 90° 間隔刻畫的線條，直觀地看到校正質量的角度位置。

4.2.2風扇轉子

風扇轉子是一個帶有 5個葉片 的圓盤，設計成類似風扇葉片的外觀。每個葉片上設有15個孔，這些孔并未以相對的位置排列，因此可以用于研究質量分配的附加效果。

直徑d1=136毫米，在24°間隔處有15個M5孔。

直徑d2=65毫米，在72°間隔處有5個M6孔。

圓盤采用凹面設計并固定，以防止不平衡或校準后的質量螺絲從轉子表面突出，確保運行的穩定性和安全性。

4.3對中底座機構

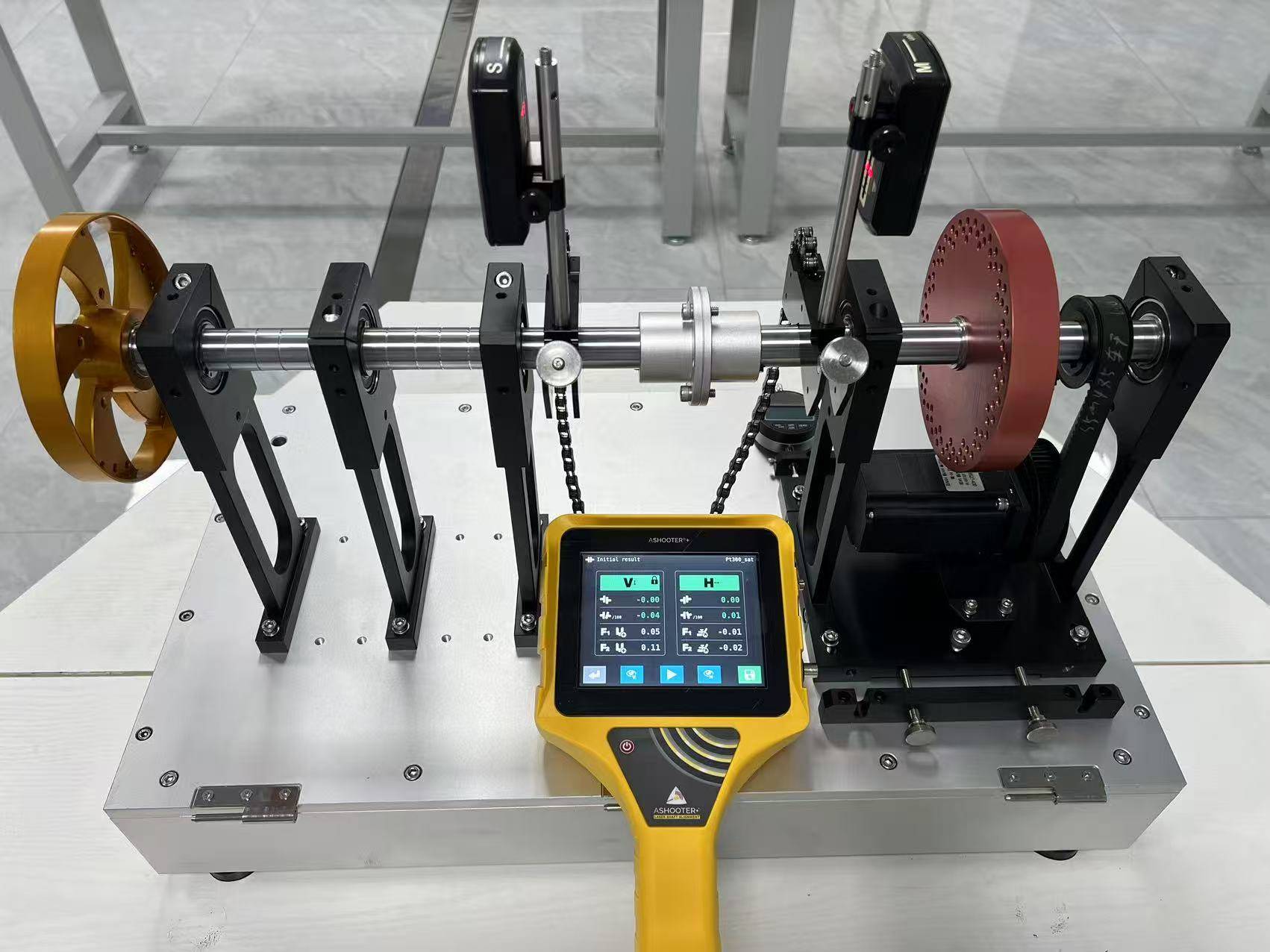

對中底座機制設計用于在測試對中效果時，能夠通過電機底座在四個方向上移動，從而人為制造不對中現象。此外，設備還配備了千分表，用于在校準位置時準確定位底座腳的位置。用戶可以通過該機構設置不對中狀態，并能夠精確恢復到原始對中狀態。

主要組件：

· 調節旋鈕：用于微調對中狀態。

· 千分表：用于精確測量和指示不對中量。

操作說明：

用戶在對中狀態下稍微松開固定螺栓后，可以通過調節旋鈕改變對中狀態。這是因?yàn)樵诓僮鬟^程中，用于制造不對中現象的底座板被強力彈簧壓緊。通過千分表的指示值，用戶可以精確實現平行不對中或角度不對中，并實時比較分析振動信號模式隨不對中狀態的變化。

在研究物理變化（如功耗增加等）后，設備可以精確恢復到原始對中狀態，確保測試的準確性和可重復性。

功能特點：

1. 四向移動：電機底座可在四個方向上移動，靈活制造不對中現象。

2. 千分表指示：精確測量不對中量，確保操作的準確性。

3.

實時分析：實時觀察振動信號模式的變化，便于比較分析。

4.

恢復對中：測試后能夠精確恢復到原始對中狀態，確保設備穩定性。

總之，對中底座機制為研究不對中現象及其對設備運行的影響提供了高效且精確的工具。

4.4對中底座腳的設計

對中底座的設計旨在模擬各種不對中情況，包括工業現場常見的軟腳現象，以便用戶學習如何進行對中調整和故障診斷。

底座底腳的具體設計尺寸：

· 前左側腳：縮短 0.6 毫米

· 前右側腳：縮短 0.2 毫米

· 后左側腳：縮短 0.4 毫米

·

后右側腳：縮短 0.4 毫米

設計特點：

1.

前左側腳比右側腳短 0.4 毫米：這種設計特意制造了軟腳現象，用戶在進行對中工作前必須先校正這一問題，從而學習如何發現和修正軟腳。

2. 墊片和彈簧螺栓：用于調整和固定底座腳，確保對中精度。

3. 電機底座設計：電機底座提供了足夠的操作空間，便于對中工作，同時腳部配備了獨立的對中底座機制。

4. 千分表和調節旋鈕：安裝了千分表和左右旋鈕，用于引導對中移動的量，確保調整的精確性。

設計目的：

· 通過模擬實際工業場景中的不對中情況，幫助用戶掌握對中技術和故障診斷方法。

· 提供便捷的操作空間和調整機制，使對中工作更加高效和準確。

這種設計不僅適用于教學和培訓，也可用于實際工業設備的對中校正，具有較高的實用性和學習價值。

4.5 軸承座和故障軸承

在驅動部分安裝了兩個軸承座，另外兩個軸承座分別安裝在從動部分的左右兩側。安裝在從動部分中心的軸承座僅用于學習故障軸承的特性，該軸承座處于空轉狀態，未安裝軸承。

四種類型的故障軸承安裝如下：

· 最左側：內圈故障軸承

· 左側第二個：外圈故障軸承

· 最右側：保持架故障軸承

· 右側第二個：滾動體故障軸承

測量故障軸承的方法：

1. 松開中心軸承座螺栓上的螺絲，將待測軸承推入并固定。

2. 安裝加速度傳感器后進行測量。

設計特點：

· 這種設計通過最小化邊界條件的變化，能夠立即準確比較正常狀態與故障狀態，避免了拆卸和重新組裝轉子組件以更換軸承的過程。

安裝和提供的軸承類型（除非另有說明）：

從左側依次為：

1. 內圈故障軸承（0.55mm）

2. 外圈故障軸承（0.55mm）

3. 滾動體故障軸承

4. 保持架故障軸承

這種設計適用于軸承故障診斷和分析，能夠幫助用戶快速識別和比較不同故障軸承的特征，提高故障診斷的效率。

4.6故障軸承組件

故障軸承套裝包括以下 4 種類型的故障軸承和 1 個軸承座。

1. 內圈故障軸承

· 標識：在軸承圈上用英文標記為 “ I”。

· 故障特征：內圈上有一個 0.55 毫米的裂紋。

· 故障頻率：5.427 X

2. 外圈故障軸承

· 標識：在軸承圈上用英文標記為 “ O ”。

· 故障特征：外圈上有一個0.55 毫米的裂紋。

· 故障頻率：3.572 X

3. 保持架故障軸承（FBT-25）

· 標識：在軸承圈上用英文標記為 “ T ”。

· 故障特征：保持架頻率（或稱為基本轉頻頻率）是滾動體保持架組件的旋轉速度。該軸承通過人為在保持架上制造故障，模擬低頻調制振動現象。

· 故障頻率：0.397 X

4.軸承滾動體故障(FBB-25)

· 滾珠故障軸承，在軸承套圈上用字母“B”標記，滾珠有3mm的剝落坑。

· 故障特征頻率: 2x故障特征頻率.:4.644 x

組件設計用途：

· 該組件用于模擬和分析軸承在不同故障條件下的振動特性，幫助用戶學習故障診斷技術。

· 每種故障軸承均具有明確的標識和特征頻率，便于用戶進行精確的故障分析和比較。

這種設計適用于機械故障診斷培訓和研究，能夠有效提高對軸承故障的識別和分析能力。
