高溫高壓催化劑評價系統的原位表征技術集成與應用

一、引言：原位表征技術的核心價值

      高溫高壓條件是工業催化反應（如加氫、重整、合成氨等）的典型環境，催化劑在該環境下的結構演變、活性位點動態變化與反應性能直接關聯。傳統的離線表征方法（如反應后取樣分析）難以捕捉催化劑的實時狀態，而原位表征技術可在反應條件下直接監測催化劑的物理化學性質，為揭示催化機理、優化催化劑設計提供關鍵依據。

      將原位表征技術與高溫高壓催化劑評價系統集成，需突破高溫高壓環境對檢測信號的干擾、設備兼容性及安全性等挑戰，最終實現 “反應性能 - 結構變化” 的同步分析。

二、高溫高壓催化劑評價系統與原位表征技術的集成原則

   1. 核心集成目標

      同步性：確保催化劑評價（如活性、選擇性、穩定性測試）與原位表征在同一反應條件（溫度、壓力、氣氛）下進行，數據具有時空一致性。

      兼容性：表征設備與反應系統的接口設計需避免死體積、泄漏及催化劑床層擾動，同時減少對反應流體分布的影響。

      抗干擾性：通過材料選擇（如耐腐窗口、耐高溫探頭）和信號校正算法，消除高溫高壓環境對表征信號的干擾（如壓力導致的光譜偏移）。

      安全性：針對高壓氣體（如 H?、CO）和高溫（通常＞300℃，壓力＞10MPa）環境，需設計防爆、防泄漏的密封結構及緊急停機系統。

   2. 關鍵集成組件設計

    高壓反應池 / 反應器：作為集成核心，需滿足以下要求：

      材質需耐高壓（如哈氏合金、 inconel 合金）、耐高溫且對反應介質惰性；

      預留表征窗口（如石英、藍寶石窗口用于光學表征，金屬薄膜窗口用于 X 射線穿透）；

      內部流道設計需保證催化劑床層與反應氣充分接觸，同時減少對表征信號的遮擋。

   信號傳輸與適配系統：

      針對光譜、衍射等信號在高溫高壓環境中的衰減問題，采用增強型探測器、光纖傳導或真空光路設計；

      開發耐高溫高壓的原位探頭（如紅外探頭、拉曼探頭），探頭材質需耐受反應介質腐蝕（如采用金剛石、藍寶石窗口）。

   控制系統集成：

      實現反應條件（溫度、壓力、流量）與表征參數（檢測頻率、信號強度）的聯動控制，通過 PLC 或計算機軟件同步記錄數據；

      設計安全聯鎖機制，當壓力或溫度超出閾值時，自動停止反應并切斷表征設備電源。

三、典型原位表征技術的集成方案與應用場景

   1. 原位 X 射線衍射（in-situ XRD）技術

      原理：通過監測催化劑晶體結構的衍射峰變化，分析物相轉變（如活性組分的氧化 / 還原態、晶粒尺寸變化）。

      集成難點：高壓環境導致 X 射線散射增強，需優化 X 射線源強度（如采用同步輻射光源）及探測器靈敏度。

   應用場景：

     氨合成催化劑在高溫高壓（400-500℃，10-30MPa）下 Fe?O?的還原過程監測；

      加氫脫硫催化劑中 MoS?活性相的形成與分散度變化分析。

   2. 原位傅里葉變換紅外光譜（in-situ FTIR）技術

      原理：通過分子振動光譜識別反應中間體（如吸附態 CO、CH?）及催化劑表面官能團，揭示反應路徑。

      集成關鍵：采用耐高壓紅外池（窗口材質為 CaF?或金剛石），并通過加熱套控制溫度，避免水汽冷凝干擾。

   應用場景：

      高溫高壓下 CO?加氫反應中催化劑表面 HCOO?、*CO 等中間體的動態變化監測；

      甲醇合成反應中 Cu 基催化劑表面吸附物種與活性關聯分析。

   3. 原位拉曼光譜（in-situ Raman）技術

      原理：通過分子振動的拉曼位移，表征催化劑表面物種（如碳沉積、金屬氧化物相變）。

      集成挑戰：高溫下熒光背景增強，需采用激光濾波技術或共振拉曼效應提高信噪比；高壓環境需密封樣品池以避免氣體泄漏。

   應用場景：

      重油加氫催化劑在 300-400℃、15-20MPa 下的積碳類型（石墨型 / 無定形碳）與失活機制研究；

      分子篩催化劑在高溫高壓水熱條件下的骨架結構穩定性監測。

   4. 原位 X 射線光電子能譜（in-situ XPS）技術

       原理：通過分析光電子結合能，確定催化劑表面元素價態（如金屬活性組分的價態變化：Ni2?→Ni?）。

       集成突破：傳統 XPS 需真空環境，需設計差分泵系統實現高壓反應池與真空分析室的壓力梯度兼容（壓力差可達 10? Pa）。

   應用場景：

      高溫高壓下 Pt 基催化劑在氧化 - 還原循環中的表面價態動態變化；

      氧化物催化劑（如 V?O?）在反應條件下的表面氧物種（O2?、O?）與活性關聯。

   5. 原位透射電子顯微鏡（in-situ TEM）技術

      原理：在納米尺度實時觀察催化劑顆粒的形貌、尺寸及晶界變化。

      集成難點：高壓環境易導致電子束散射，需開發高壓樣品桿（耐壓＞10MPa）及防輻射屏蔽裝置。

   應用場景：

      納米 Au 催化劑在高溫高壓 CO 氧化反應中的顆粒燒結動態過程；

      金屬 - 載體相互作用在反應條件下的演變（如強金屬 - 載體相互作用 SMSI 的形成）。

   四、集成系統的實際應用案例

    案例 1：費托合成催化劑的原位評價與表征

     費托合成反應需在 200-300℃、1-5MPa 的 H?/CO 氣氛中進行，采用 “固定床反應器 + 原位 XRD + 原位 FTIR” 集成系統：

     原位 XRD 監測 Fe 基催化劑從 Fe?O?→Fe?O?→Fe?的還原過程，確定活性相形成的臨界溫度；

     原位 FTIR 捕捉反應中間體（如 - CH?-、-CH?）的變化，揭示碳鏈增長機理；

      結合反應器出口的氣相色譜數據，建立 “Fe?含量 - 烯烴選擇性” 的定量關系，指導催化劑還原條件優化。

    案例 2：加氫脫硫催化劑的失活機制研究

      在 350℃、6MPa 的 H?氛圍中，采用 “微型反應器 + 原位拉曼 + 原位 XPS” 系統：

      原位拉曼識別催化劑表面的積碳類型（D 峰 / G 峰強度比），發現無定形碳的快速生成是短期失活主因；

      原位 XPS 分析 Mo 的價態變化，證實 Mo??→Mo??的氧化導致活性位減少，與長期失活相關；

      通過同步數據對比，提出 “積碳覆蓋 - 活性位氧化” 協同失活模型，為抗失活催化劑設計提供依據。

五、挑戰與未來發展方向

   1. 現存挑戰

      多表征技術聯用難度大：不同表征技術對環境要求差異大（如 TEM 需高真空，而反應為高壓），同步聯用需復雜的接口設計；

      信號干擾與數據解析：高溫高壓下的氣體散射、催化劑表面吸附物種的信號重疊，增加數據解讀難度；

      設備成本與操作復雜性：同步輻射光源、高壓原位 TEM 等設備昂貴，且需專業人員操作。

   2. 發展趨勢

      智能化集成：結合機器學習算法，實現多表征信號的自動校正與數據分析，建立 “結構 - 性能” 預測模型；

      高通量篩選：開發微型化集成系統（如陣列反應器 + 原位拉曼），實現多催化劑樣品的并行評價與表征；

      條件拓展：突破超臨界（如超臨界 CO?）、超高壓（＞100MPa）環境下的表征技術，適應深海、地?zé)崮艿刃屡d催化領域需求。

六、結論

      高溫高壓催化劑評價系統與原位表征技術的集成，是連接催化基礎研究與工業應用的橋梁。通過同步監測反應條件下催化劑的結構演變與性能變化，可深入揭示催化反應的本質規律。未來需進一步突破設備兼容性、信號解析及成本限制，推動集成系統向 “多維度、高通量、智能化” 方向發展，為高效催化劑的開發與工業催化過程優化提供更強有力的技術支撐。

產品展示

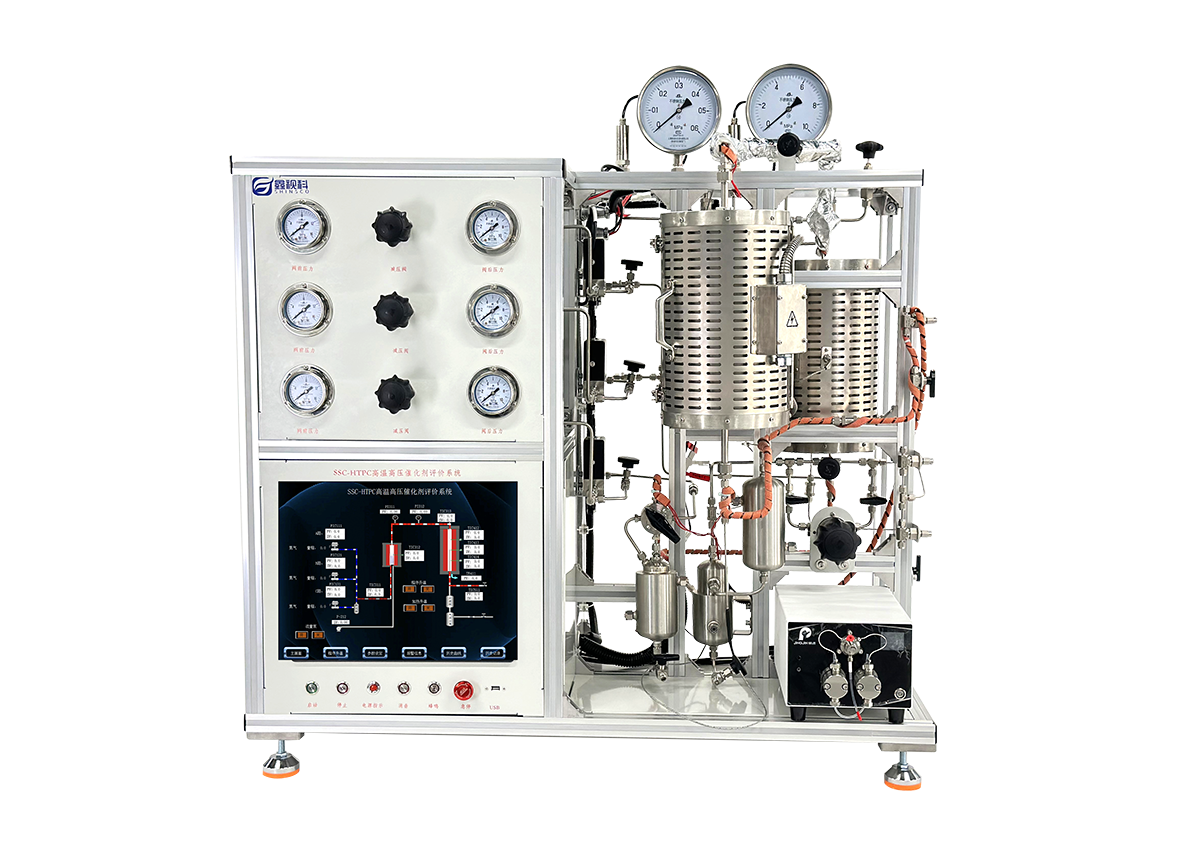

      高溫高壓熱催化評價系統為一套用于完成催化劑活性評價及篩選的反應儀器，適用于氣體、液體或氣液同時進料；氣固、液固、氣液固反應，能夠?qū)崿F(xiàn)溫度、氣相流量、液相流量的自動控制，反應溫度能夠?qū)崿F(xiàn)程序控制升溫（線性升溫），通過程序升溫設定實驗溫度的升溫時間和保溫時間，配合GC等分析儀器對不同壓力、溫度下的實驗產物進行階段性在線檢測分析。

      系統可以應用于催化劑評價、多通道固定床反應、高通量催化劑評價、實驗室反應、催化裂化試驗、煤化工、加氫脫氫試驗、蒸餾吸籌抽提、聚合、環保、釜式反應、費托合成、甲烷化、二氧化碳綜合利用、生物質熱解等。

       高溫高壓熱催化評價系統，框架采用工業鋁型材結構。裝置包括：進料系統、恒壓、穩流系統、預熱系統、反應系統、產物收集系統、PLC控制系統。系統共有三路氣相進料和一路液相進料；氣相物料和液相物料經過預熱爐預熱氣化混合均勻后，進入反應器進行反應；反應產物經冷凝器冷凝后進入氣液分離器進行分離，氣相產物經背壓閥排空或進入色譜進行分析，液相產物在氣液分離器底部沉積儲存，根據需要針閥或調節閥進行取樣或排空。

系統優勢：

      1、系統中的減壓系統，可與反應氣鋼瓶直接連接，管路配有比例卸荷閥、高精度壓力表及壓力傳感器，所有溫度控制點、壓力監測點均配有超溫、超壓報警，自動聯鎖保護。

      2、進料系統，通入不同的氣體時，可在流量系數表選擇或輸入對應的氣體流量系數，實現氣體種類的多樣性和準確性。

      3、夾層控溫標氣模塊，耐壓管體內甲苯、乙醇等反應液體，通入反應氣或惰性氣體進入模塊，將ppm級的有效氣體帶入反應器中，通過水浴循環水機控制模塊溫度進而控制氣體的濃度；從而大大降低實驗成本，解決標氣貴的難題。

      4、恒壓系統，配合低壓、高壓雙壓力系統使用，根據實驗壓力選擇對應的壓力系統，為催化劑提供穩定精準的、穩定的實驗環境。

      5、系統控制全部采用PLC軟件自動化控制，實時監控反應過程，自動化處理數據，并提供全套實驗方案。屏幕采用工控觸屏PLC，可以根據需求隨時更改使用方案。鑫視科shinsco提供氣相色譜儀、液相色譜儀、電化學工作站、TPR、TPD、SPV、TPV、拉曼等測試分析儀器。

      6、系統集進料系統、恒壓系統、穩流系統、預熱系統、反應系統、產物收集系統、PLC控制系統于一體。
