EOCR3DM2施耐德保護器參數設置步驟

EOCR-3DM2電動機保護器的參數設置步驟及要點（操作均通過設備面板物理按鍵完成）：

一、基礎參數設置流程

進入設置模式
通電后按 SET 鍵進入?yún)?shù)菜單，通過 ▲ (UP) 或 ▼ (DN) 鍵切換參數項 。

過電流保護（OC）

定時限：0.2~30秒可調（適用于恒定負載）

反時限：1~30級數（Class）可選（適用于變動負載）

定位參數 C（過電流值），按 SET 鍵使數值閃爍，用 ▲/▼ 調節至電機額定電流的 1.1~1.2倍

設置參數 T（脫扣時間）：

啟動延時（dt）
切換到參數 dt，設為 電機實際啟動時間 + 1~2秒，避免誤觸發跳閘 。

缺相保護（PL）
啟用后設置動作時間（0.5~5秒），禁用則設為 OFF 。

欠電流保護（UC）
設定閾值（通常為額定電流30%~50%）及延遲時間（1~10秒）

 二、特殊功能設置

預報警（AL）

1H：取三相最大電流值報警

UC：欠電流時關閉輸出節點

FL：超閾值時節點反復開關 。

選擇報警模式：

按 SET 保存設定值 。

反轉保護（RP）
啟用后，電機逆相運行時 0.15秒內跳閘 。

三相不平衡（UB）
設置不平衡率閾值（10%~30%）及動作延遲（1~10秒）

 三、隱藏菜單操作（高級設置）

長按 ESC + SET 鍵 5秒 進入隱藏菜單：

恢復出廠設置：找到參數 rF，修改后綴為 yE 后確認

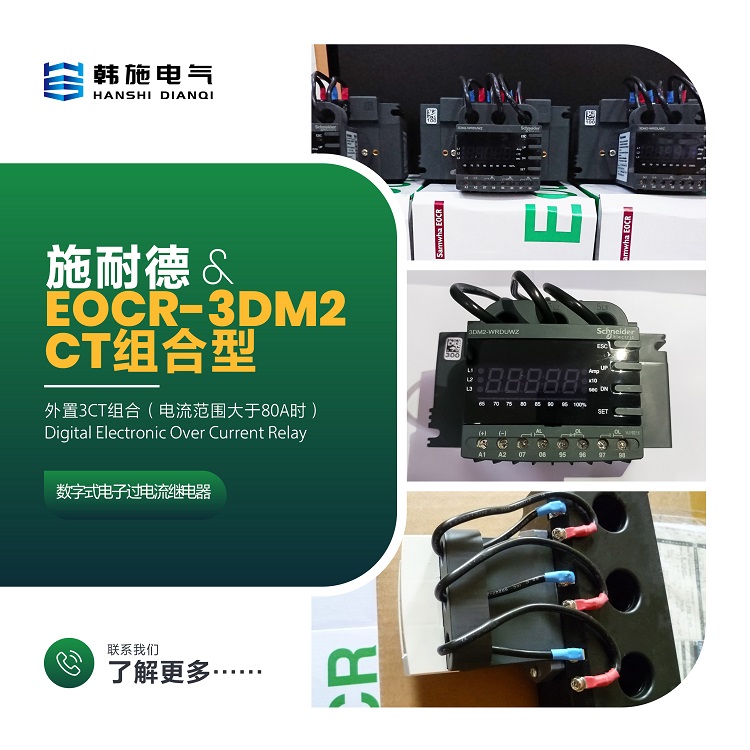

外接互感器匹配：超過80A時，設置 CT 參數匹配互感器一次側值（如C100對應100A）

過熱反時限：調整電機熱容量系數（需設備手冊參考）

 四、操作注意事項

每次修改后按 SET 保存，按 ESC 返回或復位

設置完成后按 TEST 鍵驗證保護動作是否正常

參數備份建議：用手機拍攝設置界面或記錄關鍵值（如OC、CT、TCC等）

重要提示：不同型號菜單層級可能差異，具體參數范圍請以設備實際界面為準。若遇復雜工況（如變頻電機），建議參上海韓施電氣代理商手冊或聯系技術支持
