揚聲器有效頻率范圍測試方法

一、引言

本篇文章想要給大家分享一下揚聲器的有效頻率范圍這項指標的一些測試方法，這個指標在《GB/T 12060 聲系統設備》系列標準的第五部分：揚聲器主要性能測試方法中有出現，此外在其他的一些音頻相關產品的測試標準中也有比較多的提到這項指標，如果您正對這項指標的測試方法有所疑問的話，希望可以通過這篇文章的分享給您一些啟發。

二、指標解讀

2.1 指標描述

如圖1所示為12060.5中對有效頻率范圍指標的相關描述，其他一些包含這項指標的測試標準中關于這項指標的描述可能有些出入，但測試方法其實大同小異。

圖1

2.2 測試方法

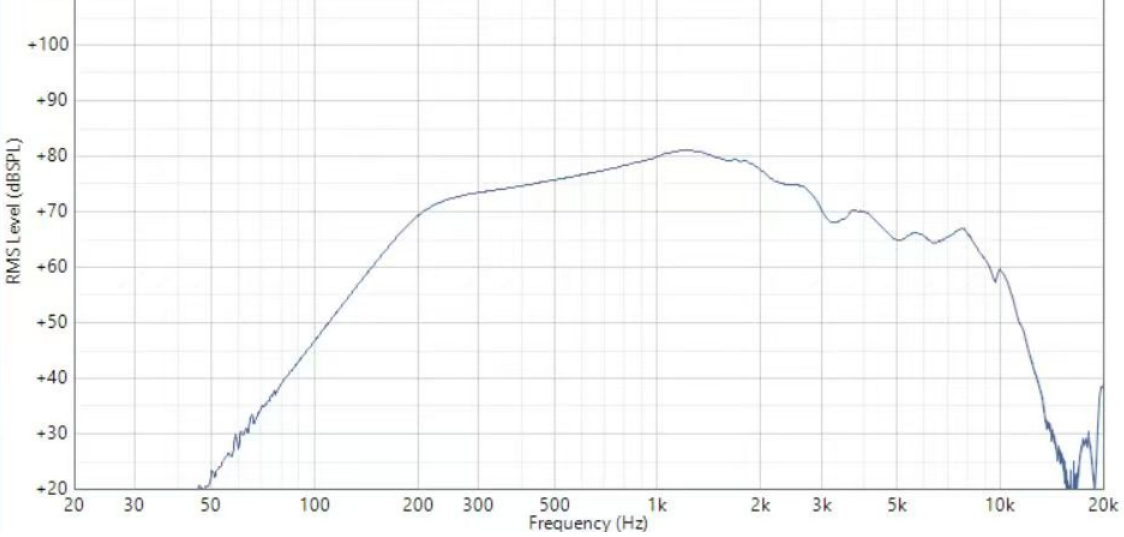

首先需要測得被測物的頻響曲線，以喊話器為例，鏈路連接方式如圖2所示，頻率響應測試結果如圖3所示。

圖2

圖3（此圖僅用于效果演示，可能與實際測試結果不同）

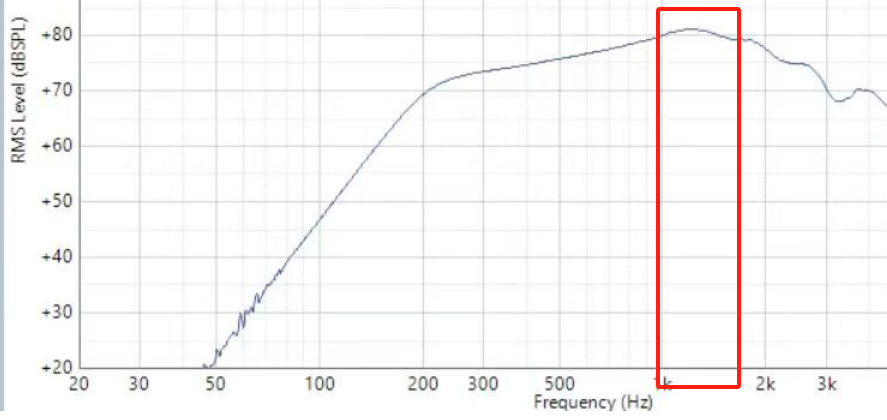

根據頻響曲線找到靈敏度位置處所對應的頻率，以圖3的頻響曲線為例，靈敏度位置頻率在1.5kHz附近。

圖4

參考圖5倍頻程表格，判斷其屬于哪個帶寬內，以此作為依據計算一個倍頻程帶寬內的信號的平均功率，以圖3圖4為例，1.5kHz屬于1400Hz-2800Hz范圍內，因此我們計算1400Hz-2800Hz頻率范圍內的信號的平均聲壓級為P0。

圖5

在P0的基礎上減小10dB得到聲壓級P1，在縱坐標上找到P1所在位置畫一條直線，這條直線會與頻響曲線產生交點，忽略間隔小于1/9倍頻程寬度的交點，其余所得到的交點對應的頻率范圍即為被測物的有效頻率范圍，如圖6所示。

圖6

以上就是關于揚聲器的有效頻率范圍的相關測試方法，基于專業音頻分析儀可以很好的測試這項指標，關于音頻分析儀的參數可以參考以下內容。
