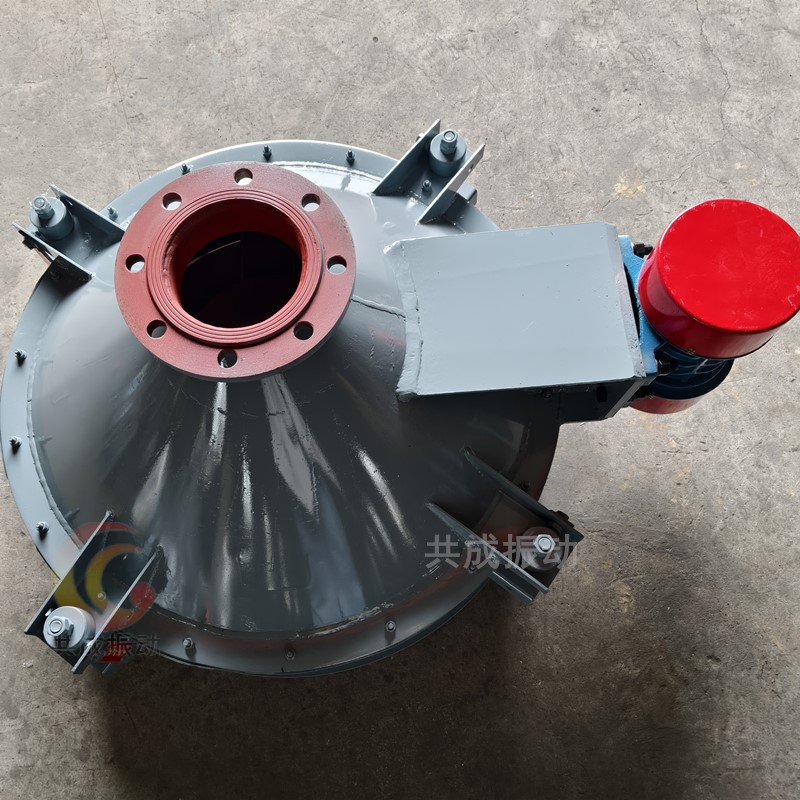

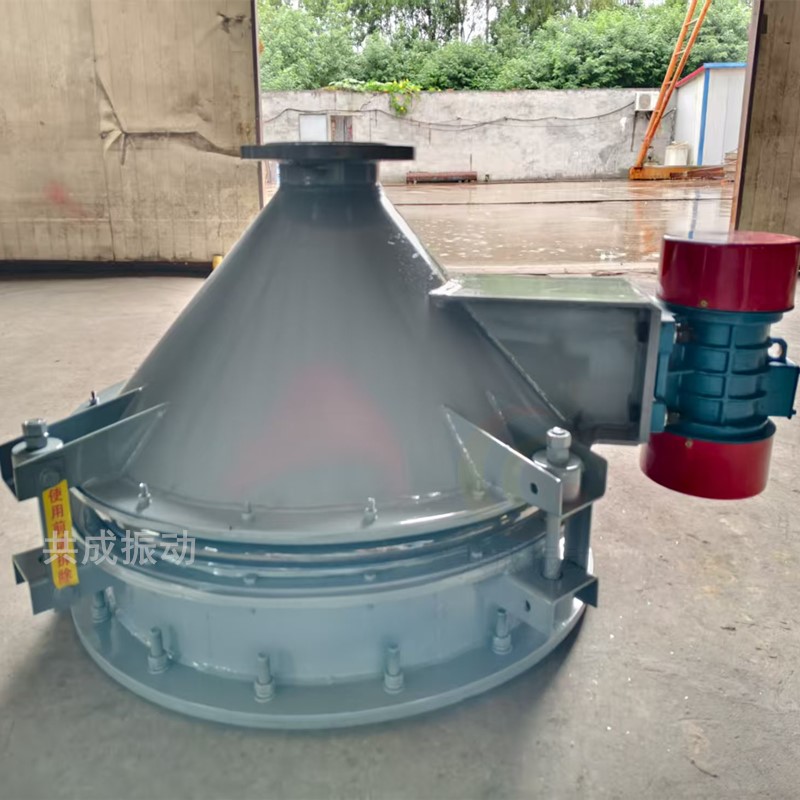

如何提高流動性差的物料在振動料斗中的流動性

針對流動性差的物料（如濕粘土、面粉、含細(xì)粉的混合顆粒等），提高其在振動料斗中流動性的核心邏輯是 **“降低物料流動阻力”+“強化振動破拱效果”+“優(yōu)化物料與設(shè)備的相互作用”**，需從 “物料預(yù)處理”“設(shè)備結(jié)構(gòu)改造”“振動參數(shù)優(yōu)化”“輔助裝置加裝” 四個維度系統(tǒng)解決。

一、物料預(yù)處理：從源頭降低流動性阻力

流動性差的根源常與物料自身屬性（濕度、粘性、粒度分布）相關(guān)，通過預(yù)處理改善物料物理特性，是最直接有效的方式：

1. 控制物料濕度（針對粘性 / 吸潮物料）

干燥處理：若物料濕度高是流動性差的主因（如濕砂、濕煤），可在進入振動料斗前增加干燥工序（如熱風(fēng)干燥機、回轉(zhuǎn)干燥筒），將濕度控制在 “臨界流動濕度” 以下（如煤粉濕度需＜8%，粘土濕度需＜15%）。干燥后物料粘性顯著降低，掛壁和結(jié)塊風(fēng)險大幅下降。

防吸潮保護：若物料易在儲存 / 輸送中吸潮（如面粉、淀粉），需對上游料倉和輸送管道做密封防潮處理（如加裝除濕裝置、覆蓋保溫層），避免物料吸水后流動性惡化。

2. 優(yōu)化粒度分布（針對混合粒度 / 細(xì)粉物料）

篩分除雜：若物料中含大量超細(xì)粉（如＜100 目），易導(dǎo)致 “懸浮結(jié)塊”，可通過振動篩預(yù)先篩除部分細(xì)粉，或按粒度分級后分別輸送（粗顆粒與細(xì)粉分開進入不同料斗），減少細(xì)粉填充粗顆粒間隙形成的 “致密層”。

破碎處理：若物料存在大塊結(jié)塊（如受潮后的化肥顆粒、燒結(jié)礦），需在進料前增加破碎機 / 打散機，將結(jié)塊破碎至均勻粒度（通?？刂圃诹隙烦隽峡诔叽绲?1/3 以下），避免大塊物料堵塞出料口或形成 “架橋”。

3. 添加流動助劑（針對高粘性 / 易團聚物料）

對粘性**或易團聚的物料（如淀粉、碳酸鈣粉末），可在物料中按比例添加惰性流動助劑（如滑石粉、二氧化硅粉末），降低物料間的內(nèi)摩擦力和粘性。需注意：助劑需與物料性質(zhì)兼容（如食品行業(yè)需選用食品級助劑），添加比例通?？刂圃?0.5%-3%，避免影響物料后續(xù)使用性能。

二、設(shè)備結(jié)構(gòu)改造：適配流動性差物料的流動需求

振動料斗的原始結(jié)構(gòu)（如料斗形狀、內(nèi)壁材質(zhì)、出料口設(shè)計）多針對常規(guī)物料，需針對性改造以減少物料掛壁、堆積和堵塞：

1. 優(yōu)化料斗形狀與錐角

更換 “防拱型” 料斗：將傳統(tǒng)的 “圓柱 + 圓錐” 料斗，改為雙曲線型料斗（內(nèi)壁為平滑曲線，無明顯拐角）或偏心型料斗（料斗中心偏移，避免物料對稱堆積形成料拱）。這類結(jié)構(gòu)能消除 “流動死角”，使物料沿內(nèi)壁平滑下滑，尤其適合休止角＞40° 的物料（如面粉、煤粉）。

調(diào)整錐角：圓錐段的錐角需與物料休止角匹配，流動性差的物料應(yīng)選用更大錐角（通常 60°-75°，常規(guī)物料為 45°-60°），避免因坡度過緩導(dǎo)致物料堆積。例如，濕粘土的休止角約 45°-50°，錐角需≥65° 才能減少掛壁。

2. 改善料斗內(nèi)壁材質(zhì)與表面處理

選用低摩擦材質(zhì)：將料斗內(nèi)壁（尤其錐段和出料口）更換為不銹鋼（304/316） 或超高分子量聚乙烯（UHMWPE） 材質(zhì)，這類材質(zhì)表面光滑，摩擦系數(shù)低（不銹鋼摩擦系數(shù)約 0.2，普通碳鋼約 0.4），能大幅減少物料掛壁。

內(nèi)壁拋光 / 涂層處理：若無法更換材質(zhì)，可對現(xiàn)有碳鋼內(nèi)壁做鏡面拋光處理（粗糙度 Ra≤0.8μm），或噴涂特氟龍涂層（聚四氟乙烯），進一步降低摩擦阻力，使粘性物料（如濕淀粉）不易吸附。

3. 優(yōu)化球面活化器與出料口

增大活化器尺寸 / 調(diào)整位置：活化器是傳遞振動能量的核心，針對流動性差的物料，需選用更大直徑的活化器（覆蓋料斗截面的 1/3-1/2），并適當(dāng)調(diào)低安裝高度（靠近出料口），使振動能量直接作用于易堆積的下部物料，強化破拱效果。

擴大出料口 / 增加 “防堵結(jié)構(gòu)”：出料口尺寸需比物料最大顆粒尺寸大 3-5 倍（常規(guī)為 2-3 倍），避免大塊物料堵塞；同時可在出料口加裝 **“花瓣式” 防堵閥或螺旋導(dǎo)流板 **，引導(dǎo)物料均勻排出，防止 “搭橋”。

三、振動參數(shù)優(yōu)化：強化破拱與推動能力

流動性差的物料需更強的振動能量才能克服內(nèi)摩擦力，需針對性調(diào)整振動電機的核心參數(shù)，避免 “激振不足” 或 “振動過度”：

1. 提升激振力（核心手段）

更換更大功率的振動電機：例如，原用于干砂的 0.75kW 電機（激振力 5kN），針對濕粘土需更換為 1.5kW 電機（激振力 10-15kN），確保振動能量能傳遞到物料深處，破壞高強度料拱。

增加雙電機驅(qū)動：若單電機激振力不足，可在料斗兩側(cè)對稱安裝兩臺振動電機，形成 “雙激振源”，使振動更均勻，破拱能力翻倍（尤其適合直徑＞1.5m 的大料斗）。

2. 調(diào)整振動頻率與方向角

降低振動頻率：流動性差的物料（如濕煤）通常需低頻高振幅的振動（頻率 10-20Hz，振幅 5-8mm），而非高頻低振幅（常規(guī)物料為 25-40Hz）。低頻振動能使物料獲得更大的 “沖擊動能”，更易突破料拱；高頻則易使細(xì)粉懸浮，加劇結(jié)塊。

增大振動方向角：將振動電機與料斗的安裝角度（方向角）從常規(guī)的 30°-45°，調(diào)整為50°-60°，增加水平方向的分力（破拱主要依賴水平力），使物料沿徑向快速擴散，減少中心堆積。

3. 采用 “變頻調(diào)速” 動態(tài)適配

為振動電機配備變頻電控箱，根據(jù)物料流動狀態(tài)實時調(diào)整參數(shù)：例如，料斗內(nèi)物料較多時（料位＞2/3），調(diào)大激振力防止壓實；物料較少時（料位＜1/3），減小激振力避免空振；發(fā)現(xiàn)堵料時，短時間提升頻率（如從 15Hz 升至 25Hz）進行 “脈沖破拱”。

四、加裝輔助裝置：針對性解決特殊問題

對流動性差的物料（如高濕污泥、粘性膏體），僅靠預(yù)處理和結(jié)構(gòu)改造可能不足，需加裝輔助裝置強化流動效果：

1. 內(nèi)壁振動器 / 空氣錘（解決掛壁堆積）

在料斗錐段的易掛壁區(qū)域（通常是錐段中下部），均勻安裝小型內(nèi)壁振動器（如微型電磁振動器，功率 50-100W）或空氣錘，定期（如每 5-10 分鐘）啟動，通過局部高頻振動震落掛壁物料，避免厚層堆積。

注意：空氣錘需配套壓縮空氣系統(tǒng)，且需控制沖擊力（避免損壞料斗內(nèi)壁），適合碳鋼材質(zhì)料斗；內(nèi)壁振動器更適合不銹鋼或輕型料斗。

2. 流化裝置（針對超細(xì)粉 / 易團聚物料）

在料斗底部或活化器周圍加裝流化板 / 流化管，通入低壓壓縮空氣（壓力 0.2-0.4MPa），使壓縮空氣透過多孔的流化板（如燒結(jié)金屬板）進入物料層，將物料 “流化”（類似流體狀態(tài)），大幅降低內(nèi)摩擦力。

該方案尤其適合面粉、水泥粉等超細(xì)粉物料，能將休止角從 45° 以上降至 30° 以下，流動性顯著提升；需注意：壓縮空氣需干燥除油（避免物料吸潮或污染）。

3. 攪拌 / 刮壁裝置（針對粘性膏體 / 大塊物料）

在料斗中心加裝立式攪拌軸（帶螺旋葉片或刮壁槳），由減速電機驅(qū)動，攪拌軸隨料斗振動同步旋轉(zhuǎn)，一方面打散物料結(jié)塊，另一方面通過刮壁槳清除內(nèi)壁掛料。

適合高粘性膏體（如污泥、涂料）或含大塊結(jié)塊的物料，需注意攪拌槳與料斗內(nèi)壁的間隙（通常 5-10mm），避免卡滯或磨損。
