升級！HA-820A程控高壓放大器詳解

HA-820A程控高壓放大器高壓

• 輸出范圍±400V

• 帶寬高達400kHz

• 爬升速率達500V/μs

• 支持最小0.05倍調節增益，調節范圍0~100倍

• 支持最小0.2V輸出加偏置電壓，加偏范圍±400V

• 輸入過壓保護，額定輸入±5V，MAX支持±10V，超過10V將觸發保護

• 輸出過壓保護，輸出過壓會導致波形失真，配有軟硬件控制的雙重過壓保護

• 內部過熱保護

• 過功率及過流保護

• 編碼器快轉、慢轉、按壓多操作識別，實現參數快調、細調、切換菜單等操作

• 輸出按鈕單擊切換輸出狀態，連續按下優先關閉輸出

• 上位機可編程控制，調整參數、控制輸出、修改系統設置

• 使用RS-485通信，通信距離長，可一對多控制

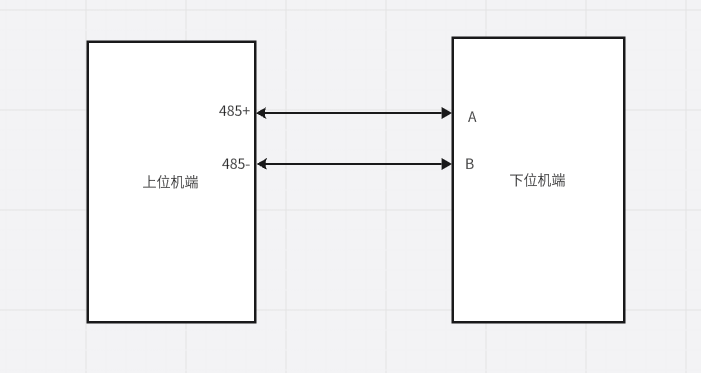

用戶需要將上位機端485接口的485+、485-（對應A、B）引出，將其接入可拔插接線端子。

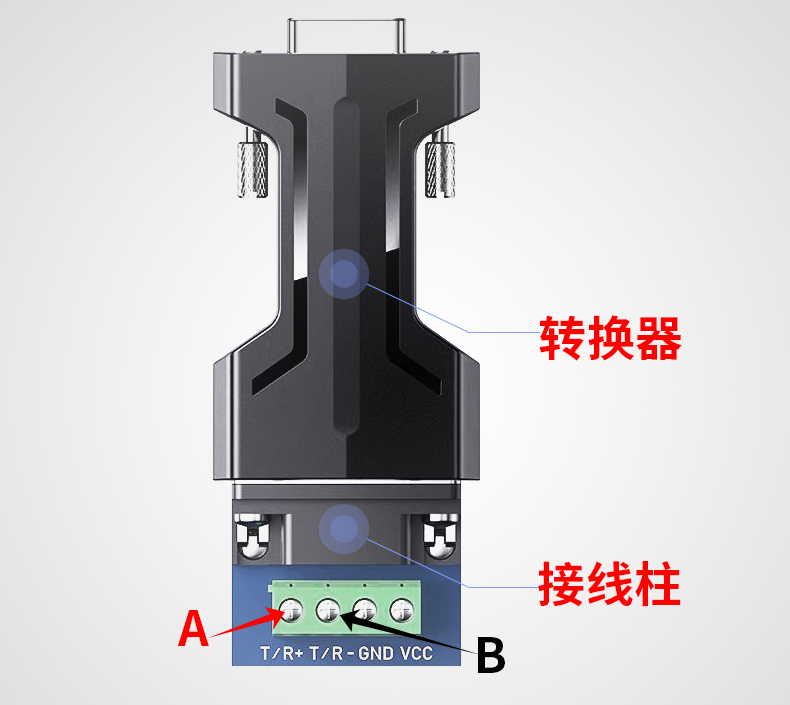

上位機端的端口這里使用485轉接器（圖為232轉485轉換器，僅做接線演示），用戶根據需要自備合適的RS-485轉換器。對于485的DB-9接口，不同廠家生產的轉換器的引腳定義可能不同，廠家一般會贈送一個DB-9接線柱，將需要使用的引腳引出。這里以紅色線代表A，黑色線代表B，從轉換器中接出通信線。

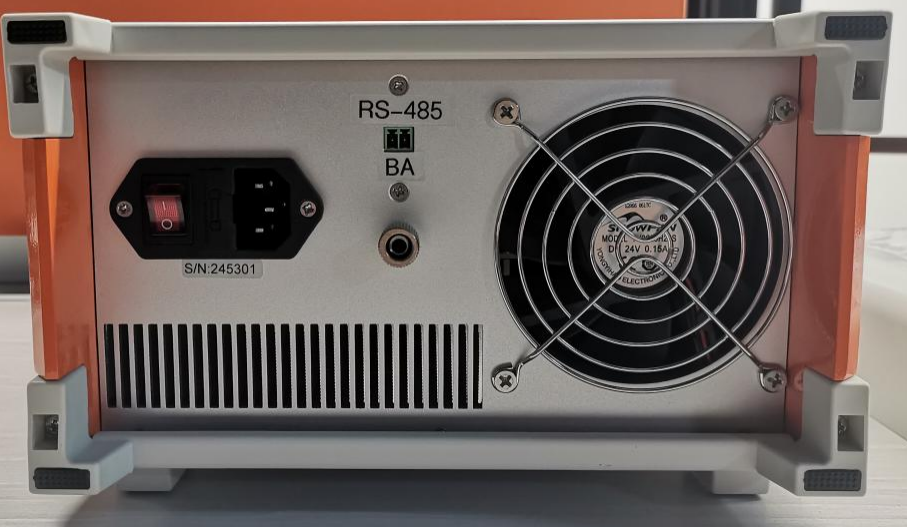

以紅色線代表A，黑色線代表B，下位機端接線如圖（螺絲朝上，紅線接到右孔，黑線接到左孔）。

要實現自動化控制，需要用戶選擇一個可以定時發送數據的串口助手或者其它程序，將預設指令填入發送區，然后程序依次發送控制指令，指令包括參數設置指令（設置輸出增益、偏置、輸出開關控制等）和數據獲取指令（輸出電壓、電流等）。

機器的智能化控制程度是由上位機程序決定，上位機可以獲取機器的輸出情況（預留有數據獲取指令）和外部的模擬量變化進行更加智能化的控制，目前上位機程序需用戶自備。

HA-820A是一款操作簡單、應用范圍廣的程控高壓放大器，支持0~100倍的電壓增益，電壓輸出范圍為-400V~+400V，當輸出基準電壓 400Vp-p 時，帶寬高達 400kHz，壓擺率達到500V/µs，可通過通信接口實現自動調整放大器輸出增益、偏置等參數。
