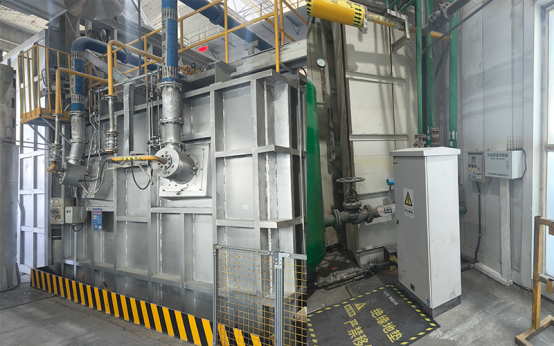

熔保爐爐底測溫案例

熔保爐爐底測溫是熔保爐無線測溫項目的核心環節，主要通過專業測溫設備實時采集爐底溫度數據，為爐體安全運行、工藝參數優化及產品質量管控提供關鍵依據。其核心價值在于避免爐底因局部過熱或溫度不均導致的爐襯損壞、漏液等風險，同時保障熔融金屬的成分穩定性與加工性能。

一、系統核心工作原理

該系統本質是 “高溫信號采集→無線傳輸→數據處理→可視化監控” 的閉環流程，核心邏輯圍繞 “非接觸固定 + 抗干擾傳輸” 展開：

高溫感知：磁吸式溫度傳感器直接吸附在熔保爐外壁或特定測溫點（如爐襯、熔池附近），傳感器內置的耐高溫元件感知爐體或介質溫度，將溫度物理量轉化為電信號（如毫伏級電壓、電阻變化）。

信號轉換與無線發射：傳感器配套的 “信號處理模塊” 對電信號進行放大、濾波、A/D 轉換，再通過LoRa無線傳輸模塊將數字溫度數據發射至接收端。

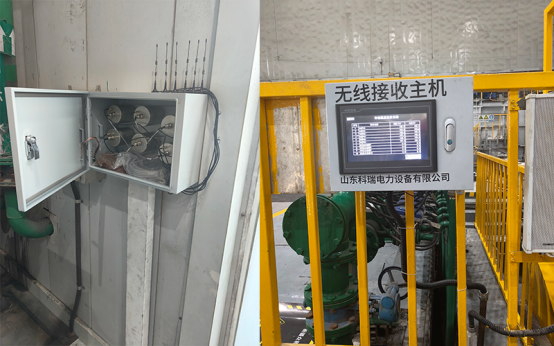

數據接收與處理：無線測溫主機接收多個傳感器的無線信號，匯總后通過以太網（modbus TCP協議）傳至SCADA監控平臺，平臺對數據進行校驗、存儲、分析（如超溫預警閾值判斷）。

可視化與預警：監控平臺以儀表盤、曲線、報表等形式展示實時溫度與歷史數據，當溫度超出預設范圍（如爐溫過高、局部過熱）時，通過聲光報警、彈窗推送等方式觸發預警，提醒工作人員干預。
