搖表、兆歐表、絕緣電阻測試儀：區別與正確使用方法

來源：深圳市儀寶科技有限公司 2025年10月28日 10:39

　　搖表、兆歐表、絕緣電阻測試儀的區別與正確使用方法如下：

　　一、核心區別

　　定義與類型：

　　搖表：也被稱為指針式兆歐表，是一種通過手搖發電機產生高壓來測量絕緣電阻的儀表。

　　兆歐表：是測量絕緣電阻的通用術語，包含搖表和數字式兆歐表（即絕緣電阻測試儀）。

　　絕緣電阻測試儀：通常指數字式兆歐表，采用電子升壓方式，具有更高的自動化程度和測量精度。

　　升壓方式：

　　搖表：依賴人工手搖發電機產生電壓，轉速影響電壓大小。

　　絕緣電阻測試儀：采用電子升壓方式，電壓連續可調，最高可達20kV或更高。

　　顯示方式：

　　搖表：采用機械指針顯示絕緣電阻值。

　　絕緣電阻測試儀：采用數字直讀方式，顯示更精確，且部分型號支持自動計算吸收比和極化指數。

　　功能擴展：

　　搖表：功能相對單一，主要用于測量絕緣電阻。

　　絕緣電阻測試儀：功能更豐富，支持吸收比、極化指數的自動測量，以及更廣泛的電壓范圍選擇。

　　二、正確使用方法

　　搖表（指針式兆歐表）：

　　校表：進行開路試驗和短路試驗，確認搖表正常。開路試驗時，指針應指向“∞”；短路試驗時，指針應指向“0”。

　　接線：L端接被測導體，E端接設備外殼或接地；測量電纜時，G端接屏蔽層以消除表面泄漏。

　　操作：勻速搖動手柄至120轉/分鐘，保持1分鐘后讀取穩定值。測量過程中，避免兩手同時接觸兩根線，防止觸電。

　　放電：測量后斷開L端連線，再停止搖動，并用導線將被測物對地短路放電，防止電容放電損壞設備。

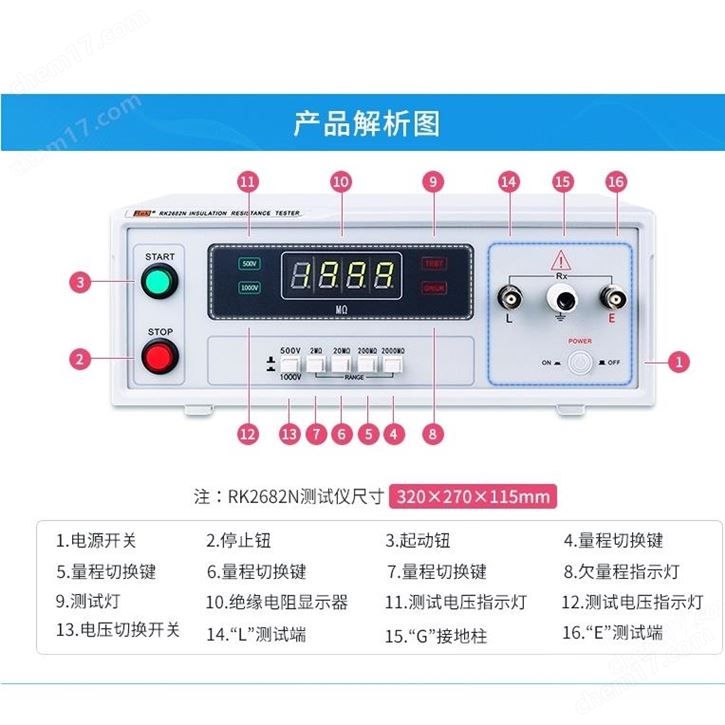

　　絕緣電阻測試儀（數字式）：

　　準備：檢查測試儀外觀是否完好，電池電量是否充足；被測試設備需斷電并放電，清潔其絕緣表面。

　　選型：根據被測設備電壓選擇測試范圍（如500V、1000V等）。

　　接線：L端接被測物導電部分，E端接設備外殼或接地；若需消除表面漏電流，可接G端（屏蔽端）。

　　測試：按住測試按鈕，待指針穩定后讀取絕緣電阻值。對于電容較大的被測物，可等指針穩定不變時再讀數。

　　記錄與分析：斷開測試按鈕，記錄測試結果，對比標準值判斷絕緣性能是否合格。
