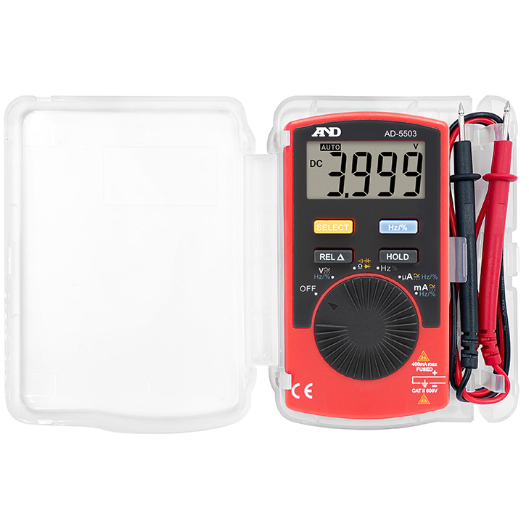

AND愛安得數字萬用表 AD-5503的操作說明

檢查電池：確保電池電量充足，若顯示屏顯示不清晰或不穩定，需更換電池。

插入表筆：黑表筆插入標有 “COM” 的公共插孔，紅表筆根據測量內容選擇插入相應插孔。測量電壓、電阻、二極管、通斷性、小電流時，插入 “VΩmA” 插孔；測量較大直流電流時，插入 “10A” 插孔。

直流電壓：“V?” 或 “V-”。

交流電壓：“V~” 或 “VAC”。

直流電流：“A?” 或 “A-”。

交流電流：“A~” 或 “AAC”。

電阻：“Ω” 或 “OHM”。

二極管測試：“??|” 或類似符號。

通斷測試：“))” 或類似符號。

電壓測量：紅表筆接待測點的高電位點，黑表筆接低電位點，萬用表與被測電路或元件應并聯連接。

電流測量：先將待測電路的回路斷開，把萬用表串聯接入被測電路中，確保電流從紅表筆流入，從黑表筆流出。測量后務必將紅表筆插回 “VΩmA” 孔。

電阻測量：確保被測電路或元件斷電，將紅黑表筆分別接觸被測電阻的兩個引腳，避免用手同時觸碰表筆金屬探頭和電阻引腳。

二極管測試：紅表筆接二極管陽極，黑表筆接陰極。反接時，屏幕通常顯示 “OL/1”。

通斷測試：紅黑表筆分別接觸待測線路的兩端，若線路導通，萬用表會發出連續的蜂鳴聲。
