高壓絕緣測試儀的主要類型及選型方法

高壓絕緣測試儀，通常也稱為兆歐表、搖表或絕緣電阻測試儀，是一種用于測量電氣設備、電線電纜、變壓器、電機等器件絕緣性能的專用儀器。它通過施加一個較高的直流電壓到被測物上，并測量流過其絕緣材料的微小泄漏電流，從而計算出絕緣電阻值。

高壓絕緣測試儀主要類型

手搖式兆歐表（搖表）：

傳統的類型，內部有一個手搖直流發電機。

優點：無需電池，結構簡單，可靠。

缺點：輸出電壓穩定性依賴于搖動速度，操作不便，功能單一。

現代應用：目前已較少使用，主要用于教學或一些基礎現場。

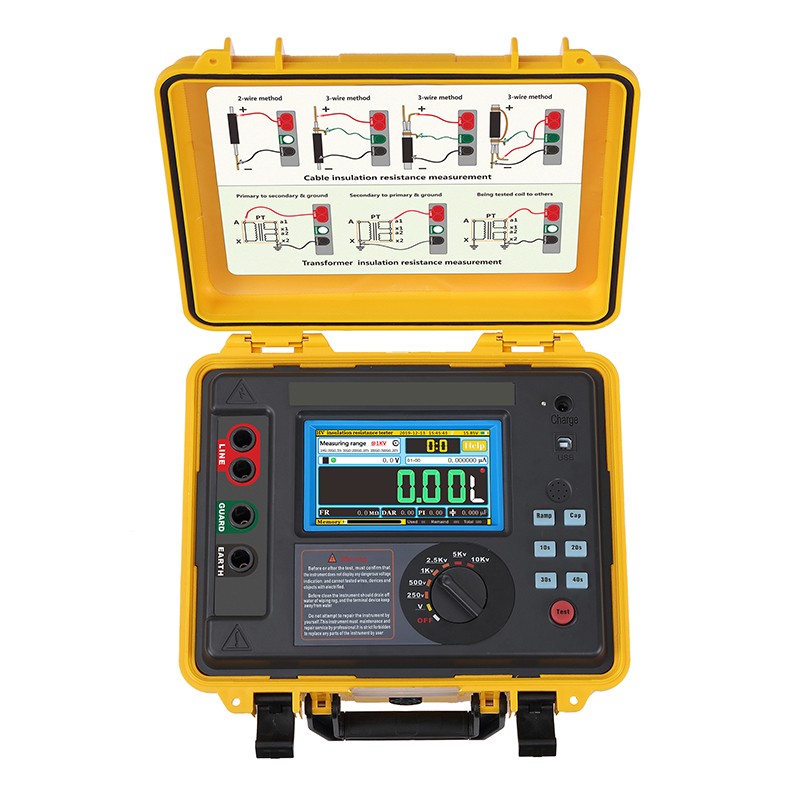

數字式絕緣電阻測試儀：

現代主流類型，采用電池供電，電子電路產生高壓。

優點：

精度高：數字顯示，讀數精確。

操作簡便：一鍵操作，自動量程。

功能豐富：通常集成了吸收比和極化指數等測試功能，用于更深入地判斷絕緣材料的受潮和老化情況。

數據存儲：可存儲測試數據，方便后續分析。

安全：具有自動放電功能。

根據電壓等級和功能，又可分為便攜式和臺式。

選擇高壓絕緣測試儀時，需關注以下核心參數：

測試電壓：儀器能提供的最高直流電壓。常見等級有：250V, 500V, 1000V, 2500V, 5000V, 10kV等。

選擇依據：根據被測設備的額定工作電壓和相關標準（如IEC 60204, IEEE 43）來選擇。例如，低壓設備（如家用電器）常用500V，而中高壓設備（如變電站電纜）則需要2500V或更高。

測量范圍：儀器能夠測量的電阻值范圍，通常從幾兆歐（MΩ）到幾太歐（TΩ）。

確保儀器的量程覆蓋您所需的測量值。

精度：測量結果的準確程度，通常用讀數的百分比表示（如±5%）。

短路電流：儀器在測試端短路時能提供的最大電流。短路電流越大，測試時越能克服被測物表面泄漏電流的影響，讀數越穩定。

其它功能：

吸收比：測量60秒電阻值與15秒電阻值的比值。用于判斷絕緣是否受潮。

極化指數：測量10分鐘電阻值與1分鐘電阻值的比值。比DAR更能有效判斷大型設備（如大型電機、變壓器）的絕緣質量。

步進電壓測試：在不同電壓等級下測量絕緣電阻，用于檢測絕緣老化和裂紋。

電壓保持模式：用于評估絕緣材料在放電過程中的特性
