開關量輸入晶體管輸出隔離安全柵技術參數

商 標

型        號

SWP

7013/7113/7019系列

防爆標記

[Exia]ⅡC

適應場所

安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。

電源

供電電壓 20～35VDC；

電源功耗 （24V供電，晶體管導通）；≤1W（SWP7013-Ex）;≤1.8W(SWP7113-Ex);

≤2.0W(SWP7019-Ex)

危險區

信號輸入

開關、接近開關:

頻率 ≤5KHz、配電電壓 ≈8V（開路時）、短路電流 ≈8mA

安全區繼電

器輸出特性

外部供電≤20 VDC

電流輸出≤40mA（有短路保護）

晶體管集

電極輸出

高電平VCCV

低電平≤2.5V

晶體管集

電極輸出

高電平VCC

低電平≤2.5V

輸入和

輸出特性

（設置為同相控制時）

現場開關閉合或輸入回路電流﹥2.1mA，輸出繼電器閉合，通道綠色指示燈亮；

現場開關開路或輸入回路電流﹤1.2mA，輸出繼電器開路，通道綠色指示燈滅；

輸入和輸出

正反相控制設置

新線檢測功能設置：

K1設置為ON時為反相控制，為OFF時為同相控制；

K2設置為OF時開啟斷線檢測功能，為ON時關閉兩端并聯10KΩ電阻；

電磁兼容性

符合GB/T18268工業設備應用要求

重量

約150g

使用環境溫度

-20~+60℃

 儀表外形

連接的現場設備

符合DIN19234的NAMUR接近開關、開關等現場設備（包括本安型的壓力開關、溫度開關、液位開關等）。

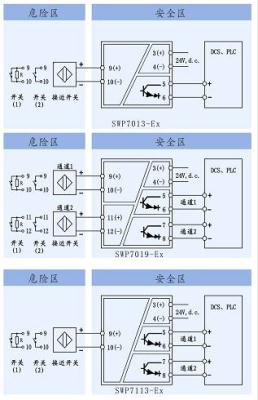

接線圖
