蒸汽列管冷凝器/結構

蒸汽列管冷凝器：工業熱交換領域的核心設備解析

一、技術原理與結構創新

蒸汽列管冷凝器基于間壁式換熱原理，通過蒸汽與冷卻介質（如水或空氣）的逆向流動實現高效熱交換。其核心結構包括：

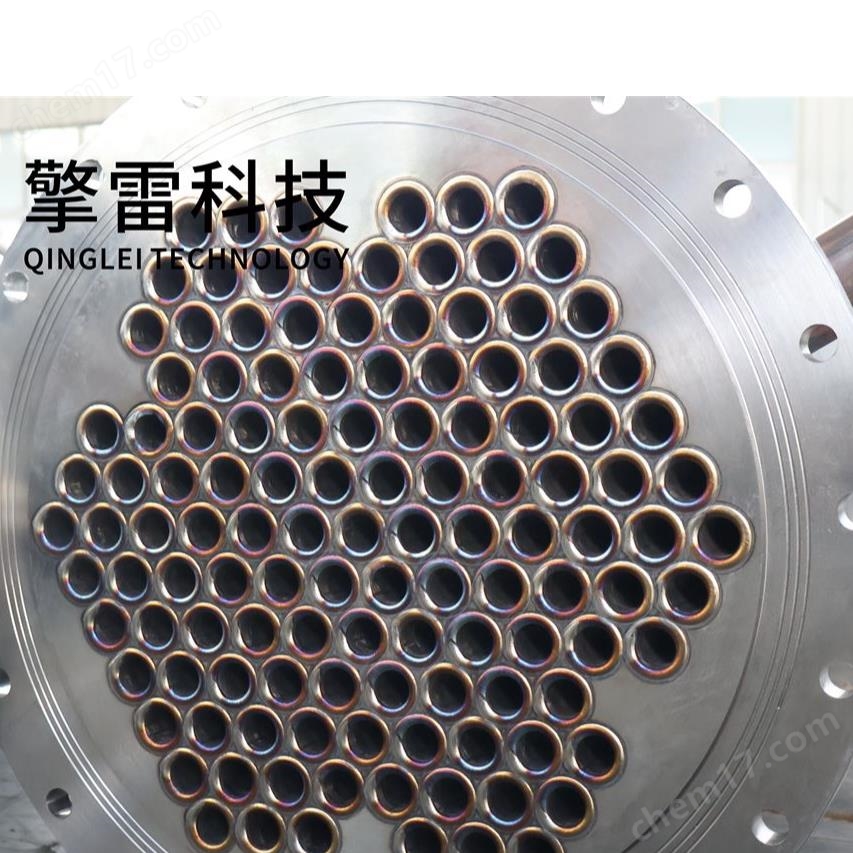

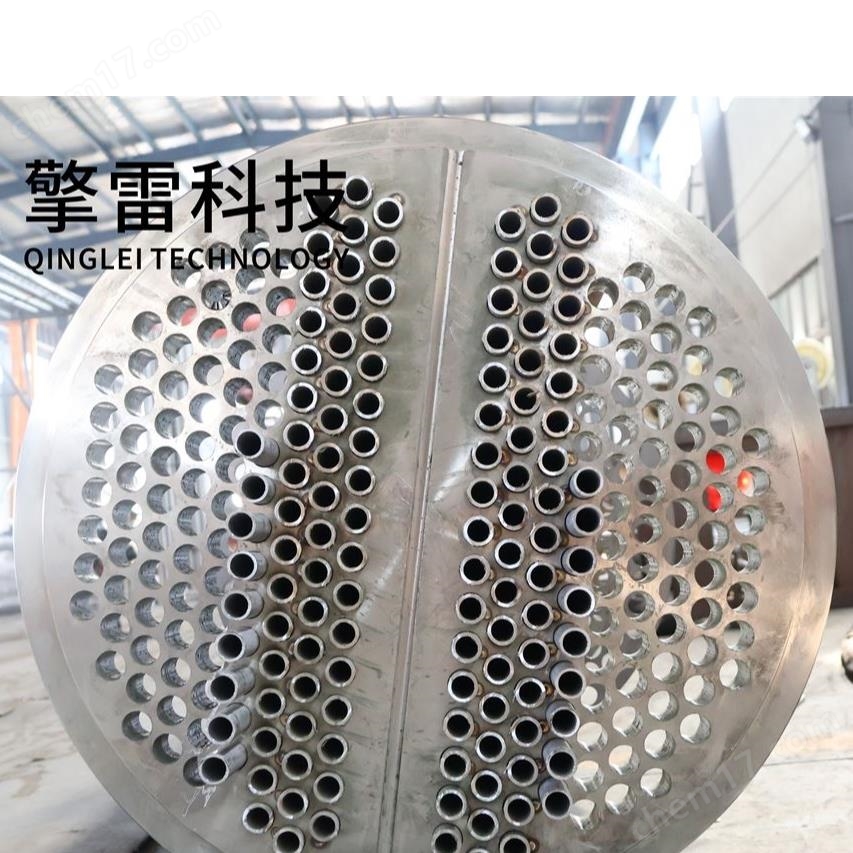

1. 管束：采用正三角形或旋轉正方形排列，管徑19-25mm，材質涵蓋碳鋼、不銹鋼、鈦合金及碳化硅涂層管，以適應不同介質特性。例如，碳化硅涂層設備在鹽酸冷凝工藝中，年腐蝕速率<0.005mm，壽命超10年。

2. 殼體與折流板：殼體內部設置折流板，強制流體改變流向，提升湍流強度，使傳熱系數提升20%-40%。雙程列管式設計通過雙流道循環系統，換熱效率進一步提升40%-60%，壓降降低15%。

3. 智能流道技術：3D打印流道實現復雜內部結構一體化成型，加工精度±0.1mm，流道阻力降低20%，換熱效率提升15%。

二、行業應用與能效突破

1. 能源領域

• 煙氣余熱回收：余熱利用率提升30%，年減排CO?超5000噸。

• 核電余熱導出：開發耐熔融鹽冷凝器，服務于第四代鈉冷快堆，承受600℃超臨界工況。

• 燃氣輪機循環：為聯合循環機組提供高效余熱回收，系統熱效率突破60%。

• 火電汽輪機：排汽溫度降低至35℃，熱耗率降低12%，年節煤超萬噸。

2. 化工與制藥

• PTA生產：實現氧化反應熱的深度回收，系統綜合能效提升18%，年減排CO? 8萬噸。

• 藥物合成：精確控溫至±1℃，確保藥物純度和質量，表面粗糙度Ra≤0.4μm，零金屬離子析出。

3. 制冷與食品

• 中央空調系統：制冷劑冷凝溫度降低3℃，系統能效比提升10%。

• 深冷工況：滿足醫藥冷鏈的GMP無菌標準，溫差波動<±1℃。

• 食品加工：在蒸餾、蒸發等環節實現蒸汽冷凝，助力物料濃縮與分離。

三、材料升級與工況適應

1. 耐腐蝕涂層：石墨烯涂層導熱系數突破5000W/(m·K)，抗熱震性提升5倍，適用于溫差工況。

2. 復合材料：碳纖維增強復合材料提升設備強度，耐熔融鹽合金服務于600℃超臨界環境。

3. 參數應對：在IGCC氣化爐系統中，設備成功應對12MPa/650℃的參數，年節約標準煤10萬噸。

四、智能化與預測性維護

1. 物聯網集成：部署光纖測溫系統和聲發射傳感器，實現泄漏預警提前4個月，故障預測準確率92%。

2. 數字孿生運維：通過虛擬仿真與實時控制閉環優化，非計劃停機減少75%，運維效率提升60%。

3. AI算法調節：集成變頻調節系統，響應時間<30秒，節能效益達20%。

五、選型與運維關鍵考量

1. 選型原則

• 換熱負荷計算：根據工藝需求確定總換熱面積，并預留10%-15%裕量。

• 材質匹配：腐蝕性介質選用鈦合金或碳化硅涂層管，高溫工況采用耐熔融鹽合金。

• 結構形式：固定管板式適用于穩定工況，浮頭式適應溫差變化，U型管式便于熱膨脹補償。

2. 運維要點

• 定期清洗：采用高壓水槍（壓力≥10MPa）疏通管程，防止結垢導致效率下降。

• 腐蝕監測：利用超聲波測厚儀檢測管壁厚度，年腐蝕速率超過0.1mm時需及時更換。

• 潤滑管理：定期更換潤滑油，避免污染導致設備損壞。

六、市場趨勢與行業前景

隨著全球碳中和目標的推進，蒸汽列管冷凝器市場需求持續增長。預計到2030年，中國市場規模將突破600億元，年復合增長率超10%。其高效、緊湊、耐用的特性，已成為電力、化工、制藥等行業的核心裝備，推動工業綠色轉型與能效升級。
