CDM2B32-75Z-M9BL 日本SMC標準氣缸
具體成交價以合同協議為準
- 公司名稱 上海圖衡自動化設備有限公司
- 品牌 SMC/日本
- 型號 CDM2B32-75Z-M9BL
- 產地 日本
- 廠商性質 經銷商
- 更新時間 2025/9/9 14:30:35
- 訪問次數 104
產品標簽
CDM2B32-75Z-M9BL日本CDM2B32-75Z-M9BL型號CDM2B32-75Z-M9BL現貨CDM2B32-75Z-M9BL氣缸CDM2B32-75Z-M9BL
聯系方式：李淑瑜15707968931 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 動作方式 | 雙作用 | 應用領域 | 環保,化工,制藥/生物制藥,電氣,綜合 |
|---|
日本SMC標準氣缸

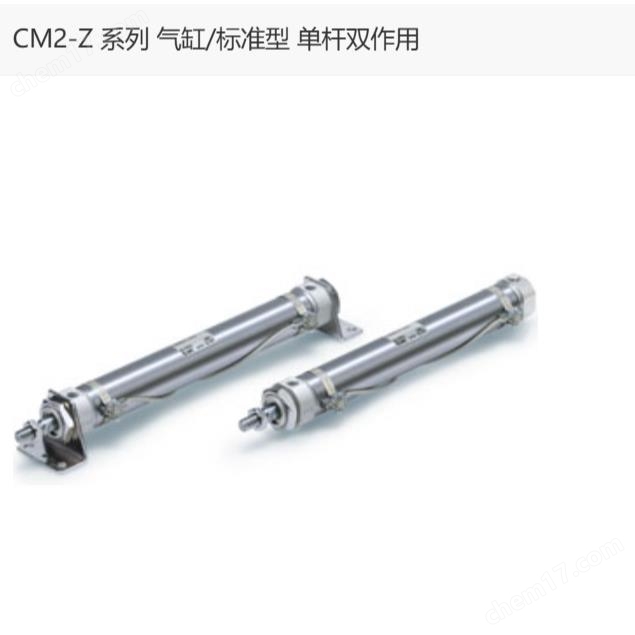

描述 CM2-Z 系列 氣缸/標準型 單桿雙作用
●桿端內螺紋標準化
●磁性開關可操作性提高，易于調整位置
●設有單耳環型、耳軸型用擺動底座
●設定了桿端安裝件、擺動底座安裝件的型號(節省分別訂購氣缸和安裝件的時間)
●帶磁性開關 (CDM2-Z系列: CDM2，CDM2W，CDM2K，CDM2KW，CDM2R，CDM2RK，CDM2□P，CDBM2)
●磁性開關可操作性提高，易于調整位置
●設有單耳環型、耳軸型用擺動底座
●設定了桿端安裝件、擺動底座安裝件的型號(節省分別訂購氣缸和安裝件的時間)
●帶磁性開關 (CDM2-Z系列: CDM2，CDM2W，CDM2K，CDM2KW，CDM2R，CDM2RK，CDM2□P，CDBM2)
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 內置磁環 | D | 內置磁環 |
| 形式 | - | 氣壓式 |
| 安裝形式 | B | 基本型(兩側帶凸臺) |
| 缸徑 | 32 | 缸徑 32mm |
| 通口螺紋的種類 | - | Rc |
| 氣缸行程 | 75 | 氣缸行程 75mm |
| 氣缸追記號 | - | 橡膠緩沖,桿端外螺紋,無防護套 |
| 雙行程標記 | - | 無雙行程標記 |
| 氣缸行程2 | - | 無氣缸行程2 |
| 氣缸追記號2 | - | 橡膠緩沖,桿端外螺紋,無防護套 |
| 擺動底座 | - | 無底座 |
| 桿端安裝件 | - | 無支件 |
| 磁性開關型號 | M9BL | 無觸點磁性開關, 直接出線式, 帶指示燈, 2線式, 橫引出, 導線長3m, 適用電壓：DC24V(DC10~28V) |
| 磁性開關個數 | - | 2個 或 無 |
| 訂制規格 | - | 標準 |
其他特性
| 字段描述 | 取值描述 |
|---|---|
| 配管口徑 | 1/8 |
| 適用流體 | 空氣 |
| 動作方式 | 雙作用 |
| 桿端外螺紋尺寸 | M10X1.25 |
| 低使用圧力 [MPa] | 0.05 MPa |
| 高使用圧力 [MPa] | 1.0 MPa |
| 保證耐壓力 [MPa] | 1.5 MPa |
| 使用流體溫度 小値 [°C] | -10 ℃ |
| 使用流體溫度 大値 [°C] | 60 ℃ |
| 周圍溫度 小值 [°C] | -10 ℃ |
| 周圍溫度 大值 [°C] | 60 ℃ |
| 給油 | 不給油式 |
| 使用活塞速度 小值 [mm/s] | 5 mm/s |
| 使用活塞速度 大值 [mm/s] | 750 mm/s |
| 允許動能 [J] | 0.65 J |
| 活塞桿直徑 [mm] | 12 mm |
| 受壓面積 IN [mm2] | 691 mm2 |
| 受壓面積 OUT [mm2] | 804 mm2 |
| 理論推力 IN [N] (使用圧力 0.2 MPa) | 138 N |
| 理論推力 IN [N] (使用圧力 0.3 MPa) | 207 N |
| 理論推力 IN [N] (使用圧力 0.4 MPa) | 276 N |
| 理論推力 IN [N] (使用圧力 0.5 MPa) | 346 N |
| 理論推力 IN [N] (使用圧力 0.6 MPa) | 415 N |
| 理論推力 IN [N] (使用圧力 0.7 MPa) | 484 N |
| 理論推力 IN [N] (使用圧力 0.8 MPa) | 553 N |
| 理論推力 IN [N] (使用圧力 0.9 MPa) | 622 N |
| 理論推力 IN [N] (使用圧力 1.0 MPa) | 691 N |
| 理論推力 OUT [N] (使用圧力 0.2 MPa) | 161 N |
| 理論推力 OUT [N] (使用圧力 0.3 MPa) | 241 N |
| 理論推力 OUT [N] (使用圧力 0.4 MPa) | 322 N |
| 理論推力 OUT [N] (使用圧力 0.5 MPa) | 402 N |
| 理論推力 OUT [N] (使用圧力 0.6 MPa) | 482 N |
| 理論推力 OUT [N] (使用圧力 0.7 MPa) | 563 N |
| 理論推力 OUT [N] (使用圧力 0.8 MPa) | 643 N |
| 理論推力 OUT [N] (使用圧力 0.9 MPa) | 724 N |
| 理論推力 OUT [N] (使用圧力 1.0 MPa) | 804 N |
日本SMC標準氣缸
