CDG1BN80-150Z 日本SMC標準氣缸

具體成交價以合同協議為準

公司名稱 上海圖衡自動化設備有限公司
品牌 SMC/日本
型號 CDG1BN80-150Z
產地日本
廠商性質 經銷商
更新時間 2025/10/10 16:04:36
訪問次數 76

產品標簽

CDG1BN80-150Z 日本CDG1BN80-150Z 型號CDG1BN80-150Z 現貨CDG1BN80-150Z 氣缸CDG1BN80-150Z

在線交流發送詢價 進入商鋪同類產品

聯系方式：李淑瑜15707968931 查看聯系方式

聯系我們時請說明是化工儀器網上看到的信息，謝謝!

索取相關資料

公司介紹 主營產品

自動化成套設備，機電設備及配件環保設備，金屬材料，工藝禮品:電器設備、家居用品:燈具燈飾，建筑材料，計算機:軟件及輔助設備銷售。從事自動化設備科技專業領域內技

術開發、技術轉讓:技術咨詢、技術服務，建設工程項目管理咨詢:企業管理咨詢，商務信息咨詢，市場營銷策劃，電氣工程安裝，從事貨物進出口及技術進出口業務‘工依法須經批準的項目、經相關部批準后方可開展經營活動

展開

氣缸，電磁閥，過濾器等氣動元件

詳細信息 在線詢價

動作方式	雙作用	應用領域	環保,化工,制藥/生物制藥,電氣,綜合

日本SMC標準氣缸

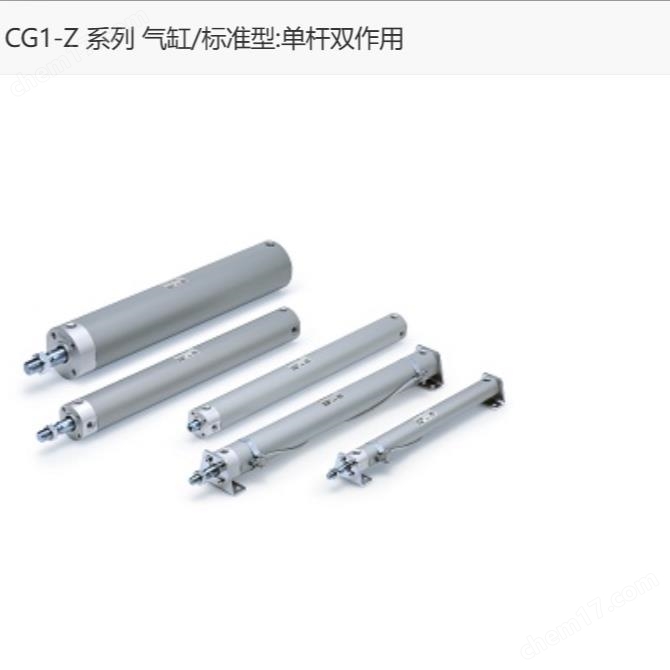

描述 CG1-Z 系列氣缸/標準型:單桿雙作用

●桿端內螺紋標準化
●磁性開關可操作性提高，易于調整位置
●基本型中追加無耳軸安裝用螺孔型
●設定了桿端安裝件、擺動底座安裝件的型號(節省分別訂購氣缸和安裝件的時間)
●帶磁性開關 (CDG1-Z系列: CDG1，CDG1W，CDG1K，CDG1KW，CDG1R，CDG1KR，CDBG1)

字段描述	字段取值	取值描述
內置磁環	D	內置磁環
安裝方式	B	基本型
形式	N	橡膠緩沖
缸徑	80	缸徑 80mm
通口螺紋的種類	-	墊緩沖:Rc; 氣緩沖:M5X0.8/Rc
氣缸行程	150	氣缸行程 150mm
桿端螺紋形狀	-	桿端外螺紋
行程調整標記	-	無
氣缸追記號	-	無防護套
雙行程標記	-	無雙行程標記
氣缸行程2	-	無氣缸行程2
氣缸追記號2	-	桿端外螺紋,無防護套
擺動底座	-	無
桿端安裝件	-	無
磁性開關型號	-	無磁性開關
磁性開關個數	-	2個 或無
訂制規格	-	標準

其他特性

字段描述	取值描述
配管口徑	3/8
適用流體	空氣
動作方式	雙作用
桿端外螺紋尺寸	M22X1.5
低使用圧力 [MPa]	0.05 MPa
高使用圧力 [MPa]	1.0 MPa
保證耐壓力 [MPa]	1.5 MPa
使用流體溫度小値 [°C]	-10 ℃
使用流體溫度大値 [°C]	60 ℃
周?chē)鷾囟?小值 [°C]	-10 ℃
周?chē)鷾囟?大值 [°C]	60 ℃
給油	不給油式
使用活塞速度小值 [mm/s]	50 mm/s
使用活塞速度大值 [mm/s]	700 mm/s
允許動能 [J]	5.90 J
活塞桿直徑 [mm]	25 mm
受壓面積 IN [mm2]	4540 mm2
受壓面積 OUT [mm2]	5030 mm2
理論推力 IN [N] (使用圧力 0.2 MPa)	908 N
理論推力 IN [N] (使用圧力 0.3 MPa)	1360 N
理論推力 IN [N] (使用圧力 0.4 MPa)	1820 N
理論推力 IN [N] (使用圧力 0.5 MPa)	2270 N
理論推力 IN [N] (使用圧力 0.6 MPa)	2720 N
理論推力 IN [N] (使用圧力 0.7 MPa)	3180 N
理論推力 IN [N] (使用圧力 0.8 MPa)	3630 N
理論推力 IN [N] (使用圧力 0.9 MPa)	4090 N
理論推力 IN [N] (使用圧力 1.0 MPa)	4540 N
理論推力 OUT [N] (使用圧力 0.2 MPa)	1010 N
理論推力 OUT [N] (使用圧力 0.3 MPa)	1510 N
理論推力 OUT [N] (使用圧力 0.4 MPa)	2010 N
理論推力 OUT [N] (使用圧力 0.5 MPa)	2520 N
理論推力 OUT [N] (使用圧力 0.6 MPa)	3020 N
理論推力 OUT [N] (使用圧力 0.7 MPa)	3520 N
理論推力 OUT [N] (使用圧力 0.8 MPa)	4020 N
理論推力 OUT [N] (使用圧力 0.9 MPa)	4530 N
理論推力 OUT [N] (使用圧力 1.0 MPa)	5030 N
