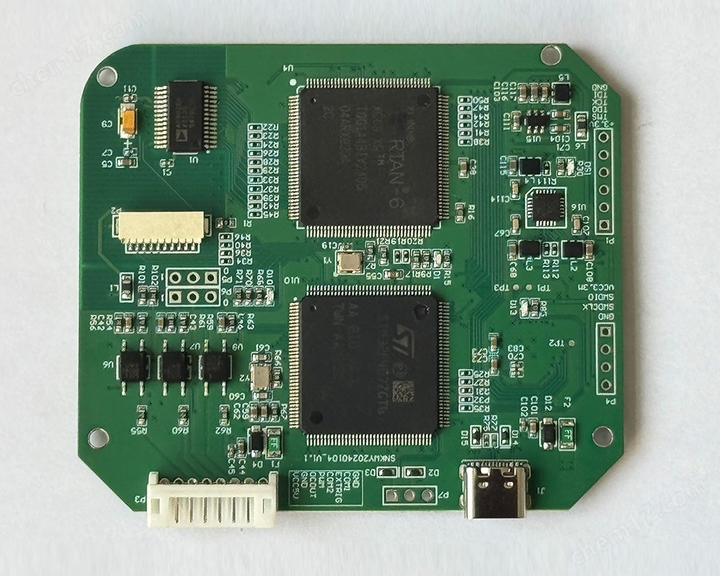

光纖光譜儀驅動板

SN-01驅動板是為S11639-01線陣圖像傳感器的采集電路，可使用 USB2.0端口接入電腦。以此可將光譜所得的光譜信號轉換成 16 位的數字信號傳輸?shù)?PC中顯示并存儲。內置了脈沖氙燈驅動電路，直流電源供電或者USB供電。TYPE-C通訊接口USB協議傳輸支持二次開發。內置16位模數轉換器線陣圖像傳感器。電路板與線陣圖像采集控制電路板使用了一個軟電纜相連接對外輸出可于外部光源控制接口，外部 USB 供電、電池供電可選，CCD 制冷功能可選。

類型    線陣CMOS

探索光譜范圍    200~1100nm

有效光敏區長度    28.672mm

積分時間    可調 ≥1μm

采集速率    10Mhz

有效像素    2048*1

像素尺寸    14*200μm

ADC位深    16bit

數據接口    TYPE-C

暗噪聲    0.4mv

波長范圍    200~1100nm

入射狹縫寬度    可定制

尺寸    100*90*50mm³

存儲溫度    -30℃~+70℃
