CZ80DTD點對點模擬量無線遠傳裝置

?CZ80DTD點對點模擬量無線遠傳裝置

概述

CZ80DTD由無線發射端和無線接收端組成。發射端采集數據（如4-20mA），接收端接收數據并還原數據（如4-20mA）。

     CZ80DTD模擬量點對點無線傳輸具有零調試、高精度（0.15%）、上電自動連接，不用外部網絡或電臺等特點。

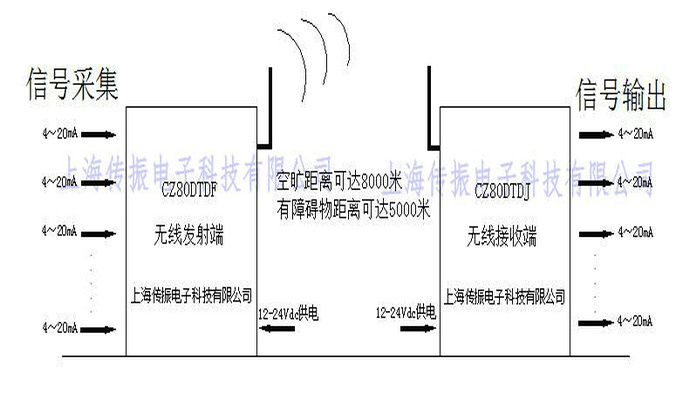

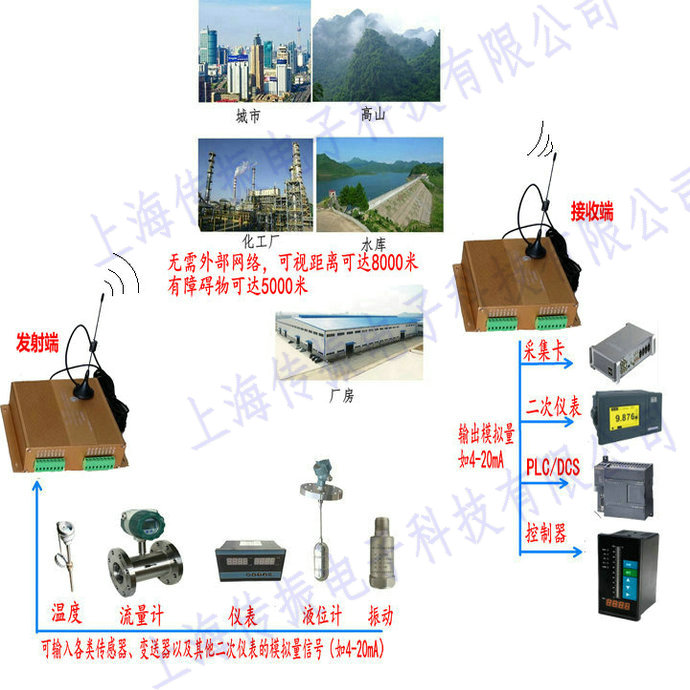

CZ80DTD整體框架圖

應用領域

CZ80DTD點對點模擬量無線遠傳裝置適用于：

1、工業現場傳感器、變送器；如液位計、流量計、溫度傳感器等

2、自動化數據采集系統

3、樓宇自動化、安防、機房設備無線監控、門禁系統

4、交通，石油鉆井、報警

同時也可廣泛適用于位移、轉速、溫度、壓力、流量、水位的實時監測。

功能特性

1)采集傳輸一體化，提高了系統可靠性，有效降低成本；

2)輸出模塊每個通道都是隔離電源供電，輸出電流都是隔離，互不干擾；

3)寬電壓范圍設計使其具有更高的可靠性，更加適應工業環境；

4)終端采用雙電源設計，通信模塊獨立供電，確保終端不死機；

5)完善的無線通信機制，上電后自動連接無線網絡，掉線自動重聯；

6)終端電磁兼容性能優良，且具有較強的溫濕度自適應能力；

7)可同時接入多路模擬信號；

8)傳送距離遠；

9)采用超低功耗高性能的嵌入式處理器，保證采集數據精度；

10）多年工業現場運行考驗：可確保工作于各種惡劣環境工業場合長期運行。

技術參數

供電范圍：9-24VDC/1A（大電流800mA），220Vac（訂貨需備注）

功率消耗：2W-20W  24V（和距離有關）

反饋電壓：+24Vdc(饋電，給外接傳感器/變送器供電)

輸入通道：1～8通道（可選）

輸出通道：1～8通道（可選）

傳輸精度：0.15%

輸入信號：4-20mA（包含兩線制、三線制、四線制）

輸出信號：4-20mA（負載250歐姆）

傳送距離：無障礙物距離可達8000米；有障礙物距離（如城市、廠房、山區等）可達5000米；無距離限制用4G網絡

產品重量：約200g

工作環境：-10～70℃/0～90%RH

外形尺寸：160*168*41（L*W*H）

接線說明：

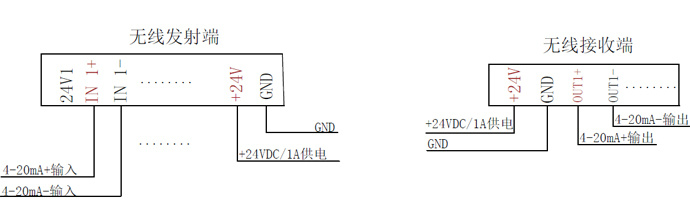

1、有源4-20mA，如下圖：

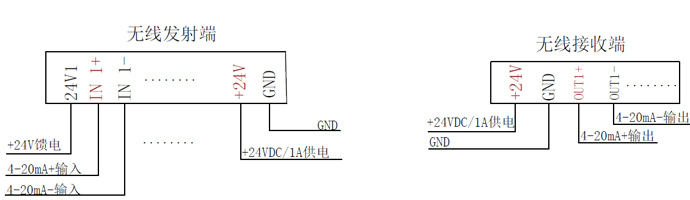

2、有源4-20mA（需無線發射端供電），如下圖：

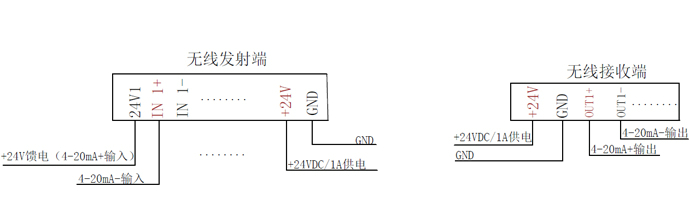

3、無源4-20mA（兩線制4-20mA），如下圖：
