目錄:鄭州君達儀器儀表有限公司>>環境檢測儀器>>場強分析儀>> UBA9290A射頻場強分析儀
| 參考價 | ￥ 19500 |
| 訂貨量 | ≥1臺 |
| ￥19500 |
| ≥1臺 |
更新時間：2025-09-17 16:27:08瀏覽次數：152評價
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 進口 | 應用領域 | 地礦,電子/電池,道路/軌道/船舶,電氣,綜合 |
|---|

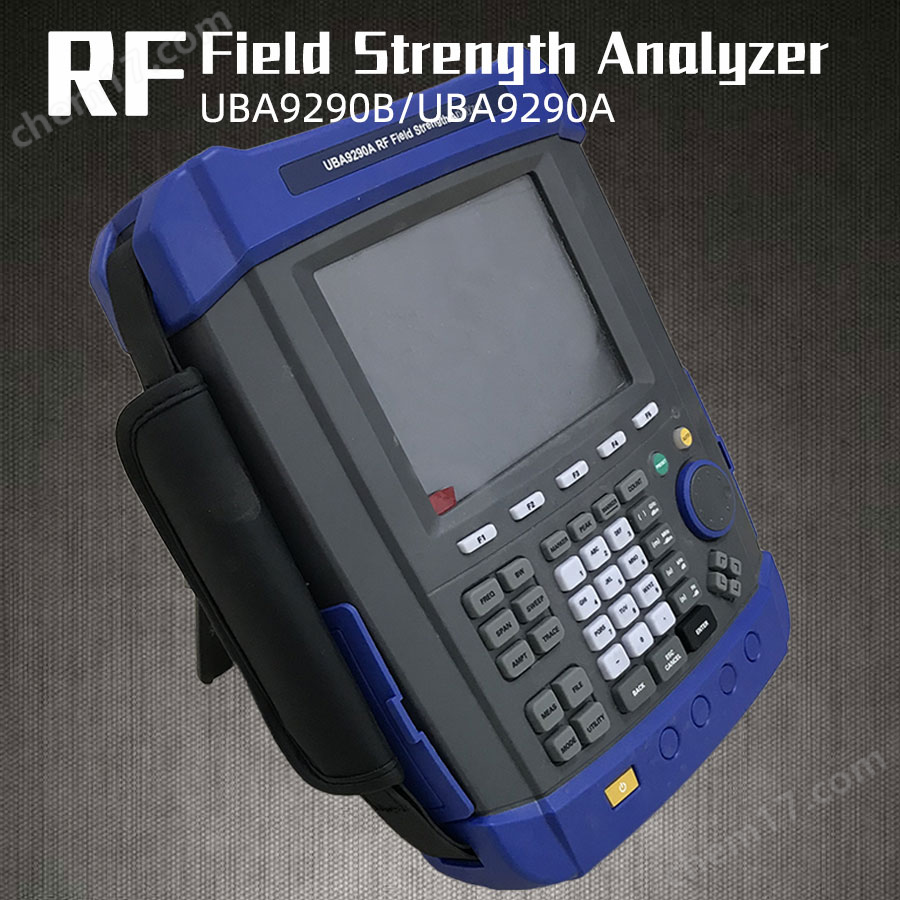

射頻場強分析儀 UBA9290A
UBA-9290場強儀因其獨特的市場定位，被廣泛應用于電力、鐵路、通訊、射頻通訊等場合。
射頻場強分析儀UBA9290A參數
頻率 | |||
頻率范圍 | 9k至 1600MHz | ||
頻率分辨率 | 1Hz | ||
基準頻率 | 10MHz | ||
內部基準（10MHz） | 老化率 | ±1ppm/年（0℃至50℃，基準為25℃） | |
溫漂 | ±1ppm/年 | ||
頻率讀數精度 | 光標頻率分辨率 | （頻率范圍）/（掃描點數-1） | |
光標頻率精度 | ±（頻標讀數×頻率基準精度+1%×掃寬+20%×RBW+光標分辨率+1Hz） | ||
分辨率帶寬（RBW） | |||
-3dB帶寬 | 10Hz至1MHz，1-3-10序號 | ||
精度 | ±5% RBW=10Hz~1MHz標稱值 | ||
分辨率濾波器矩形系數 | ＜5:1 標稱值 | ||
視頻帶寬（VBW） | -3dB帶寬 | 1Hz至1MHz，1-3-10序列 | |
精度 | ±10% VBM=1Hz~1MHz 標稱值 | ||
顯示平均噪聲電平（1歸一到1Hz） | |||
100K~1MHz | 前置放大器關閉 | -108dBm，典型值 -127dBm | |
1MHz ~10MHz | -128dBm，典型值 -146dBm | ||
10MHz ~500MHz | -142dBm，典型值 -146dBm | ||
500MHz ~2.5GHz(1.6GHz) | -141dBm，典型值 -145dBm | ||
2.5GHz ~3.2GHz | -140dBm，典型值 -144dBm | ||
100K~1MHz | 前置放大器打開 | -131dBm，典型值 -150dBm | |
1MHz ~10MHz | -148dBm，典型值 -163dBm | ||
10MHz ~500MHz | -161dBm，典型值 -164dBm | ||
500MHz ~2.5GHz(1.6GHz) | -159dBm，典型值 -162dBm | ||
2.5GHz ~3.2GHz | -158dBm，典型值 -161dBm | ||
SSB相位噪聲 | |||
載波偏移（20℃至30℃,500MHz的中心頻率） | 10K | < -92 dBc/Hz,典型值-95 dBc/Hz | |
30K | < -93 dBc/Hz,典型值-96 dBc/Hz | ||
100K | < -95 dBc/Hz,典型值-97 dBc/Hz | ||
1MHz | < -117 dBc/Hz,典型值-119 dBc/Hz | ||
掃描時間 | |||
范圍 | 掃寬>100Hz | 2ms到1000s | |
范圍=0Hz | 600ns到200s | ||
掃描模式 | 連續、單次 | ||
觸發源 | 自由觸發、視頻、外部 | ||
觸發斜率 | 正沿或負沿 | ||
觸發延遲 | 掃寬=0Hz | ±12ms至±12s 標準值 | |
頻率計數器 | |||
計數器分辨率 | 1Hz | ||
計數器不確定度 | ±（頻率讀數×頻率基準不確定度+計數分辨率） | ||
電平顯示范圍 | |||
對數標度和單位 | 顯示10格，1-2-5-10dB/格；支持用戶0.1-20dB/格 | ||
線性標度和單位 | 0至100%，顯示10格 | ||
刻度單位 | dBm，dBmV,dBuV,Watts，Volts | ||
掃描（軌）點數 | 461 | ||
軌跡數 | 4 | ||
檢波方式 | 常態，正峰值，負峰值，采樣，平均 | ||
跡線個數 | 4 | ||
跡線類型 | 清除寫入，最大保持，最小保持，靜止，關閉 | ||
電平測量誤差 | ±1.5dB（不包括輸入VSWR失配），限制條件為20℃到30℃，30-70%的RH,峰值檢波，前置放大器關，輸入信號-50至0dBm | ||
參考電平 | |||
范圍 | -100dBm至+30dBm，步進1dB | ||
分辨率 | 對數刻度 | 0.01dB | |
線性刻度 | 4 digits（2.236μV to 7.07V） | ||
幅度 | |||
最大安全輸入電平 | 平均連續功率 | +33dBm，最長時間3分鐘（輸入衰減≥20dB,2MHz-3GHz） | |
DC輸入電壓 | 50VDC | ||
測量范圍（預放關） | 9KHz~2MHz | 顯示平均噪音電平（DANL）至+10dBm | |
2MHz~3.2GHz(1.6GHz) | 顯示平均噪音電平（DANL）至+20dBm | ||
輸入衰減器范圍 | 0至51dB，1dB步進 | ||
雜散和剩余響應 | |||
二次諧波截?cái)帱c(diǎn)（SHI） | <65dBc，50MHz至3.2GHz(1.6GHz)（混頻器電平-30dBm，衰減器為0dB，前置放大器關閉，20℃~30℃） | ||
三階交調截?cái)帱c(diǎn)（TOI） | 50~300MHz | +8dBm，三階互調產物：2 x -20dBm;頻率間隔100KHz：衰減器0dB; 前置放大器關閉，20℃~30℃ | |
300MHz~3.2GHz(1.6GHz) | +10dBm | ||
輸入相對寄生響應 | <-75dBc，（輸入混頻器為-30dBm） | ||
固有殘余響應 | <-90dBm，典型值-98dBm （輸入停止，衰減0dBm RF,前置放大器關閉） | ||
RF輸入VSWR(調諧) | 10MHz-3.2GHz(1.6GHz) | ＜1.5:1，標稱值 ，衰減值設置10~20dB | |
10MHz參考/外觸發輸入 | |||
參考輸入頻率 | 10MHz | ||
參考輸入幅度 | 0~10dBm | ||
觸發電壓 | 5V TTL 電平 | ||
連接器和輸出阻抗 | N型陰性；（50Ω） | ||
通用特性 | |||
屏幕界面語言 | 英語，簡體中文 | ||
顯示類型 | 5.7寸，600*480分辨率，64M色LCD彩色液晶顯示屏 | ||
溫度范圍 | 工作溫度 | -10℃至+50℃，（電池：0℃至50℃） | |
存儲溫度 | -40℃至+70℃，（電池:-20℃至50℃） | ||
相對濕度 | <95% | ||
重量 | 2.9kg（含電池），2.6kg（不含電池） | ||
尺寸 | 260m X 220m X 75m | ||
電源 | 輸入電壓范圍 | DC: 12-17V,最大2.8A輸入 220VAC±15% | |
AC頻率范圍 | 40Hz至60Hz | ||
功耗 | 最大32W | ||
