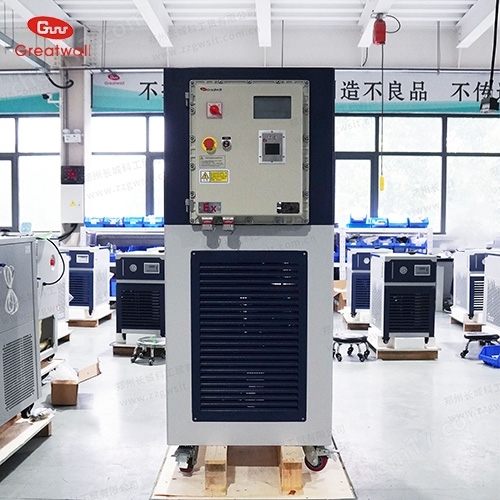

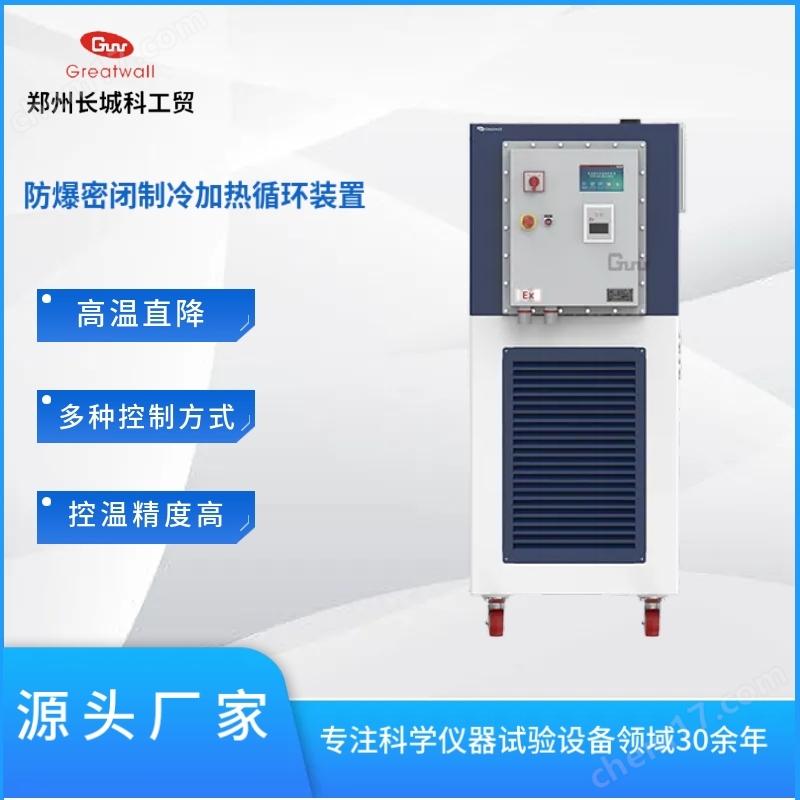

防爆高低溫一體機

防爆高低溫一體機ZTM-20-200-40Ex整機方案

整套系統由制冷系統、加熱系統、循環系統、控制系統等組成。

1.制冷系統

采用 1 臺全封閉渦旋壓縮機、冷凝器、蒸發器、毛細管、壓力保護器等組成制冷單元以達到降溫要求。

壓縮機：采用長城全封閉渦旋防爆壓縮機，柔性設計，高能效比，更低的噪音和震動，運行平穩，穩定可靠，保證產品使用壽命。壓縮機200℃可啟動，快速降溫。

冷凝器：采用風冷翅片式冷凝器，內部采用無氧紫銅螺紋管，效率高，換熱系數大；中間脹接專有技術，維護方便。風機采用防爆電機，防爆等級ExdbⅡBT4Gb。

節流機構：采用毛細管，保證產品長時間運行的穩定性與可靠性。

蒸發器：采用板式換熱器，結構緊湊、易安裝，用液量少，污垢系數低，重量輕，設計溫度-160℃～200℃。

2.加熱系統

用于提供升溫加熱功能，采用法蘭式防爆電加熱器，防爆等級ExdbⅡBT4Gb， 導熱油專用電加熱器，符合國家標準 GB3836.1～3-2021，JB/T 2379-2016 要求， 電加熱器的表面負荷＜2.5W/cm2，安全系數更高；附帶單獨的機械式超溫保護。

3.循環系統

采用耐高低溫防爆磁力驅動循環泵輸送載熱流體，防爆等級 ExdbⅡBT4Gb；循環管路采用 304 不銹鋼材質，防腐蝕、防低溫液體污染；內置膨脹容器，滿足載熱流體熱脹冷縮變化技術設計要求，保證循環系統正常運轉；通過液位顯示器可監視膨脹箱內液位；循環系統保溫材料為專用型。

4.控制系統

7 寸 TFT 真彩顯示屏顯示，防爆觸摸鼠標操作，控制箱防爆等ExdbⅡBT4Gb； 采用嵌入式控制系統，控溫精度高；具有預約開/停機功能；兩種溫度控制模式(定值式/程式)，選用程式控制時，用戶最多可編 120 組應用程序，每組程序最多可分 100 段；具有自動繪制工作過程溫度特性曲線的功能；可實現梯度升降溫及線性升降溫功能；通訊采用 RS485 接口，遵循 MODBUS RTU 協議；可聯機實現DCS 系統控制；操作方便、安全、可靠。延時、超溫、高低壓、過載、過熱、過電流、高低壓保護等。

防爆高低溫一體機ZTM-20-200-40Ex主要技術參數
