一、基本概述：

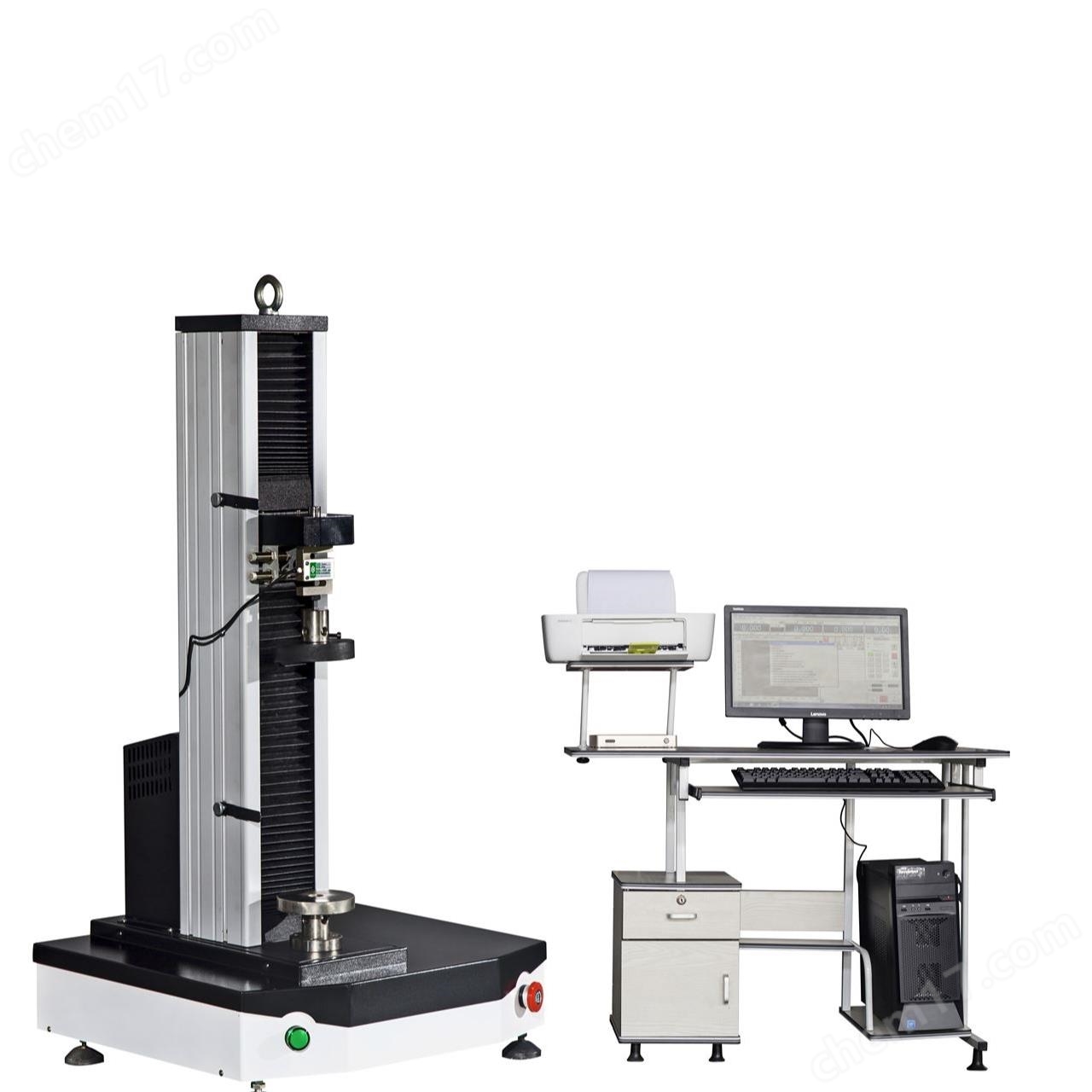

盛林該款500N單柱式電子萬能試驗機采用單根立柱結構，搭配上下橫梁（上橫梁固定，下橫梁通過絲杠驅動升降）結構緊湊，體積小巧，重量輕，便于移動和實驗室靈活布置，支持拉伸、壓縮、彎曲、剝離、撕裂等多模式測試，可自動計算抗拉強度、屈服強度、彈性模量等參數，主要用于輕薄材料：塑料薄膜、橡膠片、紡織纖維、金屬箔、紙張等；小型部件：電子元件引線、醫用導管、膠粘帶、瓶蓋等；低強度測試：剝離力、穿刺力、開啟力、微拉伸等小型材料或部件的力學性能分析。
二、主要功能：
1、主機
- 產品采用單柱式結構，整機精巧美觀；
- 配置拉伸、壓縮夾具各一套；
- 全數字式交流伺服電機和伺服驅動器，性能可靠、穩定，具有過流、過壓等保護裝置；
- 采用精密絲杠和精密減速機構傳動，傳動平穩、噪音低。
2、測控系統
- 自動清零：主控制系統接到試驗開始指令后，系統便自動清零；
- 自動換檔：根據負荷大小自動切換到適當?shù)牧砍蹋源_保測量的精度；
- 自動試驗：試驗設定結束后，可自動完成試驗過程；
- 批量試驗：相同規格的試樣，一次設定可自動完成同一批次的試驗；
- 自動打印：試驗結束后，可自動打印試驗結果；
- 實時顯示：試驗力和試驗峰值可實時顯示；
- 限位保護：具有程控和機械兩種限位保護功能；
- 過載保護：當負荷超過最大值的2%-10%時，自動停機；
- 緊急停機：設有急停開關，用于緊急狀態時切斷電源。
三、技術參數說明：
1、最大試驗力：500N
2、試驗機級別：0.5級
3、負荷測量范圍：0.4%～100%FS
4、示值相對誤差：±0.5%以內
5、試驗力分辨力：1/±500000F.S
6、變形測量范圍：0.2%～100%
7、力控速率調節范圍：0.005%～5%FS/S
8、力控速率控制精度：
- 速率＜0.05%FS時，為±1%設定值以內；
- 速率≥0.05%FS時，為±0.5%設定值以內；
9、變形速率調節范圍：0.005～5%FS/s；
10、變形速率控制精度：
- 速率＜0.05%FS/s時，為設定值的±1%以內；
- 速率≥0.05%FS/s時，為設定值的±0.5%以內；
11、位移速率調節范圍：0.001～1000mm/min（可定制高速系統0.001～1500mm/min）
12、位移速率控制精度：為設定值的±0.2%以內；
13、恒力、恒變形、恒位移控制范圍：0.2%～100%FS
14、恒力、恒變形、恒位移控制精度：
- 設定值≥10%FS時，為設定值的±0.5%以內
- 設定值＜10%FS時，為設定值的±1%以內
15、橫梁移動行程：1000mm
16、電源電壓：～220V±10% 50Hz（須可靠接地）
17、機器功率：500w
18、載荷機架尺寸(LWH)約530*480*1500mm
19、機器重量：≈120kg
500N單柱式電子萬能試驗機該款機型最大可拓展至5000N，若測試對象為小尺寸、低強度材料（如薄膜、纖維），且力值需求≤5kN，優先選單柱式（節省空間和成本）若測試對象為大尺寸、高強度材料（如金屬、復合材料），或力值需求＞5kN，則需選擇我司門式結構（保證精度和穩定性）。
