| 應用領域 | 能源,電子/電池,汽車及零部件,電氣 |
|---|

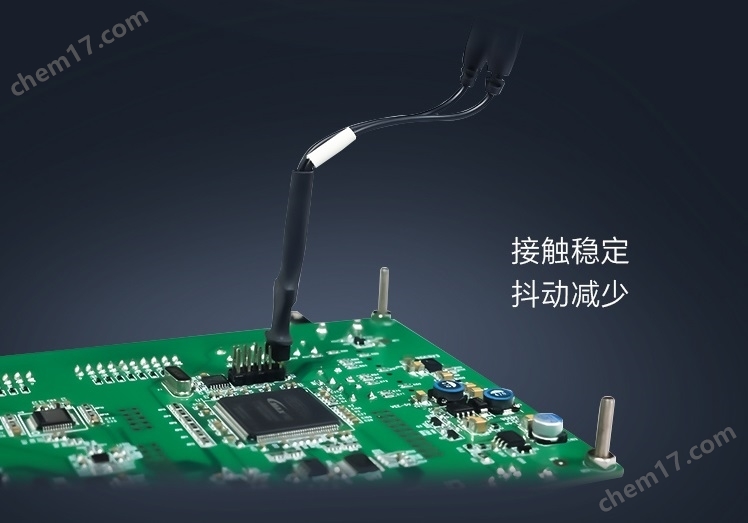

SAP8000D有源差分探頭，具有高帶寬、低噪聲等特性，適用于高速信號的測量。低輸入電容的特性可以確保測量系統引入的負載最小化。
SAP8000D有源差分探頭采用 SAPBus 接口，適用于支持 SAPBus 接口的示波器，如 SDS7000A 系列示波器。SAP 系列有源探頭不需要額外的外部電源，示波器通過 SAPBus 接口為有源探頭提供電源和通訊接口。當 SAP 系列有源探頭接入示波器后，可以在示波器界面讀取探頭信息。
性能特點：
·探頭帶寬 DC ~ 8 GHz
·10 kΩ的單端輸入電阻
·20 kΩ的差分輸入電阻
·探頭增益 ÷10
·最小 300 fF 差分輸入電容 ? ±2.5 V 輸入動態范圍
·±12V 偏置設置范圍
·SAPBus 接口
探頭型號與規格參數：
| 參數 | SAP8000D |
| 帶寬(探頭) | 8 GHz |
| 系統帶寬(探頭加示波器) | 8 GHz (SDS7804A H12) |
| 差分輸入電容 | 300 fF |
| 差分輸入電阻 | 20 kΩ |
| 單端輸入電阻 | 10 kΩ |
| 垂直位移范圍 | ±12V |
| 衰減比(直流) | ÷10 |
| 垂直位移精度 | <3% |
| 直流增益精度 | <3% |
| 輸入動態范圍 | ±2.5V |
| 共模電壓范圍 | DC 6.25V |
| AC 1.25 V | |
| 探頭噪聲(典型) | 3.5mV RMS |
| 損壞電壓 | 20V |
| 線纜長度 | 130cm |
SAP8000D 有源探頭有以下配件：
| 標配附件 | 物料編號 | 數量 | 單位 |
| 焊接差分頭部DSI-01 | 1.99.20.10.356 | 1 | 個 |
| 焊接單分頭部SSI-01 | 1.99.20.10.357 | 1 | 個 |
| 直插差分頭部DRP-01 | 1.99.20.10.358 | 1 | 個 |
| 直插單端頭部SRP-01 | 1.99.20.10.359 | 1 | 個 |
| 厚度尺 | 2.78.50.20.090 | 1 | 個 |
| 10厘米接地線 | 2.52.42.11.018 | 2 | 條 |
| 剛性探針 | 2.74.70.12.003 | 5 | 個 |
| 彈性探針 | 2.74.70.12.011 | 5 | 個 |
| 可旋轉探針 | 2.74.70.10.018 | 2 | 個 |
| 銀線 | 2.52.42.11.037 | 1 | 米 |
| 色環 (4色) | 2.75.23.10.005 | 2 | 組 |
| 2腳定位器PP201 | 2.78.50.20.027 | 1 | 個 |
| 3M雙面膠 | 2.78.25.10.047 | 10 | 片 |
| 3 維定位器PP301 | 0.01.80.10.136 | 1 | 套 |
| 2腳定位器PP201 | 0.01.80.10.126 | 1 | 套 |
| SAP-SMA01 | 0.01.80.10.191 | 1 | 套 |
| SAP-DBT01 | 0.01.80.10.192 | 1 | 套 |
| SAP5-TEP | 0.01.80.10.181 | 1 | 套 |
| SAP-DSI01 | 0.01.80.10.195 | 1 | 套 |
| SAP-SSI01 | 0.01.80.10.196 | 1 | 套 |
| SAP-DRP01 | 0.01.80.10.194 | 1 | 套 |
| SAP-SRP01 | 0.01.80.10.193 | 1 | 套 |
