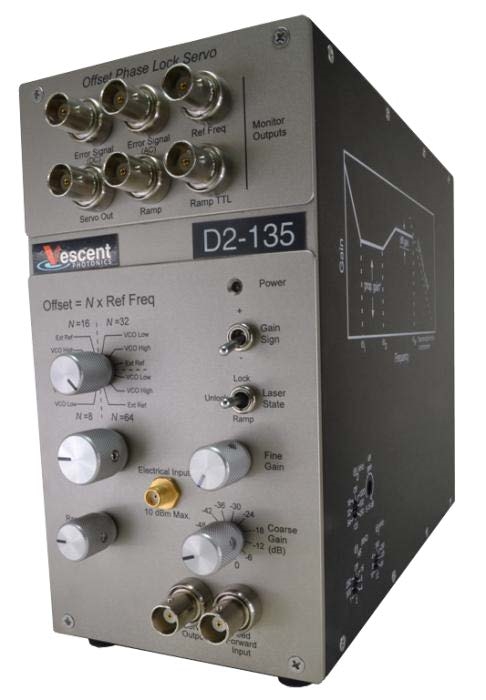

D2-135——鎖相伺服控制的理想選擇

D2-135 偏移鎖相伺服器用于準確控制和迅速調節兩激光器之間的頻率失諧。D2-135 提供主從激光器之間極為緊密的峰值鎖定。

D2-135 設計用來并入非架式安裝架。如下圖提供了使用D2-135 的典型配置，將從激光器（藍色分量）鎖定到主激光器（紅色分量）。D2-135 使用我們的D2-005 低噪音電源供電。D2-105 激光控制器驅動D2-100 可調諧激光器。主激光器通過D2-210 飽和吸收光譜模塊和D2-125 可重構伺服器鎖定在主頻率標準上。D2-250 外差模塊可以方便的實現主從激光器兩束光的重疊與光纖耦合，為拍音提供一種簡單的光學輸入，圖中，光學拍音信號在D2-250 外差模塊（紫色）中生成，與D2-160 拍音探測器的光纖接口匹配，由D2-160 高速探測器將光學拍音信號轉換為電學拍音信號，通過SMA 接口可將D2-160 或者其他高速探測器得到的電學拍音輸入給D2-135。


如果用作獨立產品，可以使用D2-005 供電，或從相鄰的D2 電子模塊供電，也可以使用用戶通過分接板提供的電源供電。

 產品特點：
? 偏移鎖相高達≥9.5 GHz
? 前饋快速跳頻
? 偏移頻率穩定性取決于外部參考穩定性
? 用戶可調伺服環路參數
? 內置斜坡發生器


應用領域：
? 冷原子物理學
? 頻率梳
? 原子鐘
? 慣性導航

? 重力測量

? 量子計算與密碼學
? 電磁感應透明
? 腔傳輸頻標
