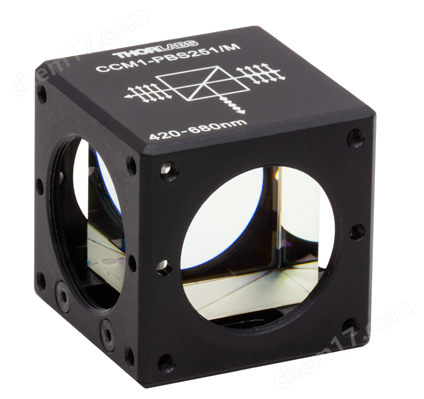

Thorlabs CCM1-PBS251/M - 偏振分束立方
兼容30 mm籠式系統和SM1透鏡套管的安裝座
波長范圍從420 nm到1600 nm
消光比
TP：TS> 1000：1
RS：RP ~ 100：1
通過CM1-CC籠式立方體連接件可并排連接兩個籠式立方體
本頁面中的偏振分束立方是由兩個直角棱鏡組成的，直角棱鏡交接的斜面上鍍有介質膜。這種膜層反射s偏振光，透射p偏振光。
為了獲得較高純度的偏振光，可以使用透射光束，因為它的消光比為1000：1(TP：TS)。反射光束的消光比大約僅為20：1到100：1，這取決于分束器。立方體的所有表面都有寬帶增透膜，能將反射引起的損耗降到最小。介質分光膜鍍在組成立方體的其中一個棱鏡的斜邊上。然后用膠粘劑將兩個棱鏡膠合起來(如圖1.1所示)。光從任意表面入射都能獲得所需的50:50消光比。立方體頂部刻有一個可能的光傳播方向。每個分束立方用環氧樹脂粘合在籠式立方體內，無法從安裝座移除。我們也提供30 mm空的籠式立方體，其兼容我們未安裝的分束立方系列產品。
| Coating Range | Damage Threshold | |
|---|---|---|
| 420 - 680 nm | CWa | 350 W/cm at 532 nm, ?1.000 mm |
| Pulse | 2 J/cm2 at 532 nm, 10 ns, 10 Hz, ?0.803 mm | |
| 620 - 1000 nm | CWa | 50 W/cm at 810 nm, ?0.019 mm |
| Pulse | 2 J/cm2 at 810 nm, 10 ns, 10 Hz, ?0.166 mm | |
| 900 - 1300 nm | CWa,b | 1000 W/cm at 1070 nm, ?0.971 mm |
| Pulse | 2 J/cm2 at 1064 nm, 10 ns, 10 Hz, ?0.484 mm | |
| 1200 - 1600 nm | CWa,b | 1000 W/cm at 1540 nm, ?1.030 mm |
| Pulse | 5 J/cm2 at 1542 nm, 10 ns, 10 Hz, ?0.181 mm | |
