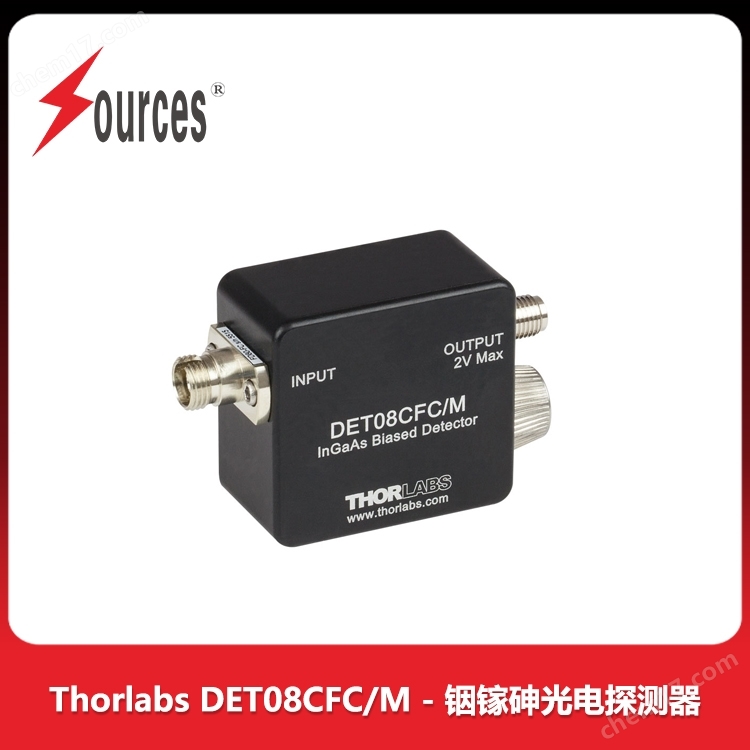

目錄:青島森泉光電有限公司>>探測器>> Thorlabs DET08CFC/M - 銦鎵砷光電探測器
| 參考價 | 面議 |
| 參考價 | 面議 |
更新時間：2025-10-28 10:43:00瀏覽次數：228評價
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 進口 | 價格區間 | 面議 |
|---|---|---|---|
| 應用領域 | 化工,電子/電池 |
Thorlabs DET08CFC/M - 銦鎵砷光電探測器特點：
四種型號覆蓋波長范圍400-1700 nm
帶寬從1到5 GHz
上升時間從50 ps到1 ns
連接到單模(SM)或多模(MM)光纖
FC/PC光纖輸入接頭
SMA輸出接頭
Thorlabs DET08CFC/M - 銦鎵砷光電探測器提供一系列光纖耦合，高速，高帶寬探測器，可以連接FC/PC單模或多模光纖。這些探測器整體的靈敏范圍從可見到近紅外(400-1700 nm)；請?jiān)诒?.2中查看每個探測器的準確光譜范圍。本頁所有探測器都有GHz信號帶寬，和我們其它DET系列一樣使用簡單。這些探測器設計用于測試或測量應用，包括數據通信、模擬微波和一般的高速光子學。對于自由空間探測，Thorlabs提供高速自由空間探測器。我們還提供一系列內置偏壓光電二極管，它們與光纖耦合光電探測器一樣使用簡單，但是工作速度較慢。我們的偏壓光電探測器兼容臺式光電二極管放大器和PMT跨阻放大器。
這些光纖耦合探測器反向偏置，內部有偏壓電池，對入射光產生線性響應。為了保持高信號帶寬，信號通過SMA接頭輸出。Thorlabs提供全系列電子轉接件和電纜，包括SMA電纜和SMA轉BNC轉接件，方便在示波器或其它測量電子設備上監測信號。
我們基于硅的光纖耦合探測器用于400到1100 nm波長范圍，帶寬可選1 GHz (#DET02AFC)或2 GHz (#DET025AFC)。對于擴展到近紅外的應用，可使用我們基于銦鎵砷(InGaAs)的光纖耦合探測器，其探測范圍從800到1700 nm，帶寬可選1.2 GHz (#DET01CFC)或5 GHz (#DET08CFC)。對于高速信號監測，Thorlabs推薦使用50 Ω負載電阻。對于較低帶寬應用，我們的可調終端連接頭或固定終端連接頭可以快速調節測量電壓。
| Item # | DET02AFC | DET025AFC | DET01CFC | DET08CFC |
|---|---|---|---|---|
| Wavelength Range | 400 - 1100 nm | 400 - 1100 nm | 800 - 1700 nm | 800 - 1700 nm |
| Material | Si | Si | InGaAs | InGaAs |
| Bandwidth (-3 dB)a,b,c | 1 GHz | 2 GHz | 1.2 GHz | 5 GHz (Max) |
| Fiber Input | FC/PC | FC/PC | FC/PCd | FC/PC |
| Signal Output | SMA | SMA | SMA | SMA |
| Minimum Resistor Load | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| Maximum Peak Power | 18 mW | 18 mW | 18 mW | 100 mW |
| Saturation Power (CW) | - | - | 5.5 mW (1550 nm)b | - |
| Output Voltage | 0 to 3.3 V (50 Ω) 0 to 10 V (Hi-Z) | 2 V (Max)e | 0 to 1 V (50 Ω)f 0 to 10 V (Hi-Z) | 2 V (Max)e |
| Rise Time (tr)a,b,c | 1 ns @ 730 nm (Max) | 150 ps @ 653 nm, 20/80% (Typ.) | < 1 nsg @ 1310 nm | 70 ps @ 952 nm, 20/80% (Typ.) |
| Fall Time (tf)a,b,c | 1 ns @ 730 nm (Max) | 150 ps @ 653 nm, 80/20% (Typ.) | < 1 nsg @ 1310 nm | 110 ps @ 952 nm, 80/20% (Typ.) |
| Bias Voltage | 12 V | |||
| Dark Current | 126 pAh | 35 pAa,h | 0.235 nAa,h | 1.5 nAa,h |
| NEP (Maximum) | 9.5 x 10-15 W/√Hz (@ 730 nm) | 9.29 x 10-15 W/√Hz (@ 730 nm) | 4.5 x 10-15 W/√Hz (@ 1550 nm) | 2 x 10-15 W/√Hz (@ 1550 nm) |
| Junction Capacitance | 1.73 pF (Max) | 1.73 pF (Max) | 2.4 pF (Typical) | 0.3 pF |
| Photodiode Element | FDS02 | FDS02 | FGA01FC | - |
