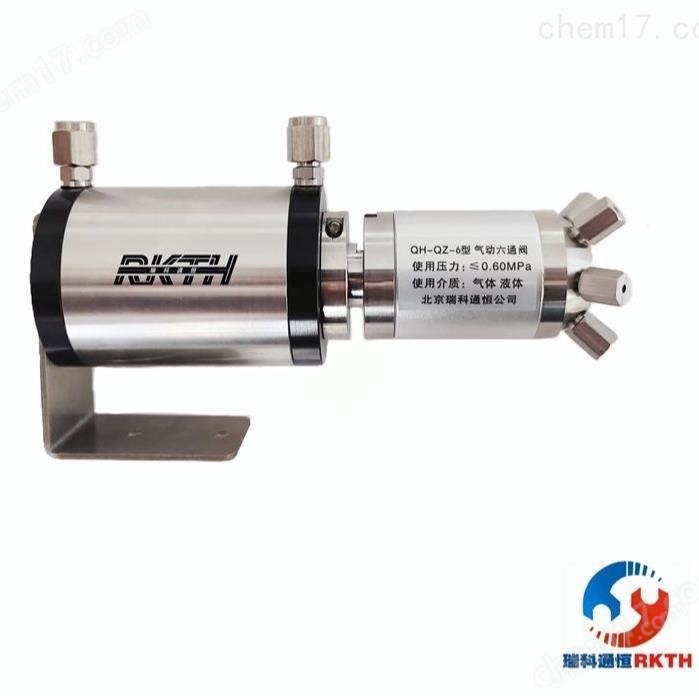

氣動六通閥（斜面）

1、用途

   氣動六通閥（斜面）用于對氣體樣品體積進行采樣、定量、氣路切換及其它具有相似要求的儀器和設備。

2、主要技術參數(shù)


1)使用壓力及溫度范圍：

     六通閥的使用壓力范圍：0～0.60MPa
     六通閥的使用溫度范圍：0～250℃
     氣缸的使用壓力范圍：0.3～0.60MPa
     氣缸的使用溫度范圍：0～70℃

 切換次數(shù)：常溫下連續(xù)工作大于200萬次

2)接口尺寸：
       閥頭接口：1.6mm, 2mm, 3mm,1/16", 1/8"
      氣缸接口：1.6mm, 2mm, 3mm, 1/16", 1/8", 塔型接頭, 快擰接頭, 快插接頭

3)使用介質：氣體、液體

3、外形及安裝尺寸圖

4、切換閥工作原理

1、氣缸工作原理

2、切換閥工作原理

5、重復性及清潔度測試（見下圖譜圖）

氣動六通閥（斜面）的清潔度檢測譜圖，采用原北京分析儀器廠的sp-3420氣相色譜，F(xiàn)ID檢測器，量程12（即10-12），8M0.32測試柱，柱樣器溫度200℃，柱箱溫度200℃，檢測器溫度250℃，見圖二

閥的重復性檢測譜圖，柱箱100℃， 進樣器150℃，檢測器150℃，量程12（即10-12），見圖三

   閥的清潔度檢測譜圖，采用原北京分析儀器廠的sp-3420氣相色譜，F(xiàn)ID檢測器；量程12（即十的負十二次方）；8米0.32測試柱；柱樣器溫度200℃，柱箱溫度200℃，檢測器溫度250℃

6、使用與維護
  a.應防止油污，灰塵及一切機械雜質進入閥體
  b.應防止油污，灰塵及一切機械雜質進入氣缸
  c.進出氣管與閥體連接處不應有任何泄漏
  d.閥頭與氣缸連接處不應有松脫滑動，防止切換不到位

7、切換閥安裝過程中容易出現(xiàn)的問題及解決辦法
