1、用途

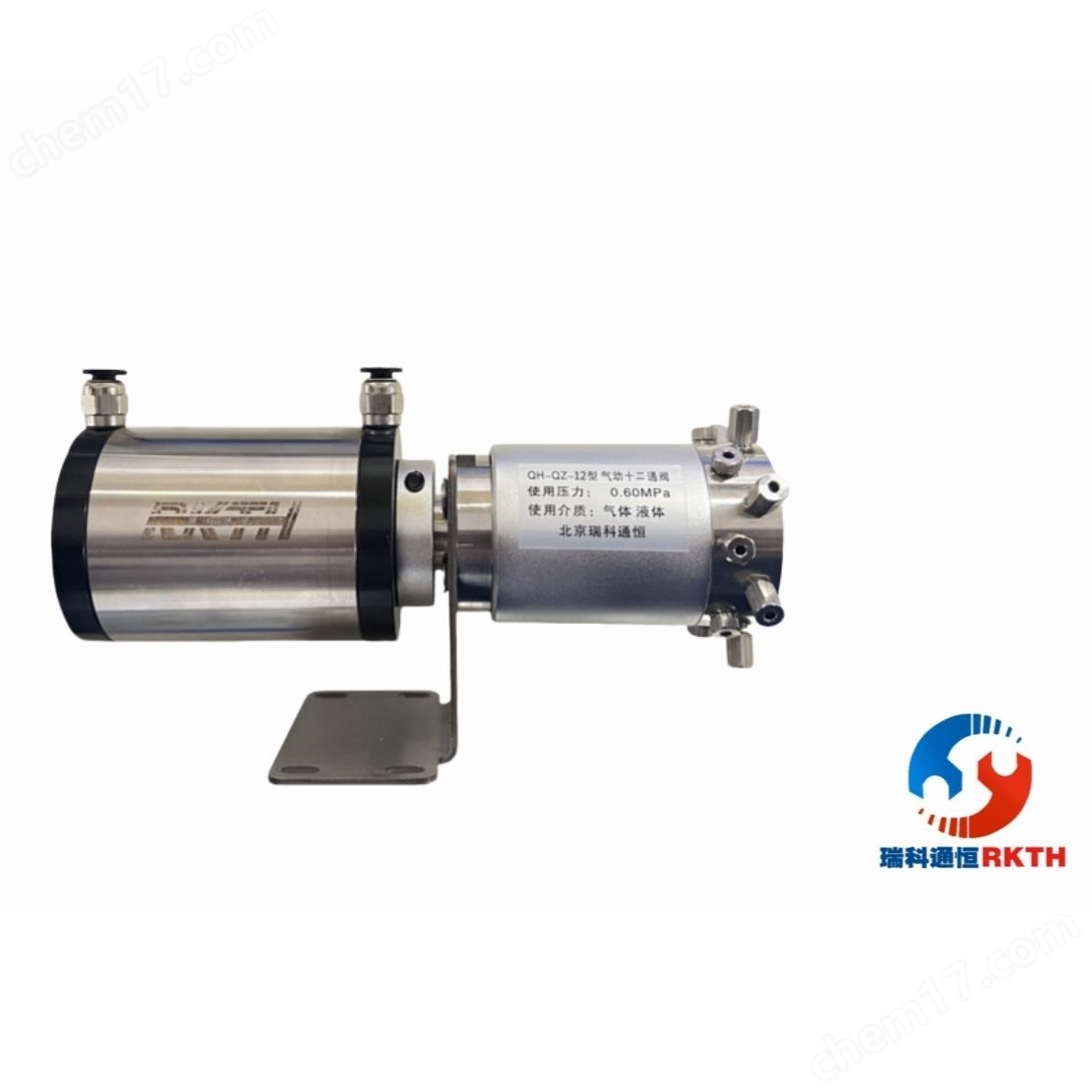

QH-QZ-12型氣動十二通切換閥用于對氣體樣品體積進行采樣、定量、氣路切換及其它具有相似要求的儀器和設備。
2、主要技術參數
1)使用壓力及溫度范圍：
十二通閥的使用壓力范圍：0～0.60MPa
十二通閥的使用溫度范圍：0～250℃
氣缸的使用壓力范圍：0.3～0.60MPa
氣缸的使用溫度范圍：0～70℃
切換次數：常溫下連續工作大于200萬次
2)接口尺寸：
閥頭接口：1.6mm, 2mm, 3mm,1/16", 1/8"
氣缸接口：1.6mm, 2mm, 3mm, 1/16", 1/8", 塔型接頭, 快擰接頭, 快插接頭
3)使用介質：氣體、液體
3、外形及安裝尺寸圖
請參考六通閥
4、切換閥工作原理
1、氣缸工作原理
2、切換閥切換原理
5、重復性及清潔度測試（見下圖譜圖）
氣動十二通切換閥的清潔度檢測譜圖，采用原北京分析儀器廠的sp-3420氣相色譜，F(xiàn)ID檢測器，量程12（即10-12），8M0.32測試柱，柱樣器溫度200℃，柱箱溫度200℃，檢測器溫度250℃，見圖二
閥的重復性檢測譜圖，柱箱100℃， 進樣器150℃，檢測器150℃，量程12（即10-12），見圖三
6、使用與維護
a.應防止油污，灰塵及一切機械雜質進入閥體
b.應防止油污，灰塵及一切機械雜質進入氣缸
c.進出氣管與閥體連接處不應有任何泄漏
d.閥頭與氣缸連接處不應有松脫滑動，防止切換不到位
7、切換閥安裝過程中容易出現的問題及解決辦法
