1、主要特點：
1、ARM+FPGA驅動，16bit CDS差分采樣，高動態范圍；
2、抗EMI干擾和低噪聲電路設計，可運用于復雜環境；
3、USB虛擬串口（VCP），串口編程，有TTL接口，支持UART，SPI，硬觸發，可調模擬電壓輸出，Trigger輸出，疝燈控制等；
4、所有像素同步電荷積分；
4、從紫外到近紅外區域（光譜響應范圍：200-1000 nm） ；
5、支持軟硬件定制，支持二次開發，提供Demo源碼；
6、系統支持：Windows、Linux、MAC、Android（提供QT C++，labview ，Python，C#，SDK 源碼Demo ，通信協議）；
2、用途：
光譜分析 紫外光譜 近紅外光譜 圖像識別 遙感檢測 工業測量
3、主要技術參數：
型號 | LCAMV8M-S11639 | LCAMV8M-S11638 | LCAMV8M-S13496 |
芯片類型 | 濱松S11639-01 | 濱松S11638 | 濱松S13496 |
接口 | USB-Type C，TTL，支持外觸發和同步信號輸入輸出 | ||
有效像素 | 2048 x 1 | 4096 x 1 | |
像元尺寸 | 14 x 200 μm | 14 x 42 μm | 7 x 200 μm |
靈敏度 | 1300 V/(lx·s) | 160 V/(lx·s) | 650 V/(lx·s) |
信噪比 | 380：1 | 250:1 | 380:1 |
光譜響應范圍 | 200nm~1000nm | ||
探測面尺寸 | 28.672mm x 200 um | 28.672mm x 42 um | 28.672mm x 200um um |
TTL串口波特率 | 115200/384000/921600 可切換 | ||
TTL電平 | 3.3V | ||
CCD時鐘 | 4.8MHz | ||
TTL模擬輸出 | 0-5V，0.12mV，12bit高精度DAC | ||
最大幀率 | USB>140 fps，TTL串口>20 fps(@921600波特率) | USB觸發>100 fps，TTL串口>10 fps fps(@921600波特率) | |
曝光時間 | 20us ~65s;分辨率:20~65535um@1um，1-65535ms@1ms
| ||
平均次數 | 1-255 | ||
功耗 | 1W | ||
供電 | 3.0-5.5V，電流>250mA | ||

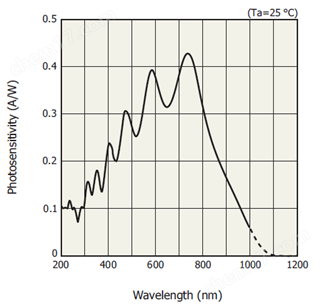

光譜響應圖 |
| ||

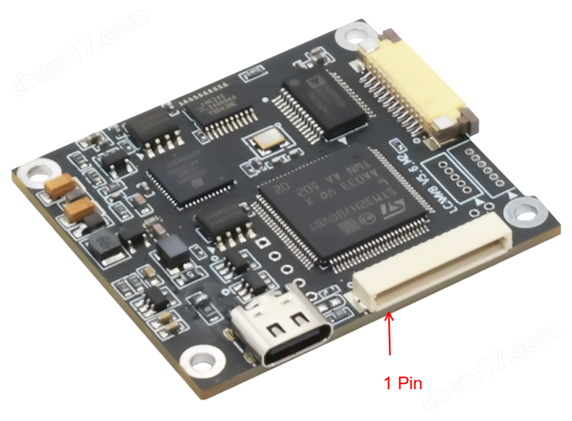

4、TTL接口 （連接器1.0-16Pin，電平3.3）：
腳位 | 名稱 | 功能 |
1 Pin | VUSB | 5V電源輸入 |
2 Pin | VGND | 5V-電源輸入 |
3 Pin | USB DP | USB 數據D+ |
4 Pin | USB DM | USB 數據D- |
5 Pin | SPI_MOSI | SPI 數據線 |
6 Pin | SPI_MISO | SPI 數據線 |
7 Pin | SPI_SCK | SPI 時鐘信號線 |
8 Pin | SPI_NSS | SPI 片選信號線 |
9 Pin | UART RX | 串口數據接口端口（3.3V） |
10Pin Pin | UART TX | 串口數據發送端口（3.3V） |
11Pin | Trigger In1 | 單次外部觸發輸入（3.3V） |
12Pin | Trigger In2 | 連續外部觸發輸入（3.3V） |
13Pin | Sync | 同步信號輸出（3.3V） |
14Pin | Trigger Out | 可編程輸出（V3.3V） |
15Pin | Analog Out | 可編程電壓輸出（0-3.3V 電壓范圍） |
16Pin | GND | GND |
Trigger In1：在脈沖上升沿時刻開始采集當前圖像，采集完成則自動輸出圖像，曝光時間MCU控制,默認高電平，下降沿觸發。
Trigger In2：外觸發引腳，3.3V電平，PWM脈沖輸入模式，高電平持續時間為CCD 的積分時間，低電平時間是采集和傳輸時間，低電平時間最小需持續4ms，高電平最小需持續10us。
Sync：輸出傳感器的同步觸發信號，正脈沖輸出，上升沿圖像傳感器電子快門打開，傳感器開始積分，高電平持續時間為曝光時間，可直接接氙燈的trig引腳。
Trigger Out：可編程輸出，提供了控制接口，用戶可通過軟件控制該端口的輸出狀態。
Analog Out：可編程模擬電壓輸出接口（V8M：0-3.3V的電壓范圍，分辨率0.8mV）。

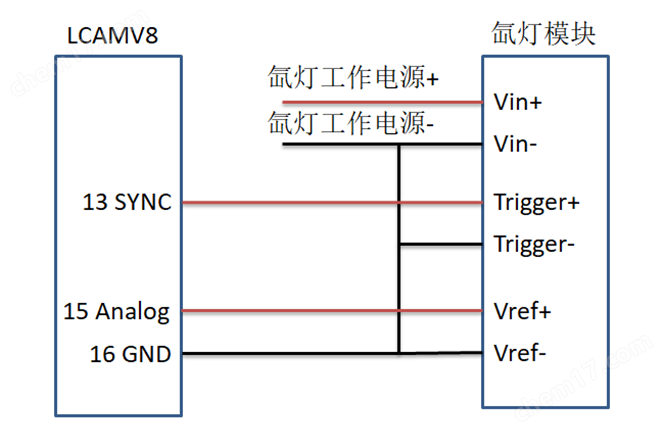

氙燈連接示例

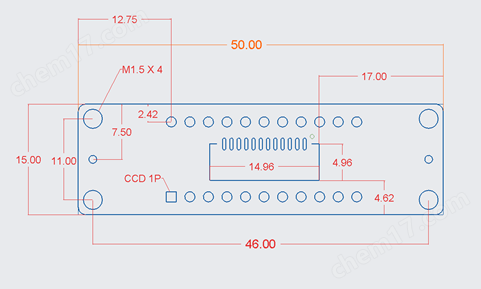

尺寸圖
小板尺寸：
