HIOKI/日本日置高精度存儲記錄儀MR6000詳細介紹：

MR6000是日置公司旗艦級的高速、高精度存儲記錄儀，主要面向高要求研發、質量評估和故障分析等嚴苛的工業與科研領域。它不僅僅是傳統的波形記錄設備，更是一個集成了數據采集、實時分析、高速存儲和可視化于一體的綜合性測量平臺。

HIOKI MR6000 核心特點總覽

1.  超高采樣率與高精度：最高1 MS/s（百萬樣本每秒）的同步采樣率，搭配16位高分辨率，能夠精確捕捉快速變化的信號細節。

2.  強大的通道擴展能力：主機可擴展至最多128通道（通過模塊化單元連接），滿足多點多參數的同步測量需求。

3.  大容量高速存儲：內置高速SSD固態硬盤（最大1TB），能夠長時間、無遺漏地記錄海量數據。

4.  豐富的測量模塊：提供電壓、溫度、應變、加速度、頻率、邏輯等多種模塊，實現“一機多用"。

5.  直觀的觸摸屏與強大的實時運算：配備大型觸摸屏，可實時顯示波形并進行復雜的數學運算和FFT分析。

6.  堅固的設計與可靠性：專為惡劣的工業環境設計，具備高抗噪聲和可靠性。

詳細技術規格與功能解析

基本參數（精度保證時間1年，調整后精度保證時間1年）

1. 測量性能

*采樣率：

*最高1 MS/s：所有通道在最高設置下可同步以1 MS/s采樣，確保高頻信號的時間一致性。

*多檔可調：可根據測量需求選擇不同的采樣率，以平衡數據量和記錄時長。

*分辨率：16位高分辨率A/D轉換器，提供高達1/65536的精細度，能夠分辨微小的電壓變化。

*帶寬：高達100 kHz（在1 MS/s下），能夠準確捕獲高頻動態信號。

2. 通道與輸入模塊

MR6000采用模塊化設計，用戶可以根據需求選擇不同的輸入單元（U8976/U8977等），每個單元可容納多個模塊。

*電壓模塊：支持多種量程（例如±6V， ±60V），直接測量電壓、電流（需配合傳感器）、功率等。

*溫度模塊：支持熱電偶（K， J， T， E等）和鉑電阻（Pt100），用于廣泛的溫度測量。

*應變模塊：配合應變片，用于應力、壓力和重量測量。內置橋路電源和自動平衡功能。

*加速度/ IEPE模塊：專用于連接IEPE接口的加速度傳感器，用于振動分析。

*頻率/轉速模塊：用于測量頻率、轉速和脈沖信號。

*邏輯模塊：用于捕獲數字信號，可與模擬信號同步分析，適用于嵌入式系統調試。

3. 數據存儲與傳輸

*內部存儲：標配或可選大容量SSD（如512GB或1TB），即使在最高采樣率下也能實現長時間連續記錄。

*外部存儲：支持通過USB接口將數據快速備份到外部存儲設備。

*網絡功能：內置LAN和GP-IB（可選）接口，支持遠程控制和數據傳輸，易于集成到自動化測試系統中。

4. 顯示與操作

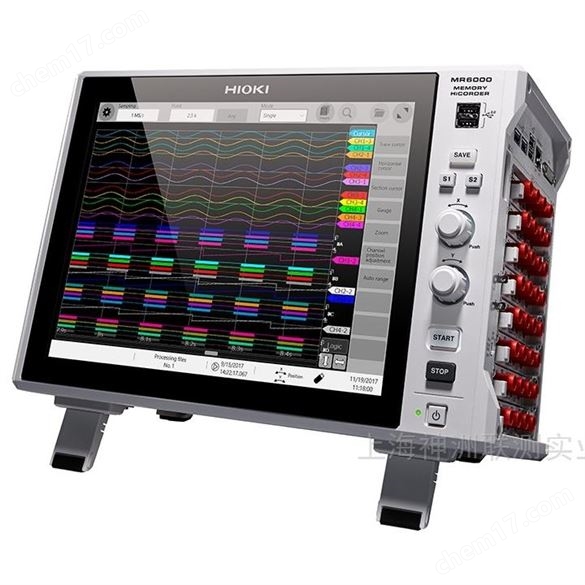

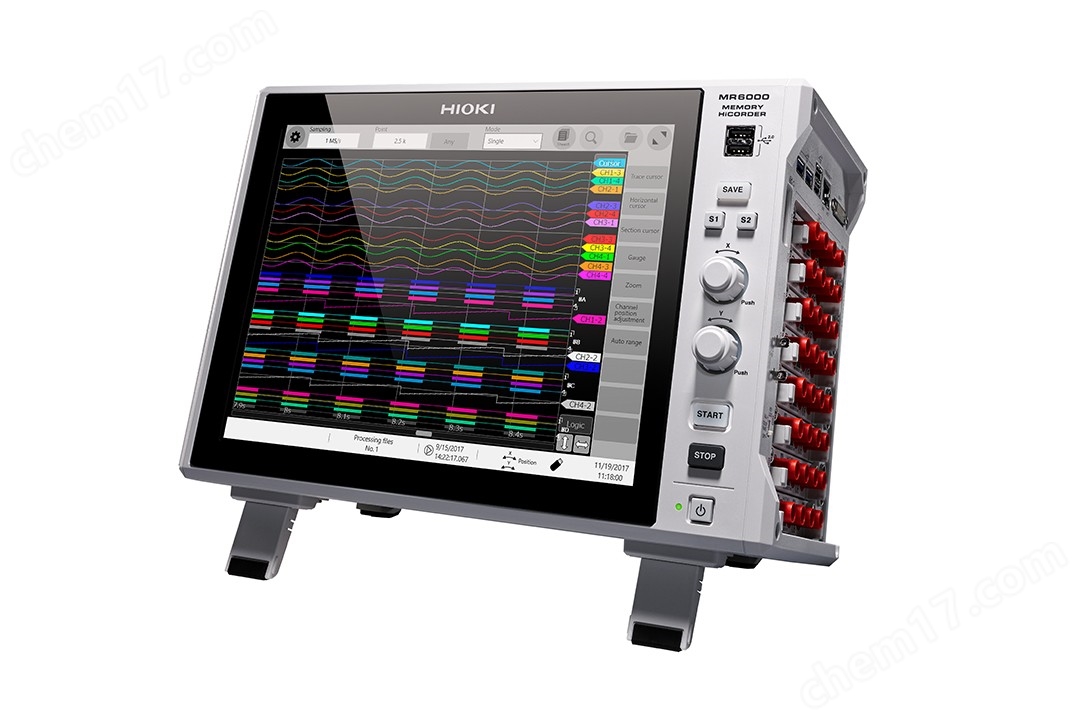

*大型觸摸屏：高分辨率的大型LCD觸摸屏，用戶可以像操作智能手機一樣，通過手勢（縮放、滑動）輕松查看和分析波形。

*多窗口顯示：屏幕可同時顯示波形、數值、條形圖、XY圖等多種視圖。

*實時運算功能：

*數學運算：可對多個通道進行加、減、乘、除、積分、微分等運算。

*FFT分析：實時將時域信號轉換為頻域信號，用于振動頻率分析和噪聲分析。

*自定義運算：用戶可以定義復雜的公式，實時計算功率、效率等派生參數。

5. 觸發與報警功能

*高級觸發：提供多種觸發模式（邊沿、窗口、邏輯等），確保在特定事件發生時開始或停止記錄，精準捕獲異?，F(xiàn)象。

*實時報警：可為每個通道設置上下限報警，當測量值超限，機器會發出聲音警報、屏幕提示或輸出繼電器信號，實現實時監控。

主要應用領域

MR6000憑借其強大的性能，在以下領域發揮著重要作用：

1.  電力電子研發：

*逆變器、變頻器的效率分析和波形記錄。

*電機驅動系統的動態特性評估（電壓、電流、功率、轉速）。

*開關電源的紋波和瞬態響應測試。

2.  汽車工業：

*ECU（電子控制單元）的功耗和信號分析。

*新能源汽車的電池包、BMS、電機驅動器的測試。

*車輛振動噪聲（NVH）測試與分析。

3.  設備狀態監測與故障診斷**：

*工廠大型設備（如風機、泵、壓縮機）的長期振動、溫度、應變監測。

* 捕捉生產線上偶發的電氣或機械故障。

4.  大學與科研機構：

*各種物理、化學、工程實驗中的多參數高速數據采集。

* 材料力學性能測試（應力-應變曲線）。

優勢總結

*一體化平臺：替代了傳統的多臺設備（如示波器、數據采集器、記錄儀），簡化了系統配置和布線。

*數據無遺漏：高速采樣和大容量存儲確保了在捕捉瞬態和偶發事件時不會丟失任何關鍵數據。

*高精度與高可靠性：日置在電測領域的深厚積累保證了測量的準確性和在工業環境下的穩定運行。

*出色的用戶體驗：直觀的觸摸屏操作和強大的實時分析功能，極大地提高了工程師的工作效率。

總結

HIOKI/日本日置高精度存儲記錄儀MR6000是一款面向高要求應用的旗艦級存儲記錄儀。它不僅僅是記錄數據，更是為了理解、分析和解決復雜的工程問題而生。對于需要同步捕獲多通道、高速、高精度信號，并進行深入分析的研發和質量保證團隊來說，MR6000是一個非常強大且可靠的工具。
