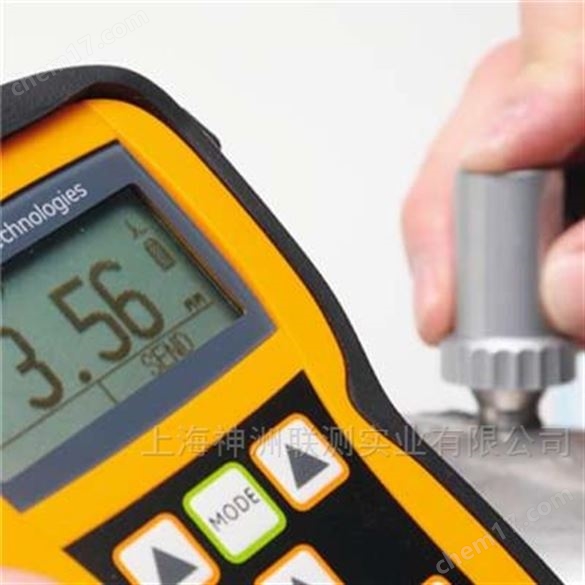

美國GE DM5E系列超聲波測厚儀 返回列表頁

美國GE DM5E系列超聲波測厚儀的詳細介紹：

美國GE DM5E系列超聲波測厚儀以其堅固耐用、高精度和用戶友好性而聞名，是工業領域應用非常廣泛的測厚儀之一。

概述

GE DM5E系列是一款高性能、數字式超聲波測厚儀，主要用于精確測量各種材料的厚度。它特別適用于在惡劣的工業環境中（如石油化工、壓力容器、造船、電力、航空航天等）進行現場檢測。其核心設計理念是：堅固、精準、易用。

主要特點

1.  出色的測量性能

*高精度：通?？蛇_(dá)±0.05mm，確保測量結果的可靠性。

*寬測量范圍：通常為 0.63mm 至 500mm（取決于材料、探頭和表面狀況），覆蓋絕大多數工業應用。

*高分辨率：0.01mm / 0.001 inch，可檢測微小的厚度變化。

2.  堅固耐用的設計

*全密封設計：符合IP67防護等級，能夠防塵并可在短時間內浸泡在水中，非常適合在多塵、潮濕或油污的現場使用。

*抗摔設計：通常能承受從一定高度（如1米）跌落至水泥地面的沖擊，堅固可靠。

*寬溫工作：工作溫度范圍廣（通常-10°C至50°C），適應嚴寒或酷熱環境。

3.  用戶友好性

*直觀的界面：大屏幕LCD顯示屏，圖標和數字清晰易讀。

*簡單的單鍵操作：很多常用功能（如凍結、校準、模式切換）都通過專用按鍵完成，戴手套也能輕松操作。

*V路徑修正：自動補償探頭磨損，延長探頭使用壽命并保證長期測量的準確性。

4.  強大的軟件功能

*多種測量模式：

*標準模式：用于常規厚度測量。

*最小值捕獲模式：自動捕獲并顯示一組測量值中的最小值，非常適合用于檢測腐蝕區域，因?yàn)樗芸焖僬业焦鼙诨蛉萜鞅谧畋〉牡胤健?/span>

*差值/減薄模式：顯示當前測量值與預設參考值之間的差值，直觀顯示腐蝕或磨損量。

*高/低報警：可設置厚度閾值，當測量值超出范圍時，儀器會發出聲音或視覺警報。

*數據記錄與傳輸：

*內置大容量存儲器，可存儲數萬個測量值及對應的A掃描波形。

*可通過USB接口將數據上傳至電腦，使用GE的配套軟件（如 MeasureLink）進行數據分析、生成報告和管理資產。

5.  靈活的探頭配置

*支持多種頻率的探頭（如5MHz, 10MHz等），以適應不同材料（金屬、塑料、玻璃、陶瓷）和測量范圍（薄壁或厚壁）。

*提供多種探頭形式，如標準直探頭、小管徑探頭、高溫探頭（帶延遲塊，可用于高達300°C以上的表面）等，滿足特殊應用需求。

技術規格（典型值，具體因型號而異）

顯示：高對比度LCD，帶背光

測量范圍： 0.63 - 500 mm（鋼）

聲速范圍： 1000 - 9999 m/s

分辨率： 0.01 mm / 0.001 inch

精度： ±(0.05 mm + 0.1%×厚度值)

探頭頻率： 通常標配5MHz，支持多種頻率探頭

數據存儲： 可存儲數萬個厚度讀數和A掃描波形

外殼防護： IP67

接口： USB

電源： 2節AA電池，續航時間長

工作溫度： -10°C 至 50°C

主要應用領域

*石油與天然氣：測量管道、儲罐、平臺結構件的壁厚腐蝕情況。

*壓力容器與鍋爐：定期檢驗，監測內壁腐蝕和沖蝕減薄。

*電力行業：檢測發電廠的高溫管道、鍋爐水冷壁管的厚度。

*化工行業：測量各種反應釜、輸送管道在腐蝕性介質中的壁厚。

*造船與海事：檢測船體、甲板、艙壁的腐蝕。

*航空航天：測量飛機蒙皮、結構件的厚度。

*制造業：對塑料制品、玻璃制品、鑄件等進行厚度質量控制。

總結

優點：

* 較高的可靠性：IP67防護和抗摔設計使其成為真正的現場工具。

*測量精準穩定：V路徑修正和高精度保證了長期測量的可信度。

*操作簡單快捷：專為現場工程師設計，上手快，效率高。

*功能全面：從基礎測量到高級腐蝕監測和數據管理。

*品牌信譽：GE（現已并入 Baker Hughes旗下，但品牌和技術保留）是無損檢測領域的全球優秀品牌。

注意事項：

*正確測量需要良好的表面準備（清理油漆、銹層、涂層等）。

*對于高溫測量，必須使用專用高溫探頭并遵循操作規程。

*儀器本身精度高，但最終測量結果的準確性很大程度上依賴于操作人員的校準和操作技能。

總而言之，GE DM5E系列超聲波測厚儀是一款工業級的、經久耐用的專業工具，是需要在苛刻環境下進行高精度厚度測量的工程師和技術人員的理想選擇。
