奧林巴斯顯微鏡面對復雜樣品適配方案
奧林巴斯 OLS5100 激光共聚焦顯微鏡在結構設計上充分考慮不同使用場景，機身采用模塊化組裝方式，可根據需求靈活添加附件。例如，針對高溫樣品檢測，可搭配專用高溫樣品臺，其與機身的連接接口采用標準化設計，安裝時無需復雜調試，單人即可在 10 分鐘內完成裝配。
奧林巴斯顯微鏡面對復雜樣品適配方案
一、適配多樣樣品的結構細節

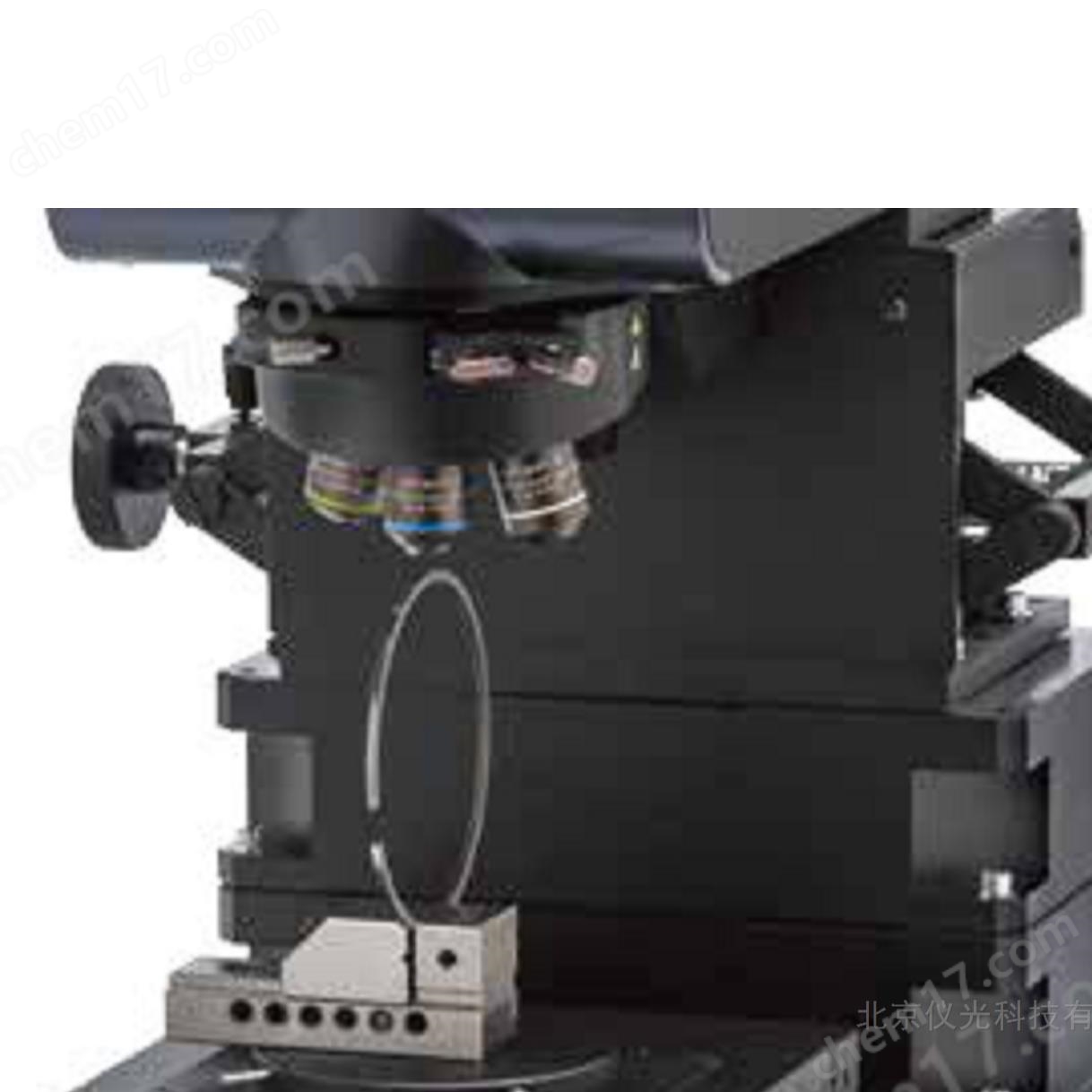

奧林巴斯 OLS5100 激光共聚焦顯微鏡在樣品兼容性設計上頗具巧思，其樣品臺采用可調節式夾具，能固定從 2mm×2mm 的微型電子元件到 150mm×150mm 的大型晶圓等不同尺寸樣品。夾具內側包裹軟質橡膠墊，既能避免金屬夾具對樣品表面造成劃痕，又能增強固定穩定性，尤其適合玻璃、陶瓷等易滑材質樣品。
設備搭載的升降式物鏡轉盤可容納 6 個不同倍率物鏡，從 5 倍到 100 倍倍率覆蓋，切換時通過電動控制，轉盤轉動平穩無卡頓，物鏡定位偏差小于 0.01mm，無需反復校準焦距。針對高反光樣品，機身側面設有偏振光調節旋鈕，可通過調整偏振角度減少反光干擾，讓金屬、鍍膜等樣品的微觀結構更清晰呈現。
二、穩定可靠的檢測性能
該設備的激光光源采用恒溫控制技術，光源模塊內部溫度波動控制在 ±0.5℃以內，確保激光輸出波長穩定在 405nm，避免因波長偏移影響檢測精度。在掃描速度方面，提供三檔可調模式，低速模式適合高分辨率成像，中速模式平衡效率與精度，高速模式每分鐘可完成 3 個 10mm×10mm 樣品的掃描，滿足批量檢測需求。
對于透明或半透明樣品，OLS5100 的分層掃描功能可發揮作用。以塑料薄膜檢測為例，設備能從薄膜表面到內部每 50nm 為一層進行掃描，生成 3D 分層圖像，清晰觀察薄膜內部氣泡、雜質分布情況。同時，設備的信號采集系統采用 16 位灰度等級，可捕捉樣品表面細微的灰度差異，助力區分不同材質區域。
三、關鍵參數與型號分類
OLS5100 系列型號豐富：OLS5100-TAF 配備低溫樣品臺，低溫度可達 - 40℃，適合低溫環境下的生物樣品檢測；OLS5100-MAF 則針對磁性材料設計，樣品腔采用無磁材質，避免磁場對檢測結果產生干擾。
四、清晰易懂的操作步驟
樣品固定：根據樣品尺寸調整夾具，將樣品平穩固定在樣品臺上，確保樣品表面無傾斜。
物鏡選擇：通過設備控制面板選擇合適倍率的物鏡，系統自動完成物鏡切換與初步對焦。
參數調節：針對樣品特性，調整激光強度、掃描速度等參數，若為高反光樣品，可開啟偏振光功能并調節角度。
檢測與保存：點擊 “開始檢測"，設備自動完成掃描與數據采集，檢測結束后，可選擇保存原始圖像或生成分析報告。
五、多領域應用場景
在材料科學領域，某科研團隊利用 OLS5100 研究復合材料界面結合情況，通過分層掃描清晰觀察到纖維與基體的結合狀態，為優化復合材料制備工藝提供依據。在食品行業，可檢測食品包裝薄膜的厚度均勻性與表面平整度，確保包裝材料符合安全標準。在珠寶檢測中，能觀察寶石內部包裹體與裂紋分布，為寶石鑒定提供微觀層面的參考數據。奧林巴斯顯微鏡面對復雜樣品適配方案
