礦用TS249型閘瓦磨損開關絞車間隙檢測

閘瓦間隙的調整設定：
將液壓站油壓升到開閘油壓后，將閘瓦間隙調整到1～1.5mm，然后調整如圖上1調整螺釘，讓行程開關的觸頭推桿頂?shù)綋醢迳喜⒅敝谅牭介_關發出嘀噠聲響即停，此時的常閉觸點發生斷開狀態，此時的開關狀態進行固定，利用常閉觸點對閘瓦間隙量進行控制。當閘瓦磨損量加上初始閘瓦間隙量達到2.2mm時，開關狀態即發生變化，即行程開關已斷開的常閉又進行閉合，利用此閉合后的狀態送出信號到報jing裝置進行報jing。

碟簧檢測調整設定：

碟簧檢測可采用行程開關的常開觸點狀態進行。讓制動器處于開閘狀態，將閘瓦磨損開關的觸頭推桿頂?shù)綋醢迳现钡铰牭洁謬}聲，然后再將磨損開關向后退出2mm再固定，如果碟簧出現而使開閘后的間隙量出現與往常多出2mm以上后即認為故障，此時開關的常開觸點出現閉合，送出信號進行報jing。

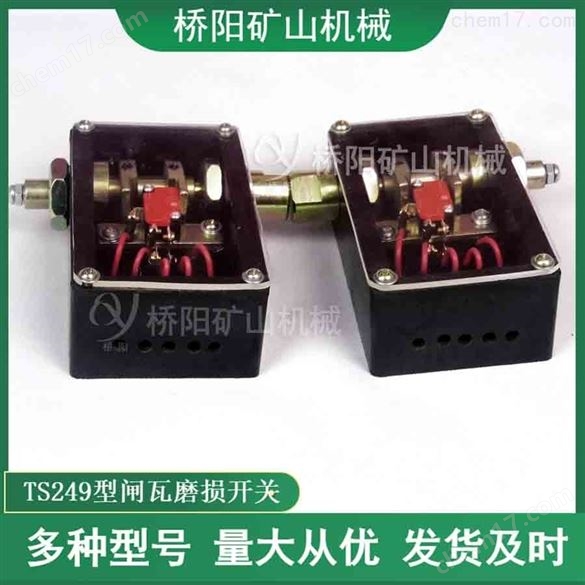

閘瓦磨損開關是為檢測和控制提升機盤形制動器的閘瓦間隙而設計的，是機械式開關量干接點輸出形式，可以完成對閘瓦間隙的檢測（使用常閉觸點）和碟簧破損（使用常開觸點）的監控。在應用到提升機盤形制動器上后，可直接接入“閘瓦磨損報jing裝置"上進行監控，在遇問題時能自動進行聲光報jing；另外也可以接入電控系統，在遇問題時可對電控進行自動斷電處理。
