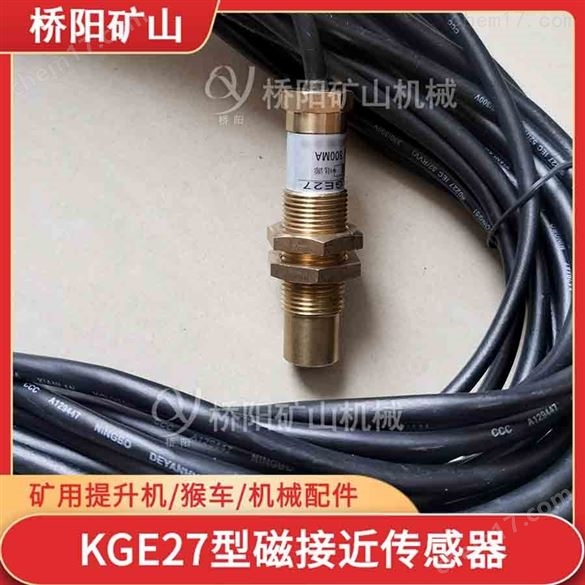

礦用提升機配件 KGE27型磁接近傳感器

KGE27磁性開關產品特性

1、作用距離遠： a.電磁鐵zui大作用距離120mm；b.永磁鐵zui大作用距離150mm。

2、帶負載能力強：可直接帶3A（有效值）負載，而無需加中間繼電器過渡。

3、靈敏度較高，反應速度較快：響應時間小于2.5ms。

4、能在惡劣環境工作： a.適應溫度范圍寬：-50℃... 120℃；b.具有較強的防護等級：IP65；c.防水、防灰塵。

5、安全可靠：只要在開關附近無強磁場，同時按產品技術說明書要求安裝，就能確保開關50萬次沒有誤動作，可靠性100%。

6、磁接近開關的工作特點：是靠磁感應動作的非接觸開關，從根本上解決了因接觸而產生誤動作的問題。

7、應用范圍比較廣：主要應用于焦?fàn)t設備、翻車機設備其他鋼鐵設備。

產品說明：

1、構成磁接近開關是由磁體和開關觸頭兩個部分構成。磁體分為電磁體和永磁體兩種，根據控制的需要進行選擇。開關觸頭又分為常開接點，常閉接點及轉控接點三種形式，也是根據實際需要進行選擇。磁體和觸頭要裝在同一個軸線上，且二者間的距離在工作距離之內。在開關觸頭的周圍，不能有強磁場，以免造成影響。電磁體需要用直流電24V供電，開關觸頭的兩根引線要串接電源和負載，且不可只接電源而造成短接燒毀觸點。接線應盡量短，盡可能遠離其它配線。

2、功能非記憶型磁接近開關，為非接觸的，具有通，斷或轉換功能，以便實現對位，限位和各種控制目的。

KGE27磁性接近開關、磁感應開關是種磁性接近開關和市場上的一般型磁性接近開關不同，本公司生產的礦用磁性接近開關wanquan按照煤安標準生產。

詳細說明

本公司生產的磁接近開關產品的zui大特點：

1、作用距離遠：a.電磁鐵zui大作用距離120mm；b.永磁鐵zui大作用距離150mm。

2、帶負載能力強：可直接帶3A（有效值）負載，而無需加中間繼電器過渡。

3、靈敏度較高，反應速度較快：響應時間小于2.5ms。

4、能在極惡劣環境工作：a.適應溫度范圍寬：-50℃——+120℃；b.具有較強的防護等級：IP65；c.防水、防灰。

磁性傳感器提供高的外殼的強度。該產品其結構簡單，工作可靠、安裝、使用、維護方便，可以作為安全門、搖臺、推車機、阻車器、道岔及罐籠位置等信號的傳感器。

二、主要技術指標

(1)接點工作電壓：DC 24V（我公司另有交直流0-220V高電壓、大電流產品）

(2)接點工作電流：≤0.4A

(3)控制距離：≤100mm
(4)感應元件尺寸：φ20mm×95mm
(5)IP防護等級：IP68(防塵、防水，防bao、防震、防拉脫，可以潛水工作）。

注1：防震-傳感器內部采用環氧樹脂封裝，不懼怕劇烈震動。

注2：防拉脫-出線端采用防水接頭不僅防水，而且可以防止導線受到意外較大拉力而不拉傷內部芯片。

三、出廠試驗標準

絕緣電阻試驗：外殼與導線端絕緣電阻不小于50MΩ。

介電強度試驗：外殼與導線端承受2500V/50HZ，歷時1分鐘的介電強度試驗。國家標準為2000V。

四、工作原理

將磁性元件（動塊）移動到距離感應元件（靜塊）100mm以內時感應元件內接點閉合，發出信號。由PLC實現其信號操車綜合控制功能。
