S-5型自整角機 指示角度微電機礦用電子元件 返回列表頁

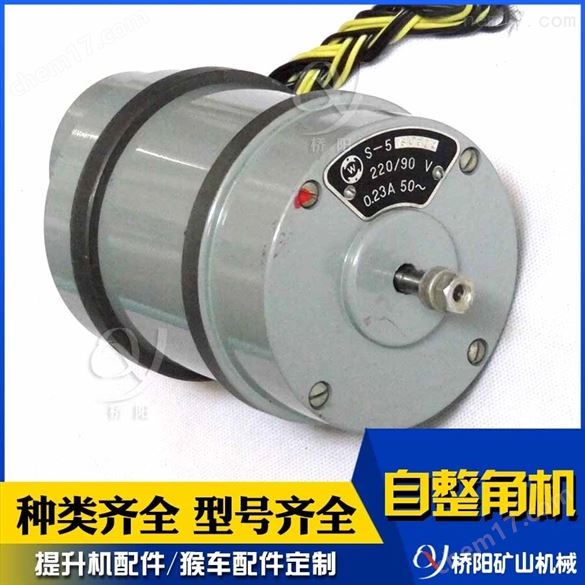

S-5型自整角機 指示角度微電機礦用電子元件

S系列自整角機

主要用作角度的遠距離傳送、接收和變換。在同步傳動、追隨系統和計算解答等裝置中使用。使用條件說明：海拔：不超過4000米。周?chē)h(huán)境溫度－40到＋50℃。相對濕度：在25℃時不大于95+3％。雙振幅2.5毫米，頻率15HZ。沖擊：加速度7G，80次/分鐘。

使用條件說明：

海拔：不超過4000米。
周?chē)h(huán)境溫度－40到＋50℃。
相對濕度：在25℃時不大于95+3％。
雙振幅2.5毫米，頻率15HZ。
沖擊：加速度7G，80次/分鐘。
型號表示：
S-3--自整角接收機。
S-4--自整角變壓器。
S-5--自整角發送機。
S-6--差動式發送機。

型號    勵磁電壓    頻率HZ    勵磁電流    次級電壓
S-3       220V          50           0.3A           90V
S-4       90V            50          0.06A          55V
S-5       220V          50           0.3A           90V
S-6       90V            50          0.36A          90V

BDBS系列型自整角機有兩套繞組，一套三相同步繞組，一套單相勵磁繞組。自整角機由帶有縱向鐵芯的機殼，嵌有三相同步繞組的定子、勵磁繞組、導磁環、帶有滾珠軸承的轉子和端蓋組成。

BDBS系列型自整角機為封閉式結構，當它用作接收機時，有一個特殊的阻尼裝置，即裝在軸上的機械阻尼器。該型無接觸式自整角機與接觸式自整角機相比，其特點是無滑動接觸，在缺乏維護的環境中和受到顛簸、振動的系統中使用。

該型自整角機有兩套繞組，一套三相同步繞組，一套單相勵磁繞組。自整角機由帶有縱向鐵芯的機殼，嵌有三相同步繞組的定子、勵磁繞組、導磁環、帶有滾珠軸承的轉子和端蓋組成。
