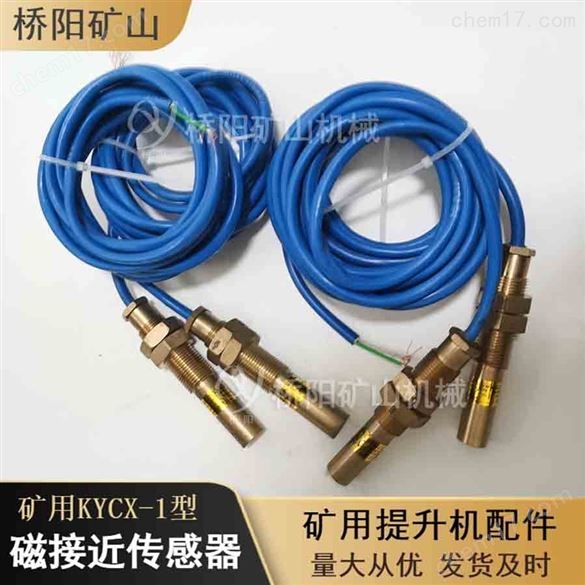

礦用KYCX-I型磁接近傳感器  磁性限位開關

一、用途

kycx-1 型磁性限位開關，適用于煤礦井下瓦斯、煤塵等危險場所使用（有煤安證），作為井筒提升機減速點，限位停車、過卷保護開關、裝卸載閘門、風門控制及巷道運輸、礦車計數，推車機、阻車器，播臺還被廣泛應用于礦山、機械、輕工、冶金、化工、紡織及科研等部門的自動化控制裝置及繼電保護裝置中做快速切換電路之用。

二、工作原理
本開關是由靜件磁性開關和動件控制磁鋼組成，采用磁場感應原理，使內部開關動作，達到接點通斷的目的，實現對外電路的控制，克服了機械碰撞開關存在的接觸不良，易損壞等特點。

三、結構及性能

本開關的外殼和控制磁鋼的外殼，均采用黃銅（Hpb59--1)或不銹鋼鑄造精加工而成。體積小，重量輕，具有抗砸，強度高，安裝使用維修方便，防塵、防水等特點，芯子采用環氧樹脂密封結構，提高安全可靠性，防護等級Ip54。

控制磁鋼采用特殊結構組成，性能穩定，可直接安裝在鐵質材料物體上，不會引起外磁場短路。

四、技術指標

開關與控制磁鋼最大有效距離：≥115mm

開關與磁鋼最大相對運動速度：15M/S

開關可靠動作次數KYCX--1型 100000

五、使用環境

環境溫度：-20℃ +55℃

環境濕度：95+（-）3%(環境溫度25°C)

海拔高度：<2000M

六、具體參數

型號：KYCX-1型

額定電壓：AC/DC　12V-127V-220V
額定電流：AC/DC　1A
額定功率：AC/DC　200W（純阻性負載）
外形尺寸：130×48×23mm
重 量：0.65kg
