MBS電流互感器ASK 31.4 80/5 Kl.1 2,5VA

MBS ?ASK 31.4 電流互感器技術規格

?基礎參數?

產品型號：8237 ASK 31.4

一次電流（Primary Current）：40

二次電流（Secondary Current）：1

負載（Burden）：1 VA

精度等級（Accuracy Class）：1

?尺寸規格?

母線1（Bus bar 1）：30×10 mm

母線2（Bus bar 2）：2×20×10 mm

圓形導體（Round conductor）：28 mm

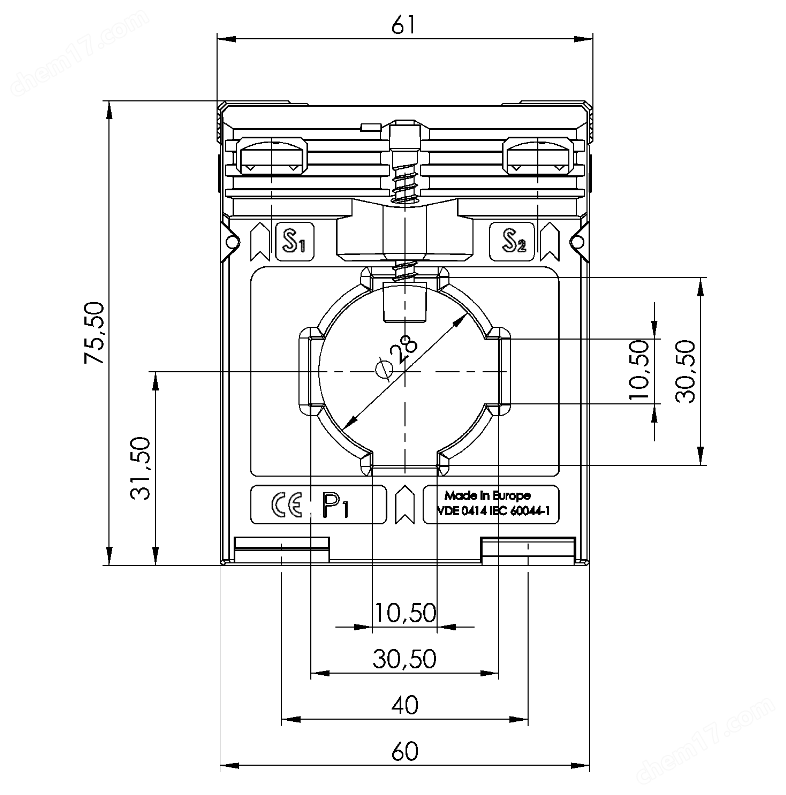

外形尺寸：寬60 mm × 高75.5 mm × 深58 mm

?技術數據?

熱額定連續電流（Icth）：1.0 × Ipr

熱額定短時電流（Ith）：60 × Ipr（1秒）

最大工作電壓（Um）：0.72 kV

絕緣測試電壓：3 kV（有效值，50 Hz，1分鐘）

額定頻率：50/60 Hz

絕緣等級：E

?通用技術特性?

過流限制系數：參見銘牌

工作溫度范圍：-5°C 至 +50°C

存儲溫度范圍：-25°C 至 +70°C

外殼材料：黑色聚碳酸酯（阻燃、超聲波焊接）

二次端子：鍍鎳，配M5×10mm鍍鎳螺絲

描述：

夾式電流互感器，初級額定電流為 30 A 至 7,500 A，次級額定電流為 5 A 或 1 A，精度等級為 0.2s、0.2、0.5s、0.5 和 1。所有設備均配有必要的固定材料。

作為一種選擇，可以根據導軌窗口提供初級導體導軌（電解銅、鍍鎳），包括 DIN 933 螺釘，配有螺母、墊圈和彈簧墊圈，用于安裝在母線或類似材料中。

MBS AG 目前生產 10,000 多臺 0.5 系列低壓電流互感器，CTB 系列的最大工作電壓為 0.72 kV 或 1.2 kV。

所有產品均按照 DIN EN 61869-1/2、VDE 0414-9-1/2 和 DIN 42600 的指定技術要求制造，并基于引用標準的當前有效版本。

產品的主要應用領域?yàn)闄C(jī)械和設備工程、造船和風力發電。

得益于專業工程師和專業銷售顧問的廣泛范圍和個性化建議，您將為您計劃的每種應用找到低壓電流互感器。

作為一種選擇，可以根據導軌窗口提供初級導體導軌（電解銅、鍍鎳），包括 DIN 933 螺釘，配有螺母、墊圈和彈簧墊圈，用于安裝在母線或類似材料中。
