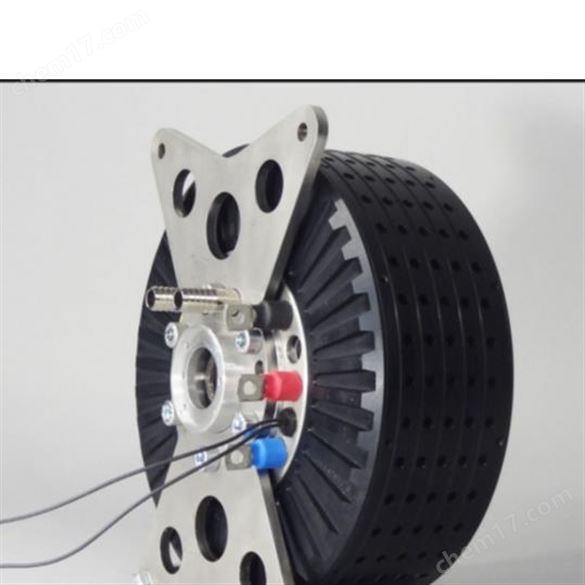

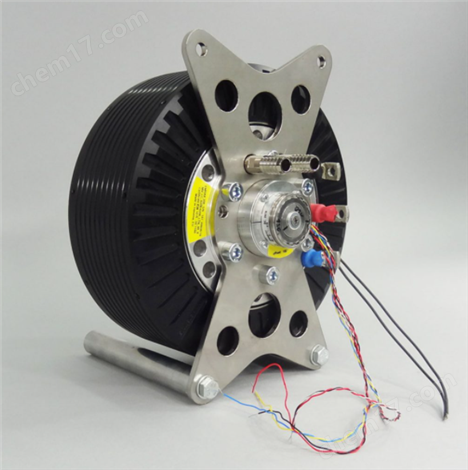

EMRAX軸向磁通永磁同步電機188

EMRAX 188 電機技術規格

?1. 基礎信息?

?型號?：EMRAX 188，軸向磁通永磁同步電機，高功率/扭矩密度設計，適用于垂直起降（VTOL）、超輕型航空、摩托車、汽車及船用外機等場景。

?尺寸與重量?：直徑188 mm，長度79 mm，重量7.1-7.9 kg（因冷卻方式不同）。

?冷卻方式?：支持風冷（AC）、液冷（LC）及混合冷卻（CC），防護等級IP21/IP66。

?2. 性能參數?

?功率?：

峰值功率：60 kW（S2工況，持續2分鐘）

持續功率：37 kW（S1工況）

?扭矩?：

峰值扭矩：100 Nm

持續扭矩：56 Nm

?轉速?：最高8000 RPM，電壓范圍50-660 V，效率高達96%。

?傳感器?：解析器或編碼器，集成溫度傳感器（KTY 81/210）。

?3. 電氣特性?

?電壓配置?：分高壓（HV，660 V）、中壓（MV，390 V）、低壓（LV，160 V）版本。

?電流與電阻?：

峰值電流：190-900 ARMS（因電壓版本不同）

相電阻：1.02-14.37 m?（25°C下測量）

?電感與磁通?：單相電感12.5-188.5 µH，軸向磁通0.01025-0.04201 VS。

?4. 機械與結構?

?軸承配置?：6205 | 3204軸承，轉子慣量0.00989 kg·m2。

?繞組?：星型連接，10極對數，支持UVW或雙UVW連接。

EMRAX 產品分類：

1，EMRAX電機根據外徑劃分為

EMRAX188系列

EMRAX208系列

EMRAX228系列

EMRAX268系列

EMRAX348系列

EMRAX 優勢

在最短的時間內定制

功率密度

（高達 10 kW/kg）

效率（高達 98%）

緊湊耐用的設計

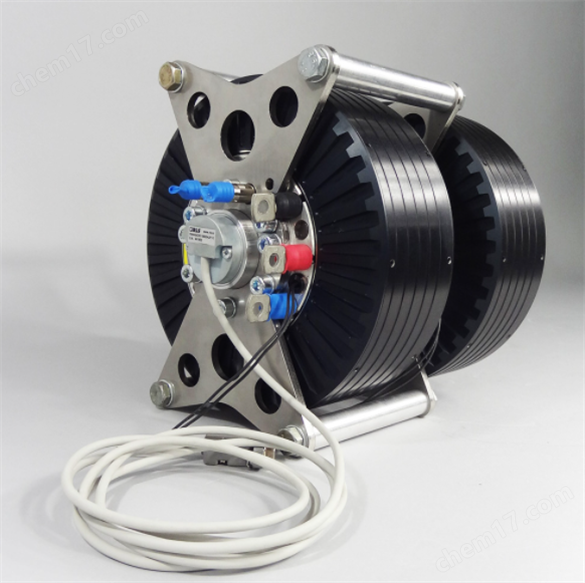

堆疊選項

認證

EMRAX是一家制造和開發公司，其主要產品是創新的軸向磁通電機。發動機的獨特之處在于能夠極快地適應客戶的需求。此外，我們的電機在出色的高功率/扭矩密度、重量輕和緊湊的設計方面從其他軸向磁通電機中脫穎而出。
