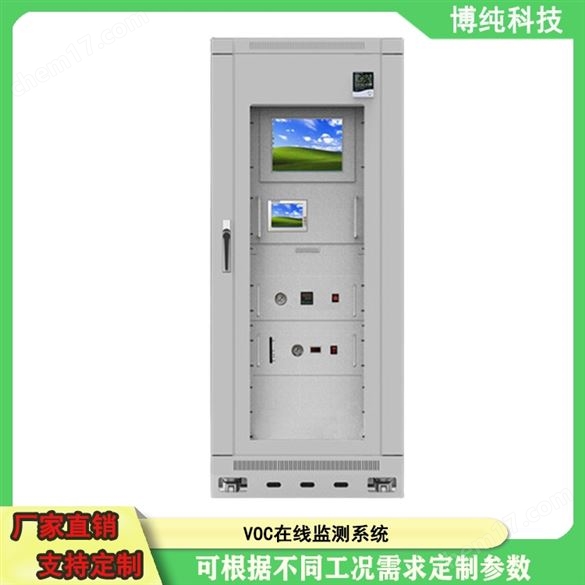

揮發性VOCs在線監測系統 返回列表頁

 一、系統核心構成

一套完整系統通常由“采樣單元+預處理單元+分析單元+數據采集與傳輸單元+輔助單元"五部分組成，各單元協同實現“樣品采集→凈化→檢測→數據上報"的全流程自動化運行。

 單元名稱                             核心組件                                功能作用

采樣單元                  采樣探頭、采樣管線（伴熱）、過濾器  從污染源（如煙囪）或環境空氣中采集代表性樣品，伴熱管線可防止VOCs冷凝損失。

預處理單元              除水裝置（冷干機/滲透膜）、除雜裝置  去除樣品中的水分（避免影響檢測精度）和粉塵、油污等雜質，保護分析單元。

分析單元                檢測器、光源/色譜柱（依技術而定）          核心模塊，實現對樣品中VOCs濃度的定量分析，是系統精度的關鍵。

數據采集與傳輸單元   數據采集器、4G/5G/以太網模塊       自動采集檢測數據，進行存儲、校準和合規性判斷，并上傳至環保監管平臺（如省/市污染源在線監控系統）。

輔助單元                零氣發生器、標準氣體鋼瓶、空壓機   提供系統校準用的“零氣"（潔凈空氣）、標準氣體（用于定期校準精度），及設備運行所需的壓縮空氣。

  二、主流檢測技術原理

光離子化檢測法（PID）：“快速響應"的簡易技術

原理：利用高能紫外燈（如10.6eV）照射樣品，使VOCs分子電離產生正離子和電子；離子在電場作用下形成電流，電流強度與VOCs濃度成正比，進而推算濃度。

優勢：分析速度快（響應時間<1秒），可實時監測濃度變化；設備體積小、成本較低，適合現場便攜或在線監測；無需復雜預處理。

適用場景：環境空氣VOCs快速篩查、無組織排放監測（如廠區邊界）、應急監測（如泄漏溯源）。

PID      響應快、成本低          無法分組分、易干擾       0.01-10mg/m3       <1s      無組織排放/應急監測

三、系統關鍵性能指標

1. 檢出限與測定下限：

   檢出限（DL）：系統能識別的濃度（如GC-FID對非甲烷總烴的檢出限需≤0.1mg/m3）；

   測定下限（LOQ）：能準確定量的濃度，通常為檢出限的3-5倍。

2. 準確度與精密度：

   準確度：測量值與真實值的偏差（用“相對誤差"表示，國標要求≤±10%）；

   精密度：多次測量結果的一致性（用“相對標準偏差RSD"表示，要求≤5%）。

3. 響應時間：

   從樣品進入系統到檢測器輸出穩定信號的時間，PID通常<1秒，GC通常<15分鐘，需根據監測場景選擇（如應急監測需快響應）。

4. 零點漂移與跨度漂移：

   零點漂移：連續運行24小時，零氣（潔凈空氣）測量值的變化（要求≤±5%滿量程）；

   跨度漂移：連續運行24小時，標準氣體測量值的變化（要求≤±10%滿量程），直接反映系統穩定性。

5. 數據有效率：

   系統正常運行并上傳有效數據的時間占比，環保部門要求≥90%（否則數據可能不被認可）。

四、典型應用場景

揮發性VOCs在線監測系統的應用需結合“污染源類型"和“監測目的"，常見場景包括：

1. 固定污染源排氣筒監測：

   應用對象：化工、涂裝、印刷、石油煉制等行業的廢氣排放筒；

   監測組分：非甲烷總烴（NMHC）、苯、甲苯、二甲苯、乙酸乙酯等特征VOCs；

   技術選擇：優先選用GC-FID（符合國標），若需多組分監測可搭配FTIR。

2. 無組織排放監測：

   應用對象：廠區邊界、車間內、儲罐區等無組織逸散區域；

   監測目的：防止VOCs擴散至周邊環境，滿足廠界濃度限值要求（如GB 37822-2019《揮發性有機物無組織排放控制標準》）；

   技術選擇：PID（快速響應、低成本）或便攜式FTIR。

3. 環境空氣質量監測：

   應用對象：城市環境空氣自動監測站、化工園區空氣質量監測站；

   監測組分：總VOCs（TVOC）、苯系物、醛酮類等；

   技術選擇：GC-FID（苯系物）、PID（TVOC）或MS（痕量監測）。

4. 應急監測與泄漏溯源：

   應用場景：VOCs儲罐泄漏、管道破裂等突發事故；

   技術選擇：便攜式PID（快速定位泄漏點）或車載FTIR（大范圍篩查）。

 總結

揮發性VOCs在線監測系統的選擇需“按需匹配"——固定污染源合規監測優先選GC-FID，無組織/應急監測優先選PID，多組分同步監測可選FTIR。
