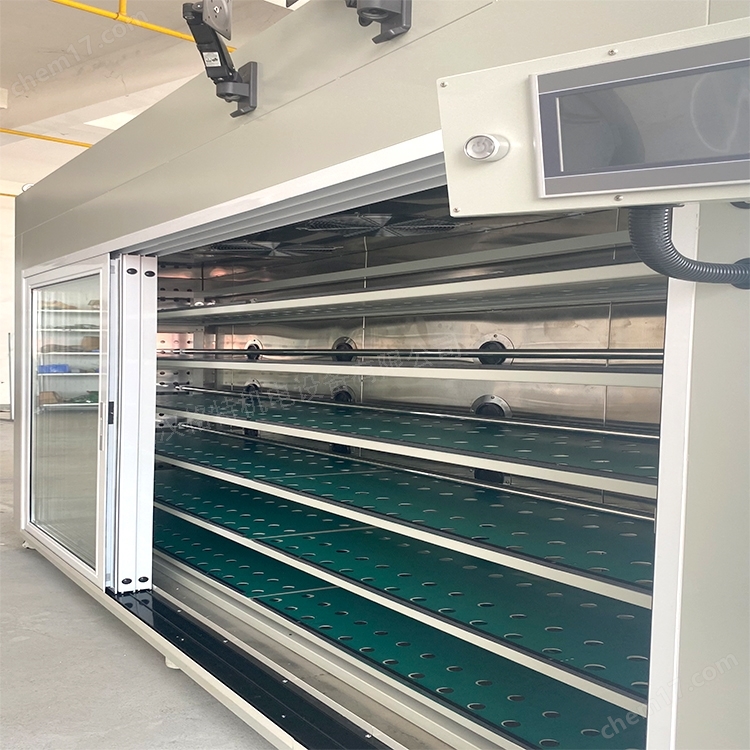

OBC車載充電器老化柜 返回列表頁

OBC 車載充電器進行老化測試是為了從源頭上避免車輛交付后因OBC故障導致的充電問題。

OBC車載充電器老化柜的核心系統

1、可編程負載系統：提供多模式負載，采集產品電性能參數

2、環境模擬系統：精準控制溫濕度，施加環境熱應力

3、電氣供電系統：為測試產品提供穩定供電，實現分路獨立控制

4、數據采集與控制系統：執行測試程序，實時監控?cái)?shù)據，遠程報警與控制

5、安全防護系統：漏電保護器、超溫保護器、煙霧傳感器、電子聯鎖門防止電氣故障、環境失控及人員誤操作風險

老化模式

1、高溫滿功率恒定老化模式：目的是測試其穩定性

參數設置：

環境溫度：85℃（模擬夏季車內暴曬后的高溫環境，符合 QC/T 895 標準要求）

負載類型：恒定滿功率（如 3.3kW OBC 施加 3.3kW、6.6kW OBC 施加 6.6kW）

老化時長：1000-2000h（常用 1000h，確保覆蓋 OBC 初期使用周期的可靠性）

2、動態負載循環老化模式：目的是測試其負載適應性

參數設置：

環境溫度：常溫 25℃或高溫 60℃

負載循環：按 “20% 額定功率（1h）→50% 額定功率（1h）→100% 額定功率（2h）" 循環，單次循環 4h，總時長 1000h

特殊條件：每 10 個循環插入 1 次 “暫停 - 重啟"（模擬中途斷開充電后再次啟動）

3、常溫低負載老化模式：目的是快速篩查基礎功能故障

參數設置：

環境溫度：常溫 25℃

負載類型：30% 額定功率（如 11kW OBC 施加 3.3kW）

老化時長：24-48h（短時間快速覆蓋基礎功能）

還有惡劣環境模擬，例如-40℃~85℃的高低溫循環老化試驗，高溫高濕的濕熱老化試驗等等

OBC車載充電器老化柜合格判定標準：

生產篩選：性能衰減率≤3%、安全測試達標

研發驗證：性能衰減率≤5%、滿足設計壽命預期（如 5000h 老化后性能仍達標）

合規檢測：符合 GB/T 18487.1、QC/T 895 等標準的所有要求，無重大故障。
