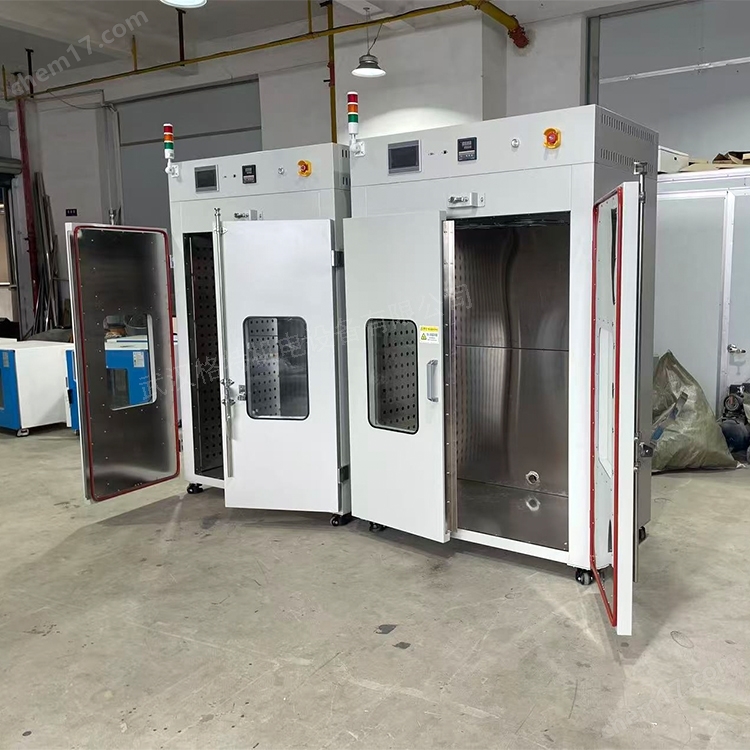

車載吸頂屏老化箱 返回列表頁

汽車車載吸頂屏老化箱核心作用

1、暴露顯示系統缺陷：高溫會導致背光模組光衰、液晶分子響應變慢、觸控 IC 性能衰減，通過老化可提前發現 “屏幕亮度驟降、殘影殘留、觸控失靈" 等問題；

2、驗證電路長期穩定性：吸頂屏內部驅動板、電源模塊、電容等元器件，在高溫下易出現 “芯片過熱死機、電容漏電、焊點脫焊"，老化測試可篩選早期失效品，確保電路長期穩定；

3、匹配車載高溫壽命：整車設計壽命通常 8 年 / 15 萬公里，高溫老化通過 “85℃/1000h" 加速測試，驗證吸頂屏是否滿足壽命要求，避免中期故障。

汽車車載吸頂屏老化箱技術參數

有效容積：約1.4立方米

內部有效尺寸：750*1110*1645（mm）  深*寬*高

外箱尺寸：約850*1350*2155（mm） 深*寬*高

重量：約350kg

高溫控制范圍：RT+10℃～100℃

溫度波動：≤±1℃（空載）

溫度均勻度：≤±2℃（空載）

溫度分辨率： 0.01℃

溫度傳感器：2顯示=1主控制+1超溫保護，PT100型

RT-->設定溫度（100℃）35分鐘內，380VAC，加熱功率：8KW，總功率10KW。

溫控功能：老化箱內溫度可監控、可自動調整、有趨勢監控記錄

溫控方式：老化箱采用一套控制系統和加熱循環系統，可獨立程式/定值運行

加熱方式：電熱內循環風

熱源介紹

結構介紹組成：電加熱管，空氣循環通道，循環風機，離心蝸殼，進出百葉風口，超溫保護感應器，風管等組成

循環原理采用下出風，上回風內循環模式

加熱管進口SUS304不銹鋼電加熱器，安裝于風道內部

循環風機750W 380V耐高溫離心風機*2PCS

出風口雙層百葉窗

典型測試流程

測試前準備：

1、固定吸頂屏至專用支架，連接電源、通訊線（CAN/LVDS）、觸控測試模塊；

2、通過上位機設定參數：溫度循環程序、顯示測試任務（亮度監測、觸控循環）。

老化測試階段：

1、設備按程序自動運行，每 10min 采集 1 次數據：環境溫濕度、屏幕亮度 / 色準、觸控精度、功能響應狀態；

2、若出現異常（如亮度衰減超 20%、觸控偏差超 5mm），立即觸發聲光報警，記錄故障時間與數據。

測試后評估：

1、生成老化測試報告，包含顯示性能衰減曲線（如亮度隨老化時間變化）、功能故障統計、振動與電壓波動下的穩定性評估；

2、對合格產品，判定其滿足車載壽命要求；對不合格產品，定位故障點（如背光模組衰減、觸控 IC 失效），為設計優化提供依據。
