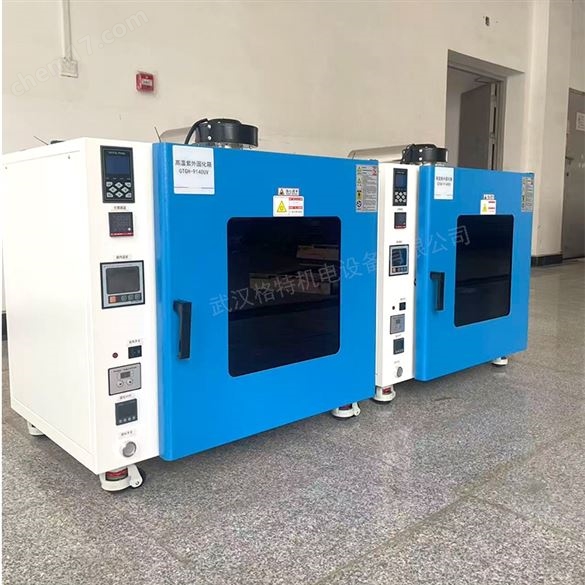

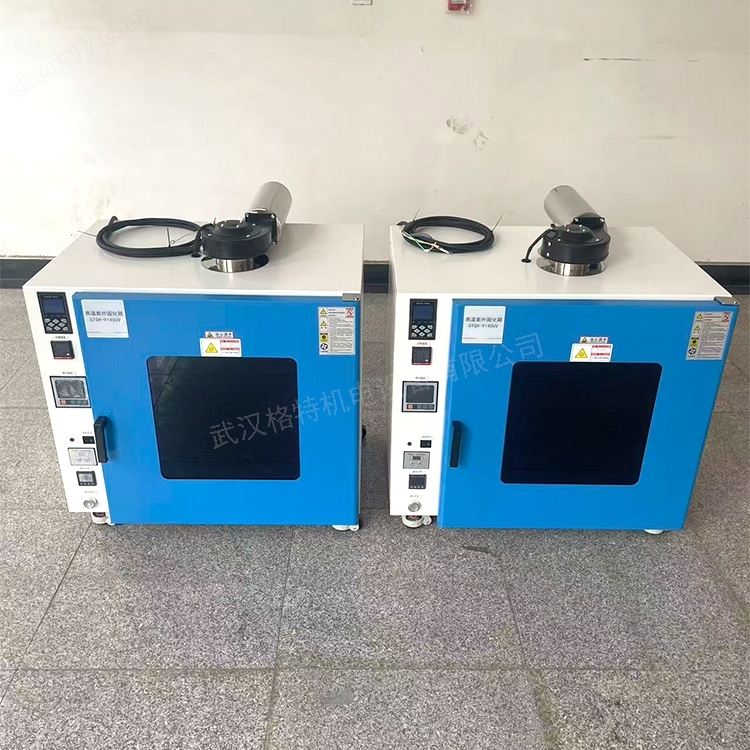

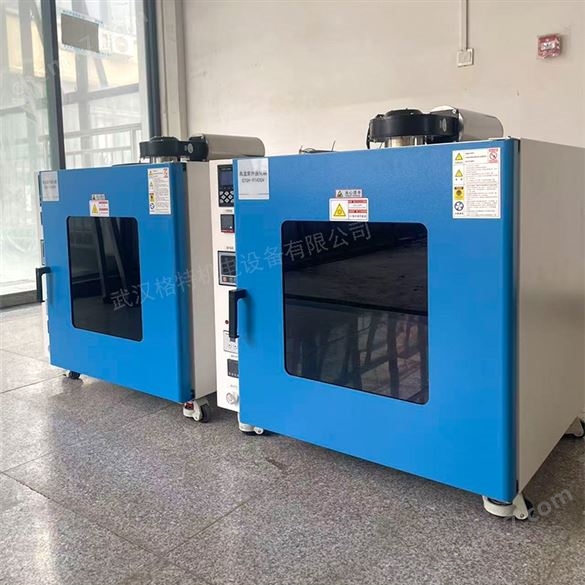

固化常溫旋轉箱 返回列表頁

固化常溫旋轉箱設計結構

1、旋轉機構系統：通過勻速旋轉，使物料在固化過程中 “動態分布"：液體涂料可均勻附著在零件表面，避免靜態時因重力導致的 “局部堆積、流掛"；膠黏劑可在旋轉中排出氣泡，提升固化后強度。

2、精準控溫系統：常規 50-200℃，精準控溫 + 均勻熱風可確保物料各部位受熱一致，避免 “局部固化不全面" 或 “過度固化脆化"。

3、物料承載與適配：不同行業物料形態差異大，定制化載體可確保物料在旋轉中穩定放置，同時適配批量生產需求，提升固化效率。

4、安全與智能控制：固化過程需長時間連續運行，多重防護可保障設備與人員安全。PLC 控制系統 + 觸摸屏方便操作。

工作原理

旋轉均勻性：內部設有旋轉裝置，待固化的產品穿插在旋轉軸上。在固化過程中，旋轉裝置帶動產品勻速旋轉，使產品各個部位能夠均勻地暴露在固化條件下，避免出現局部固化不均的情況。

固化方式：根據不同的固化需求，可采用多種固化方式。如紫外線固化，箱內配備紫外線燈，發射出特定波長的紫外線，引發光敏材料發生光化學反應，從而實現固化；熱固化則是通過加熱元件使箱內溫度升高，促使材料在一定溫度條件下完成固化過程；而常溫固化則是在常溫情況下自然實現固化。

固化常溫旋轉箱主要技術參數

箱體內部尺寸：900×800×900寬×深×高

箱體外部尺寸：1200×1000×1200 寬×深×高

時間控制：0-999（時分）可調

電源：220V 50HZ

額定功率：50W

產品旋轉系統：由旋轉電機、無極調速器組成。

電機功率：25W*1個，電機固定板與箱體固定，提高穩定性能

電機轉速：1r～10r/min（可調，旋轉速度范圍可選）

電機軸長：50mm*M10內螺紋，

旋轉軸：1支，固定于電機連接軸上，配一根M10×300mm標準螺桿旋轉軸

調速器：25W數顯無極調速器，最大轉速調整至20r/min以內。

結構和控制說明

外殼采用優質鋼板材料噴塑處理，造型美觀、新穎；

內膽采用鏡面不銹鋼板氬弧焊接制作而成；

保溫系統采用超細玻璃纖維填充保溫區，內外膽連接部位采用非金屬耐高溫材料，有效降低溫度傳導；箱門密封采用精制硅橡膠，避免材料高溫狀態下老化及硬化，保證密封可靠性；

箱門配置觀察窗，鋼化玻璃制造，安全保護；

箱體安裝四個福馬輪，方便移動；

簡單易懂操作界面，操作人員可方便地設置旋轉速度、固化時間、溫度等參數，無需復雜的培訓即可熟練操作。

應用領域

精密電子：可用于手機攝像頭模組、微型傳感器等的固化，

光學器件：適用于 LED 車燈透鏡、內窺鏡等光學器件的 UV 膠固化，能保證透光率一致性，

首飾加工：用于環形式高弧度首飾表面涂覆環氧樹脂的固化，避免涂層移位、變形等質量問題。
