新品詳情

上市時間：: 2025-8-28

創 新點：: ? 自動測試序列 – 用戶設定所需客制測試序列，即可以同樣的參數快速驗證設計和調整，省去重復設定的時間和可能的人為錯誤
  ? 播放原始數據 – 用戶可使用臨床心電信號，測試心電圖設備對信號的偵測和判讀能力
  ? 進階心電及疊加信號 – 提供 32 組心律不整信號；并具備直流偏移、噪聲、起搏、呼吸模擬信號，可疊加至設定的心電信號一并測試，提供更完整的測試情境
  ? 符合 EMI 和 EMS 要求，并具備 ESD 防護 – 可在 EMC 測試環境中使用，確保一致無干擾的測試信號，測試人員無需另外設計對策
  ? 可充電電池 – 無需外接電源，避免電源噪聲干擾測試，并可在省電模式下連續測試 12 小時

產品簡介

產地類別	國產

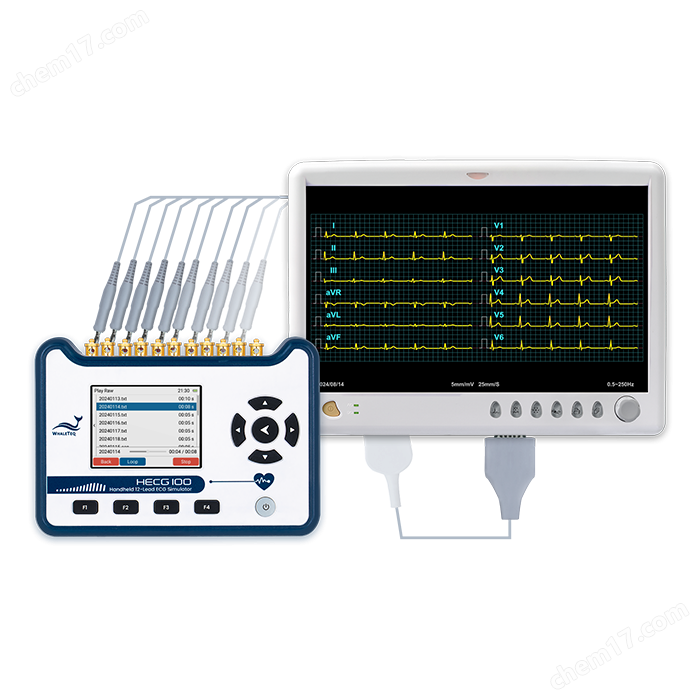

HECG100心電圖信號模擬器
此款便于攜帶的 12 導聯心電圖快速測試儀滿足 R&D 部門的測試需求，可播放原始數據并進行自動測試，提升設計驗證流程的效率。
同時，HECG100 內建可充電電池，避免電源噪聲的干擾；且符合 EMI、EMS 要求，并具備 ESD 防護，可連同待測物一并于 EMC 環境中進行合規測試。

詳情介紹

HECG100心電圖信號模擬器

面對的挑戰

• 需要快速驗證設計修改

• 需要真實心電信號測試性能

• 一般快速測試儀無法提供足夠的模擬信號

HECG100 可以做到

• 自動測試序列 – 用戶設定所需客制測試序列，即可以同樣的參數快速驗證設計和調整，省去重復設定的時間和可能的人為錯誤

• 播放原始數據 – 用戶可使用臨床心電信號，測試心電圖設備對信號的偵測和判讀能力

• 進階心電及疊加信號 – 提供 32 組心律不整信號；并具備直流偏移、噪聲、起搏、呼吸模擬信號，可疊加至設定的心電信號一并測試，提供更完整的測試情境

HECG100心電圖信號模擬器

HECG100 新品登場｜為 ECG 研發工程師打造，專注每一份準確！ ?? 研發工程師們常遇到這些挑戰嗎？??

??需要快速驗證心電圖設備基本功能

??在實驗室之外，也想隨時做信號測試

??希望有一臺簡單好用、卻足夠?qū)I(yè)的小幫手

? HECG100 就是為此而生！

HECG100 提供 32 組心律不整信號，具備直流偏移、噪聲、起搏、呼吸模擬信號，可迭加至心電信號一并測試，提供更完整的測試情境，體積輕巧，卻能滿足日常研發與功能驗證需求。

不論是在設計驗證、臨時測試，還是教育培訓，HECG100都能幫助工程師快速、準確完成任務。??

??想知道這臺小巧模擬器如何加速心電圖機研發流程？

HECG100心電圖信號模擬器合規

面對的挑戰

• 自行設計屏蔽測試方案過于耗時和不穩定，需要可于 EMC 測試環境中使用的模擬器

• 避免模擬器的電源噪聲干擾，且需在 EMC 測試環境中長時間進行多項驗證

HECG100 可以做到

• 符合 EMI 和 EMS 要求，并具備 ESD 防護 – 可在 EMC 測試環境中使用，確保一致無干擾的測試信號，測試人員無需另外設計對策

• 可充電電池 – 無需外接電源，避免電源噪聲干擾測試，并可在省電模式下連續測試 12 小時

HECG100心電圖信號模擬器

技術規格

參數	規格
心率精確度	±1%
振幅精確度	±2%
頻率 / 脈沖重復率精確度	±1%
脈沖持續時間精確度（不包括起搏）	±0.5ms
ECG 間期精確度	±0.5ms
起搏脈沖寬度精確度	±5μs
起搏脈沖幅度精確度，范圍	±2mV 脈沖：±0.3% >2mV 脈沖：±10%
起搏脈沖特性	上升/下降時間為 5μs 過沖 <1% 穩定時間 <1%
電容容忍度	±5%
采樣率	10kHz ± 0.05%
RCA 輸出端子信號幅度范圍	ECG 電極輸出 x1000，最大 10V
RCA 輸出端子信號幅度精確度	±1%（在 0.5Vpp 或更高的振幅）
導聯輸出比例	參考導聯（導聯II）成一定比例（按百分比計算）導聯 I：70（若 RA=100，LA=170）導聯 II：100（LL=200）導聯 III：30（CT=(100+170+200)/3=156.7）導聯 V1：24（V1=24+156.7=180.7）導聯 V2：48（V2=204.7）導聯 V3：100（V3=256.7）導聯 V4：120（V4=276.7）導聯 V5：112（V5=268.7）導聯 V6：80（V6=236.7）
總諧波失真	5%
信號噪聲比	≥60dB
直流偏移	設定 ±1% （固定模式，最多可包含 50μVpp 噪聲）
呼吸模擬精確度
阻抗基礎值	±5%
阻抗變異值（Δ Ω）	±（5% 設定值）+ 0.05Ω

波形參數

參數		規格
ECG 波形	心率	10、20、30、40、50、60、70、80、90、100、120、140、160、180、200、220、240、260、280、300BPM
	振幅	0.1、0.5、1、2、3、4、5mVpp
	ST 變值	-0.6—0.6mV
Sine	頻率	0.1、0.5、0.67、1、2、5、10、20、40、50、60、100、150、200Hz
Sine	振幅	0.1、0.5、1、2、3、4、5mVpp
Triangle	頻率	1、2Hz
Triangle	振幅	0.5、1、2mVpp
Square	頻率	0.125、1、2Hz
Square	振幅	0.1、0.5、1、2、3、4、5mVpp
Rectangle Pulse	頻率	30、60、120BPM
	脈沖寬	40、60、100、200ms
	振幅	0.1、0.5、1、2、3、4、5mV
Triangle Pulse	頻率	30、60、120BPM
	脈沖寬	40、60、100、200ms
	振幅	0.1、0.5、1、2、3、4、5mV

進階參數

參數		規格
直流偏移		±300、±500、±1000mV
起搏信號	振幅	1、2、5、10、20、50、100mV
	間期	0.1、0.5、1.0、1.5、2.0、3ms
	起搏速率	Synchronization
漂移測試		三角波（0.1Hz、4mVpp）
噪聲	工頻噪聲	50Hz、60Hz、White noise
噪聲	振幅	1、2、5、10mVpp
呼吸	頻率	15、20、30、40BrPM
	基線	500Ω、1000Ω、1500Ω
	比值（吸氣：呼氣）	1:1
	變異值	1Ω、2Ω、5Ω
	呼吸中止	12 秒、22 秒、32 秒、連續、關閉
播放原始數據	采樣率	最大上限 10kHz（可重復播放）

產品規格

項目		規格
溫度		操作溫度：10°C—40°C（50°F—104°F）存儲溫度：0°C—50°C（32°F—122°F）
濕度		10%—90% 非冷凝
海拔高度		最高 2000 公尺
聯機方式		USB Type-C 傳輸接口
電源		5V DC
電池充電器		5V、1A
電池續航力		12 小時（于省電模式下連續測試）
機構		外殼材質：ABS 塑料尺寸（長 x 寬 x 高）：18.0 x 12.8 x 5.5 公分重量：950 公克
數據容量		32GB micro SD 卡

合規規格

項目		規格
FCC		EMC P15B
CE		• EMC EN61326-1 • ESD 8kV（接觸）、15kV（空氣） • EMI Class A、Class B • 安全標準 IEC/EN61010-1:2010 + A1:2016；污染等級 2 61010-2-030:201
