心電電極電性能測試儀 返回列表頁

心電電極電性能測試儀

一、 核心工作原理 中性電極阻抗測試儀的工作原理基于交流阻抗測量法，通過模擬電外科設備的實際工作電流與頻率，檢測中性電極在特定條件下的阻抗值，

二、 具體流程如下：

1. 信號輸出：儀器生成與電外科設備匹配的高頻交流信號（通常為 50kHz-500kHz，與高頻電刀工作頻率一致），信號幅度控制在安全范圍內（一般≤100mA），避免對人體或電極造成損傷。

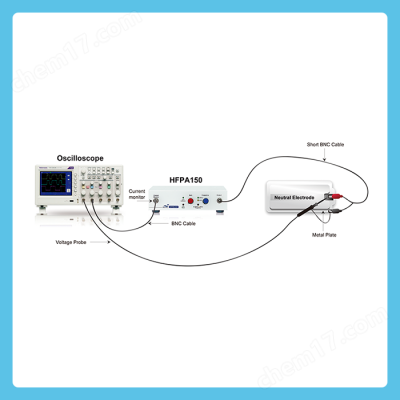

2. 回路構建：將中性電極與測試儀的 “測試探頭" 連接，模擬電極與人體皮膚的接觸狀態（部分儀器會配備模擬皮膚模塊，模擬真實人體皮膚阻抗特性），構建 “測試儀 - 中性電極 - 模擬負載" 的閉合回路。

3. 參數采集：儀器內置高精度電流傳感器和電壓傳感器，實時采集回路中的電流（I）和電壓（U）信號。

4. 阻抗計算：根據歐姆定律（Z=U/I，Z 為阻抗），通過儀器內部的信號處理模塊（如 ADC 模數轉換、微處理器）計算出中性電極的阻抗值，同時可區分 “純電阻" 和 “容抗 / 感抗" 成分（部分機型支持復數阻抗分析）。

5. 結果判斷：將計算得到的阻抗值與預設的安全閾值（如 IEC 標準規定的中性電極阻抗通常需≤50Ω，具體因設備類型而異）對比，通過顯示屏、指示燈或報警聲提示 “合格" 或 “不合格"。

三、關鍵技術參數 技術參數直接決定測試儀的檢測精度與適用范圍，選購或使用時需重點關注以下核心指標： 參數類別 關鍵指標說明   阻抗測量范圍 通常為 0.1Ω-100Ω（覆蓋中性電極的常規阻抗范圍），部分機型可擴展至 0-1kΩ。  測量精度 典型精度為 ±1%（滿量程）或 ±0.1Ω（低阻抗段），精度越高，檢測結果越可靠。  測試信號特性 - 頻率：50kHz-500kHz（匹配電外科設備高頻電流特性）；

- 電流：≤100mA（安全級，避免損傷電極或模擬皮膚）。  顯示與輸出 - 顯示：LCD/LED 顯示屏，可實時顯示阻抗值、閾值、測試狀態；

- 輸出：支持 USB/RS232 數據傳輸（用于記錄或追溯），部分機型支持打印功能。  安全性能 需符合 IEC 61010（測量控制設備安全標準），具備過流保護、過壓保護、接地保護等功能，確保操作人員安全。  適用電極類型 支持 “一次性中性電極"“重復使用型中性電極"“雙極中性電極" 等不同類型，需根據實際檢測需求選擇兼容機型。

四、常見類型與特點 根據應用場景和功能復雜度，中性電極阻抗測試儀可分為以下兩類：

- 操作簡單，一鍵測試，結果直觀；

- 功能精簡，側重 “快速篩查"。 醫院術前檢查、設備科現場維護、外出檢測。  臺式測試儀 - 體積較大，需外接電源；

- 功能全面，支持復數阻抗分析、數據存儲、曲線繪制（如阻抗 - 頻率曲線）、多通道同時檢測；

- 精度更高，部分可聯動電腦軟件進行數據分析與報告生成。 制造商出廠檢測、第三方實驗室合規檢測、大規模批量測試。

五、使用注意事項 為確保測試結果準確且儀器安全運行，使用時需遵守以下規范：

1. 環境要求：避免在潮濕（相對濕度＞80%）、高溫（＞40℃）或強電磁干擾（如靠近高頻電刀、MRI 設備）的環境中使用，否則可能影響測量精度。

2. 電極連接規范：測試前需確保中性電極與測試儀探頭接觸良好（無氧化、無污漬），重復使用型電極需清潔表面殘留的導電膠或污垢，避免接觸不良導致 “假陽性"（誤判為不合格）。

3. 閾值校準：每次使用前需根據檢測標準（如設備說明書、IEC 標準）校準預設閾值，避免因閾值錯誤導致誤判；定期（如每年）需由專業機構對測試儀進行計量校準，確保測量精度符合要求。

4. 安全操作：測試時禁止將測試儀探頭接觸人體（僅可接觸中性電極或模擬皮膚），避免高頻信號對人體造成刺激；儀器出現故障（如顯示屏異常、報警聲持續）時，需立即停止使用并聯系維修，不可自行拆解。

六、相關標準與法規 中性電極阻抗測試需嚴格遵循國際和國內標準，確保檢測結果的合規性，主要參考標準包括：

• 國際標準：IEC 60601-2-2《醫用電氣設備 第 2-2 部分：電外科設備的特殊要求》（明確中性電極阻抗的安全限值與測試方法）；IEC 61010-1《測量、控制和實驗室用電氣設備的安全要求 第 1 部分：通用要求》（儀器自身安全要求）。

• 國內標準：GB 9706.1-2020《醫用電氣設備 第 1 部分：基本安全和基本性能的通用要求》；GB 9706.4-2009《醫用電氣設備 第 2-2 部分：高頻手術設備安全專用要求》（等效采用 IEC 60601-2-2）。

遵循上述標準是確保中性電極安全使用、避免醫療事故的重要前提，也是測試儀設計與生產的核心依據。
