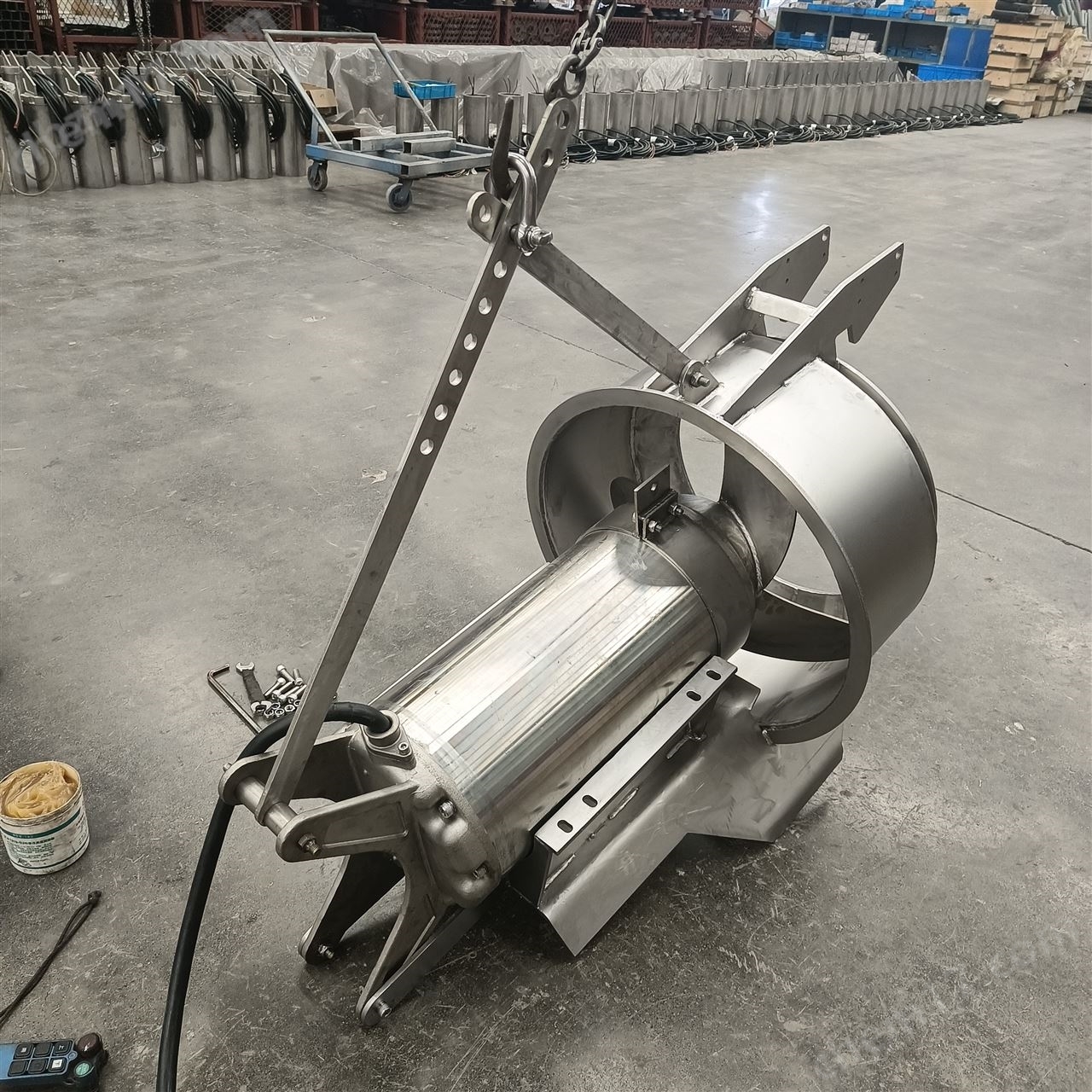

污泥穿墻泵Q:1100立方/時H:1.2米

污泥穿墻泵Q:1100立方/時H:1.2米結構設計：

 葉輪：

采用后掠式反扭曲曲線設計，用不銹鋼材料制造，并經過動平衡實驗和精心加工，能高性能地傳遞電機輸出功率。為使葉輪避免阻塞結渣，為防止在運轉時葉輪與軸產生松動，在葉輪固定結構上采用了內部鎖定裝置。材質：304不銹鋼

電機：

潛水回流泵的電機與葉輪是直聯式的，其繞組的絕緣等級為F等級，較大工作溫度可達155OC，電機在較大載荷下不會出現過載現象，電機每小時可起動15次，但時間間隔應均勻。電機定子采用熱套法嵌入機殼中，無需任何定位銷釘，牢固可靠。正常情況下，電機的溫升不超過80OC。

軸承：

電機轉子由一個雙列角接觸球軸承和一個圓柱滾子軸承支撐；

潛水回流泵軸承的運行壽命大于100000小時；

軸密封：

潛水回流泵有兩個機械密封和一個唇形密封組成。外密封腔內設置有螺旋

凹槽，以清除雜質，減少機封磨損。密封裝置材料：碳化鎢/碳化鎢。

監測系統：

定子繞組中裝有叁個串聯聯接的常閉型熱敏開關，熱敏開關在140OC動作。

電機定子腔及油室內設有泄漏檢測器，以便檢測動、靜密封泄漏情況，并適時切斷電源。

導桿：100*100*3導軌 304不銹鋼 壁厚3mm

污泥穿墻泵Q:1100立方/時H:1.2米用途說明：

江蘇杜安環保QJB-W型潛水回流泵為兩級污水處理廠混合液回流、反硝化脫氮的專用設備。亦可用于地面排水、灌溉和廢水處理過程中再循環等需要微揚程、大流量的場所。

工作特點：

結構緊湊、安裝方便、操作簡單、易于維修、無噪音，可以隨便裝置。

適用范圍：

潛水回流泵在下列條件下能正常連續運行

海拔不超過1000m；

較高介質溫度不超過40OC；

介質的PH值在5-9之間；

液體密度不超過1150kg/m3；

長期潛水運行，潛水深度一般不超過20m；

杜安環保設備（江蘇）有限公司污泥穿墻泵Q:1100立方/時H:1.2米配套控制箱安全操作：

一、設備操作分“就地"和“自動"兩種形式。

1）自動控制。檢查電源并確保通電后，將控制柜面板上的選擇開關撥至“自動"位置，此時，潛污泵即由中控室進行控制，不需現場人員做任何操作。

2）就地控制。

a）檢查電源，確保通電。

b）將控制柜面板上的“就地/停/自動"選擇開關撥至“就地"位置。

c）按下“啟動"按鈕，設備運行。

d）按下“停止"按鈕，設備停止運行。

e）發生故障后及時檢修，待故障排除后重新通電復位運轉。

二、嚴禁污泥泵干運行，運轉時聯軸器應輕重均勻，無卡住和摩擦聲。

三、嚴禁頻繁啟動污泥泵，備用泵應每周至少運轉一次。

四、每次維修（尤其重新接線）后，正式開車前，一定要確認電動機的轉向與泵規定方向一致。

五、每班檢查泥泵是否有異常的噪音或震動。

六、運轉中泥泵發出異常響聲，立即停泵，啟用備用泵，同時上報檢修。
