缺氧池污泥穿墻泵QJB-W5.5 返回列表頁

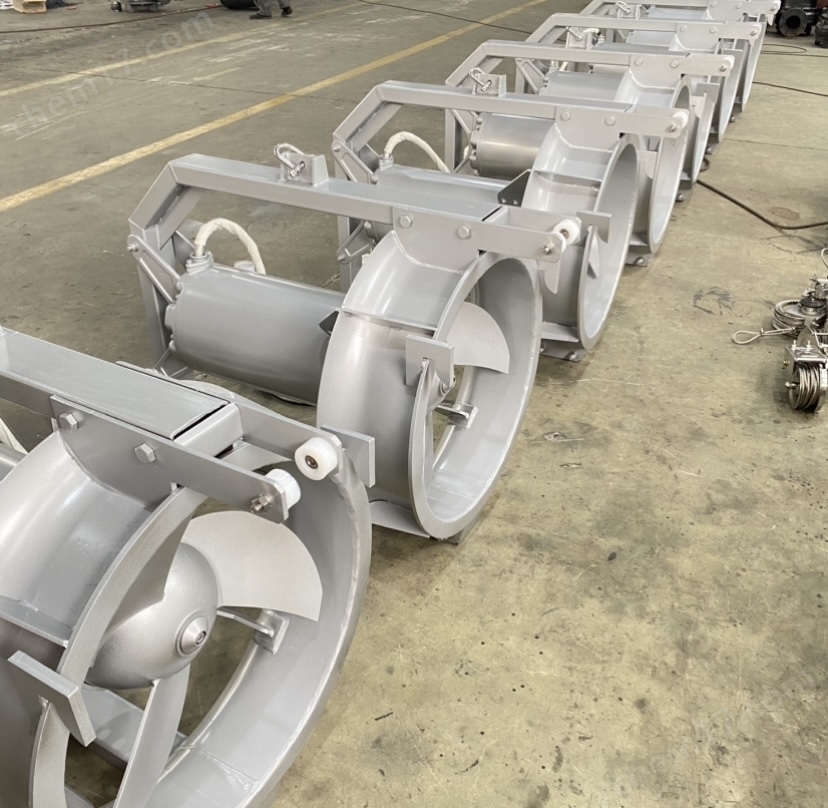

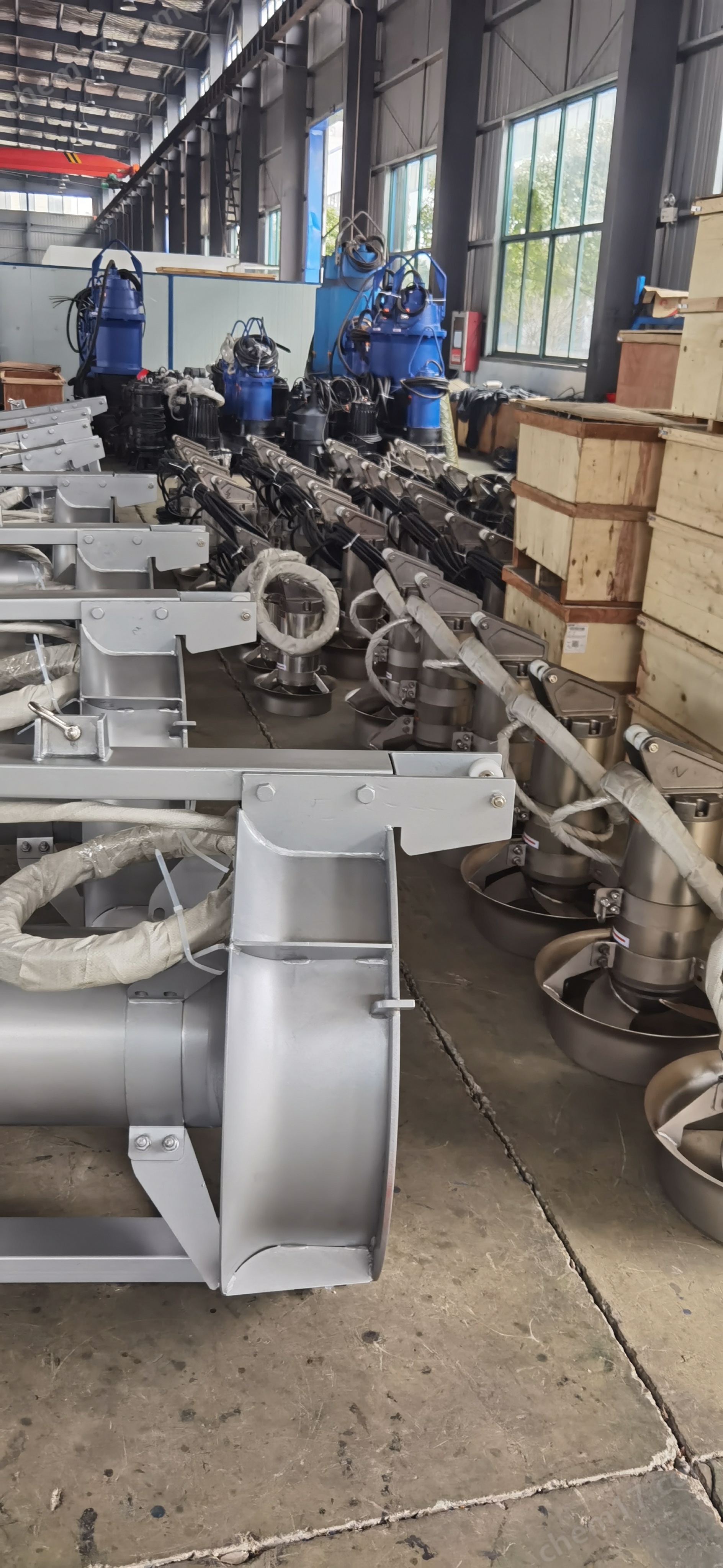

缺氧池污泥穿墻泵QJB-W5.5

電機功率5.5KW

葉輪直徑620mm

葉輪轉速480轉/分

電機功率5.5KW

配導桿 導流筒 拍門

配YZW型水下密封電纜10米

?

缺氧池污泥穿墻泵QJB-W5.5技術說明：

缺氧池污泥穿墻泵是在潛水?dāng)嚢铏C(jī)生產技術上開發的新型產品，該泵為二級污水處理廠混合液回流，反硝化脫氮的專業設備，亦可以用于地面排水時抽凈化水，灌溉和控制水道系統，廢水處理過程中再循環或泥漿抽吸回路中需要微揚程，大流量場所。

QJB-W型潛水回流泵配技術前沿的軸向運行的三葉輪，葉輪具有良好的自清潔與免震動功能。葉輪的設計同時可以滿足大流量與低揚程的要求，并在軸向形成大流量，采用瑞典飛力潛水電機密封技術，確保密封安全可靠。當水進入油室后，探頭側漏系統中的濕度傳感器將自動發出報警信號，以便及時查出，防止出現第二次故障。QJB-W型潛水回流泵電機繞組采用安全的過熱保護工藝，一旦由于電機過載，介質溫度過高或其他原因造成過熱，溫度傳感器會在溫度超過許用溫度極限以前及時發出報警信號或自動關閉水泵。

 QJB-W型潛水回流泵配單根導軌自動耦合系統，保證快捷的安裝、提升和維護，是在消化、吸收國外同類產品技術的基礎上研制成功的具有高效、防纏繞、無堵塞、自動藕合、高可靠性和自動控制等優點，在排送固體顆粒和長纖維拉圾方面，具有特殊功能。QJB-W潛水回流泵是在引進同行潛水電機生產技術基礎上自行研發的產品，為二級污水處理廠混合液回流、反硝化脫氮的 專用設備，亦可用于地面排水、灌溉和廢水處理 過程中再循環等需要微揚程、大流量的場所。

QJB-W型潛水回流泵微揚程、大流量，效率高，葉輪具有高性能的水力設計結構，后掠式葉片具有自潔功能，抗堵塞、防纏繞，采用新的密封材料，兩道機械密封，材質為炭化鎢――炭化鎢，采用進口軸承，所有緊固件均為不銹鋼，可以使泵安全連續運行10000小時以上。QJB-W型潛水回流泵結構緊湊，操作維護簡單，安裝、維修方便，使用壽命長，主機采用鑄造或不銹鋼充壓成型結構，體積小、密度高、耐腐蝕、無噪音，設置漏電、漏水及電機過載等保護及報警裝置，確保廠品的安全性與可靠性。

缺氧池污泥穿墻泵QJB-W5.5結構設計：

 葉輪：

采用后掠式反扭曲曲線設計，用不銹鋼材料制造，并經過動平衡實驗和精心加工，能高性能地傳遞電機輸出功率。為使葉輪避免阻塞結渣，為防止在運轉時葉輪與軸產生松動，在葉輪固定結構上采用了內部鎖定裝置。材質：304不銹鋼

電機：

潛水回流泵的電機與葉輪是直聯式的，其繞組的絕緣等級為F等級，較大工作溫度可達155OC，電機在較大載荷下不會出現過載現象，電機每小時可起動15次，但時間間隔應均勻。電機定子采用熱套法嵌入機殼中，無需任何定位銷釘，牢固可靠。正常情況下，電機的溫升不超過80OC。

軸承：

電機轉子由一個雙列角接觸球軸承和一個圓柱滾子軸承支撐；

潛水回流泵軸承的運行壽命大于100000小時；

軸密封：

潛水回流泵有兩個機械密封和一個唇形密封組成。外密封腔內設置有螺旋

凹槽，以清除雜質，減少機封磨損。密封裝置材料：碳化鎢/碳化鎢。

監測系統：

定子繞組中裝有叁個串聯聯接的常閉型熱敏開關，熱敏開關在140OC動作。

電機定子腔及油室內設有泄漏檢測器，以便檢測動、靜密封泄漏情況，并適時切斷電源。

導桿：100*100*3導軌 304不銹鋼 壁厚3mm

?

缺氧池污泥穿墻泵配套控制箱的基本要求

A.2.1現場控制箱內電氣元件一次元件應滿足額定分?jǐn)嗄芰Γ?/span>≥50kA的要求。箱內所有電氣控制系統操作安全，動作可靠，開關、按鈕、指示儀表應滿足遠方/就地控制要求。

A.2.2電子元器件要求：

塑殼斷路器：國產正泰或其他，分?jǐn)嗄芰?/span>50kA；

小型斷路器：國產正泰或其他；

接觸器：國產正泰或其他；

熱繼電器：國產正泰或其他；

啟停按鈕及指示燈：國產正泰或其他；

端子排：國產正泰或其他。

所有電氣元件的選型均為正泰或其他品牌

A.2.3所有就地控制箱/柜采用304不銹鋼制作，厚度不小于2mm，且箱/柜門上帶有不銹鋼門把手。

A.2.4箱門鎖統一選用防腐牢固的合金門鎖，外鎖選用鑰匙型門鎖，內鎖選用便捷式門鎖，同一類型鎖的鑰匙應相同?？刂葡涿姘迳线€設置一開有觀察孔的密封罩罩住指示燈和按鈕等元件，并可上鎖，以防雨水使元件受潮，采用硅橡膠密封圈。

A.2.5控制箱的防護等級:室內不低于IP54，室外不低于IP56。

A.2.6.1指示燈

每個斷路器屏都應帶紅燈和綠燈分別指示斷路器閉合和斷開狀態，黃燈指示“自動跳閘"。當用于模擬線指示時，可使用三色燈。

采用帶燈按鈕控制時，帶燈按鈕上刻有清晰的指令如“push to open"或“push to close"，在命令執行而且設備動作以后，燈發出下列顏色。

除非獲得其他的認可，所有燈的顏色應符合以下慣例：

紅色：帶電和動作位置

綠色：無壓或不動作位置

黃色：故障或異常狀態

白色：正?；蚱胀顟B(tài)

藍色：其他用途，使用時帶標簽
