?標準籠板

(1)厚度9 mm，安裝直徑25.4 mm光學元件

此款籠板適用安裝 Ø25.4 mm 光學元件，厚度 9 mm，帶 SM1 螺紋貫穿孔，附帶 2 個 SM1R 固定卡環。底部帶 M4 螺紋孔，用于連接接桿，4 個籠桿通孔兼容30 mm 籠式系統，側面各有 1 個鎖緊螺絲，可用 1.5 mm 的六角扳手緊固。

(2)厚度9 mm，安裝SM1透鏡套筒

此款籠板厚度 9 mm，帶 RMS 螺紋貫穿孔，適用安裝顯微物鏡等 RMS 螺紋元件。底部帶 M4 螺紋孔，用于連接接桿，4 個同軸桿通孔兼容 30 mm 籠式系統，側面各有 1 個鎖緊螺絲，可用 1.5 mm 的六角扳手緊固。

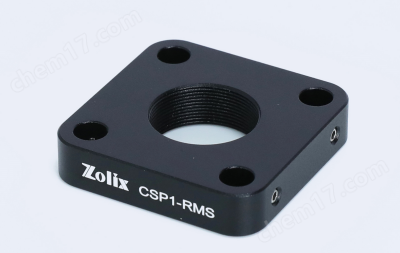

(3)厚度9 mm，RMS內螺紋

此款籠板厚度 9 mm，帶 RMS 螺紋貫穿孔，適用安裝顯微物鏡等 RMS 螺紋元件。底部帶 M4 螺紋孔，用于連接接桿， 4個同軸桿通孔兼容 30 mm 籠式系統，側面各有 1 個鎖緊螺絲，可用 1.5 mm 的六角扳手緊固。

旋轉籠板

Zolix 30 mm 旋轉籠板可以使整個 30 mm 籠式系統繞中心360 度旋轉。其結構由兩塊同軸板構成，一塊用于固定在自由空間中或者 30 mm 籠式系統中，另一塊可以使與其連接的同軸組件進行旋轉?；\板上刻有分度為 2° 的刻線，可實現手動定位，旋轉部分通過撓性抱緊方式鎖緊。

·適用于Ø25.4 mm光學元件

·兼容30 mm籠式系統

·可使同軸組件實現360°旋轉

30 mm標準籠板

產品說明

·材質：6061-T6鋁合金
·兼容30mm籠式系統
·固定方式：頂絲固定和卡環固定兩種

ZOLIX提供的30mm標準籠板兼容30mm籠式系統使用，有矩形和圓形兩種形狀可供選擇，均可兼容30mm籠式系統，其中矩形籠板厚度有4 mm、9 mm、12.5 mm三種，中心孔可根據需求選擇SM05、SM1及RMS螺紋，或是直徑25.4mm、30.5mm及32mm的光壁孔。圓形籠板可適配SM2內螺紋或直徑Ø50.8 mm光壁的孔內，中心光學元件安裝孔均為SM1螺紋孔?；\桿連接通孔處各配有一個位于側面的鎖緊固定螺釘，可使用1.5 mm六角扳手緊固籠板。

通用參數

30 mm薄型籠板

·材質：6061-T6鋁合金
·SM1螺紋貫穿孔
·兼容30mm籠式系統

ZOLIX提供的30 mm薄型籠板，厚度僅有4mm,其中心安裝孔為SM1螺紋貫穿孔，與ZOLIX的SM1光機械件能兼容使用，此籠板底部無M4接桿安裝孔，故無法在自由空間中使用，僅能搭配在30mm籠式系統中使用。籠桿連接通孔處各配有一個位于側面的鎖緊固定螺絲，可使用1.5 mm六角扳手緊固籠板。

30 mm圓形籠板

·材質：6061-T6鋁合金
·光學元件固定方式：雙卡環固定
·安裝光學元件尺寸：Ø25.4mm
·可與2英寸光機械件轉接使用

ZOLIX提供的30 mm圓形籠板適用于安裝Ø25.4mm的光學元件，圓形同軸板帶有30mm籠式系統安裝孔，可將30mm籠式系統轉接至2英寸光機械件或60mm籠式系統中，其中心安裝孔為SM1螺紋，附贈2個SM1螺紋卡環，用于安裝光學元件。外形尺寸有SM2外螺紋和Ø50.8mm光壁兩種規格，可根據使用場景及需求進行選擇。籠桿連接通孔處各配有一個位于側面的鎖緊固定螺絲，可使用1.5 mm六角扳手緊固籠板。

30 mm籠板，安裝直徑25.4 mm光學元件

·材質：6061-T6鋁合金
·兼容30mm籠式系統
·籠板底部含有M4螺紋孔

ZOLIX提供的30 mm籠板兼容30mm籠式系統使用，用于安裝1英寸光學元件。CSP1T-25.4S的光學元件固定方式為光壁孔安裝，頂絲固定。CSP1T-25.4AS和CSP1T-25.4A均為卡環固定，其中CSP1T-25.4AS為限位臺階和單卡環固定，CSP1T-25.4A為雙卡環固定，卡環為附贈品，已安裝至籠板上。籠板底部帶有M4螺紋孔，用于安裝接桿?；\桿連接通孔處各配有一個位于側面的鎖緊固定螺絲，可使用1.5mm六角扳手緊固籠板。
