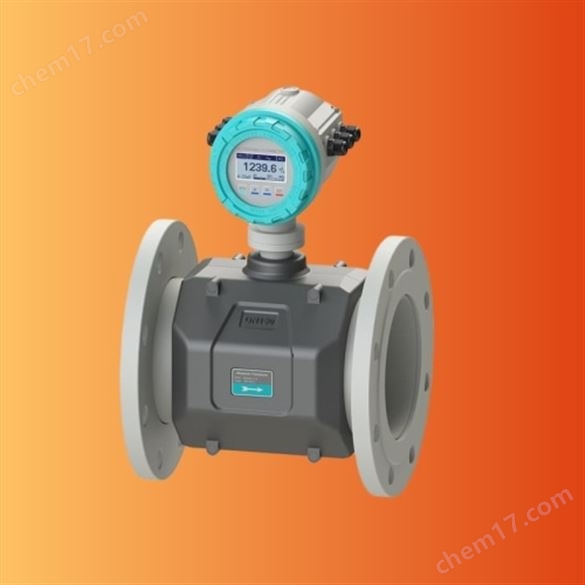

多聲道超聲波流量計 返回列表頁

大連依斯特科技有限公司推出的多聲道超聲波流量計，是針對江河、水庫、渠道、大型管道等大流量、復雜工況場景設計的流量測量設備，基于超聲波傳播特性實現非接觸式或微創式流量監測，具有量程大、適應性強、對水流干擾小等特點，可應用于水利工程、水資源管理、生態監測等領域。

該產品通過不同技術路徑適配多樣工況，核心是利用超聲波在流體中的傳播規律計算流速，再結合過流斷面面積推導流量，主要技術類型及適用場景如下：

針對大型水利 “大口徑 / 寬渠道、惡劣環境、長期連續監測" 的需求，產品具備以下特性：

1.超大量程與寬適配性

流速量程覆蓋 0.01m/s~15m/s（部分型號可擴展至 20m/s），可適配江河汛期、泄洪、日常輸水等不同流速場景；

管道式適配 DN800~DN6000 以上大口徑管道，明渠式適配 1m~50m 寬、0.5m~10m 深的渠道 / 河道，可通過多探頭陣列覆蓋寬斷面；

單臺設備可實現 0~10000m3/h（管道）或 0~50000m3/h（明渠）的流量測量，滿足大型水利工程需求。

2.抗干擾與環境適應性

內置電磁屏蔽模塊，可抵御高壓輸電線路、水泵機組等強電磁環境的干擾，保證信號穩定；

多普勒型設備可耐受≤30% 的泥沙含量，部分型號具備 “氣泡補償算法"，減少氣泡對信號的影響；

傳感器防護等級達 IP67/IP68（IP68 可短期浸泡），主機適應 - 30℃~70℃溫度范圍，可抵御暴雨、風沙、凍融等戶外環境。

3.低干擾與長期穩定性

采用非接觸式（明渠）或微創插入式（管道）安裝，無需截?cái)嗨?，不改變水流形態，避免因節流導致的水頭損失；

無機械運動部件（如葉輪），減少磨損和故障風險，平均工作時間（MTBF）≥20000 小時，滿足長期監測需求；

支持?jǐn)帱c(diǎn)續傳、數據緩存（可存儲 1~3 年歷史數據），搭配太陽能供電系統可實現無人值守的連續監測。

該大型水利超聲波流量計的應用圍繞 “水資源管理、工程控制、生態保護" 展開，具體場景包括：

1.水利工程運行監測

大壩 / 水庫：監測泄洪流量、發電引水流量、灌溉供水流量，為工程調度（如防洪調度、發電效率優化）提供數據支撐；

跨流域調水工程：在類似南水北調類項目中，監測干線管道 / 渠道的輸水流量，確保輸水精度與沿途分水合理性；

船閘與通航工程：監測船閘充排水流量，優化船閘運行效率，避免水流沖擊對航道的影響。

2.水資源計量與管理

灌區流量監測：用于大型灌區的干渠、支渠流量計量，實現 “按量供水、精準灌溉"，減少水資源浪費；

工業取水 / 退水監測：對火電、化工等大用水行業的取水流量（如從江河取水）、退水流量（達標排放）進行監管，符合水資源管控要求；

城市供水干線：監測城市大型供水管道（DN1000 以上）的流量，及時發現管道泄漏（流量異常波動），保障供水穩定。

3.生態與環境監測

生態流量監測：針對河流生態保護區，監測最小生態流量（如魚類產卵期的水流需求），確保水利工程不破壞生態環境；

河口 / 濕地流量監測：監測河口潮汐流量、濕地補水流量，為濕地生態保護、河口水質改善提供數據；

污水廠尾水排放：監測大型污水處理廠的尾水排放流量，結合水質數據評估污染負荷，滿足環保監管要求。

選擇該產品時，可重點關注以下性能指標，確保適配實際工況：

產品的安裝與維護直接影響使用效果，需結合場景制定方案：

1.安裝要求

管道場景（滿管流）：安裝位置需避開彎頭、閥門、泵出口（保證 “前端 10 倍管徑、后端 5 倍管徑" 的直管段），減少水流漩渦干擾；DN2000 以下可采用 “夾裝式"（傳感器貼在管道外壁，無需斷流）；DN2000 以上或高壓管道采用 “插入式"（微創鉆孔，探頭伸入管道內，需短期斷流）。

明渠場景（非滿管流）：安裝位置選擇渠道平直段，避開陡坡、彎道、水草密集區；可采用非接觸式（傳感器安裝在渠道上方，測液位 + 流速）或接觸式（探頭安裝在渠底 / 渠壁，直接測流速），寬渠道需采用 “多探頭陣列"（分區域測流速，平均后計算總流量）。

2.維護要點

定期清潔：每 3~6 個月清潔傳感器表面（尤其是明渠場景，避免泥沙、藻類附著影響超聲波傳播）；

校準周期：每年進行 1 次現場校準（或送第三方機構校準），高泥沙場景每 6 個月校準 1 次，確保符合使用要求；

故障排查：若出現 “信號弱"“數據波動大"，可檢查：①傳感器是否偏移 / 損壞；②水中是否有大量氣泡 / 漂浮物；③電源與通信線路是否穩定。

優先匹配水質工況：清潔水體（如水庫、清水管道）可選擇時差法類型，渾濁水體（如江河汛期、灌區）可選擇多普勒法類型，避免因水質不匹配影響使用；

關注水流形態：確保測量斷面為 “均勻流"（無漩渦、無回流），若存在復雜流態，需加裝整流裝置或調整安裝位置；

考慮長期運行成本：選擇低功耗型號（尤其太陽能供電場景），優先選擇支持遠程診斷與維護的設備，減少現場運維工作量；

合規性適配：用于水資源計量、環保監測場景時，產品需符合國家計量認證（如 CMC 認證），數據需滿足水利 / 環保部門的平臺對接要求。

綜上，該產品作為適配大型水利場景的流量測量設備，選型時需結合工況適配性、使用需求、長期穩定性，通過科學安裝與維護，可實現對大型水利場景流量的精準、連續監測，為水資源優化配置、水利工程安全運行提供數據支撐。
