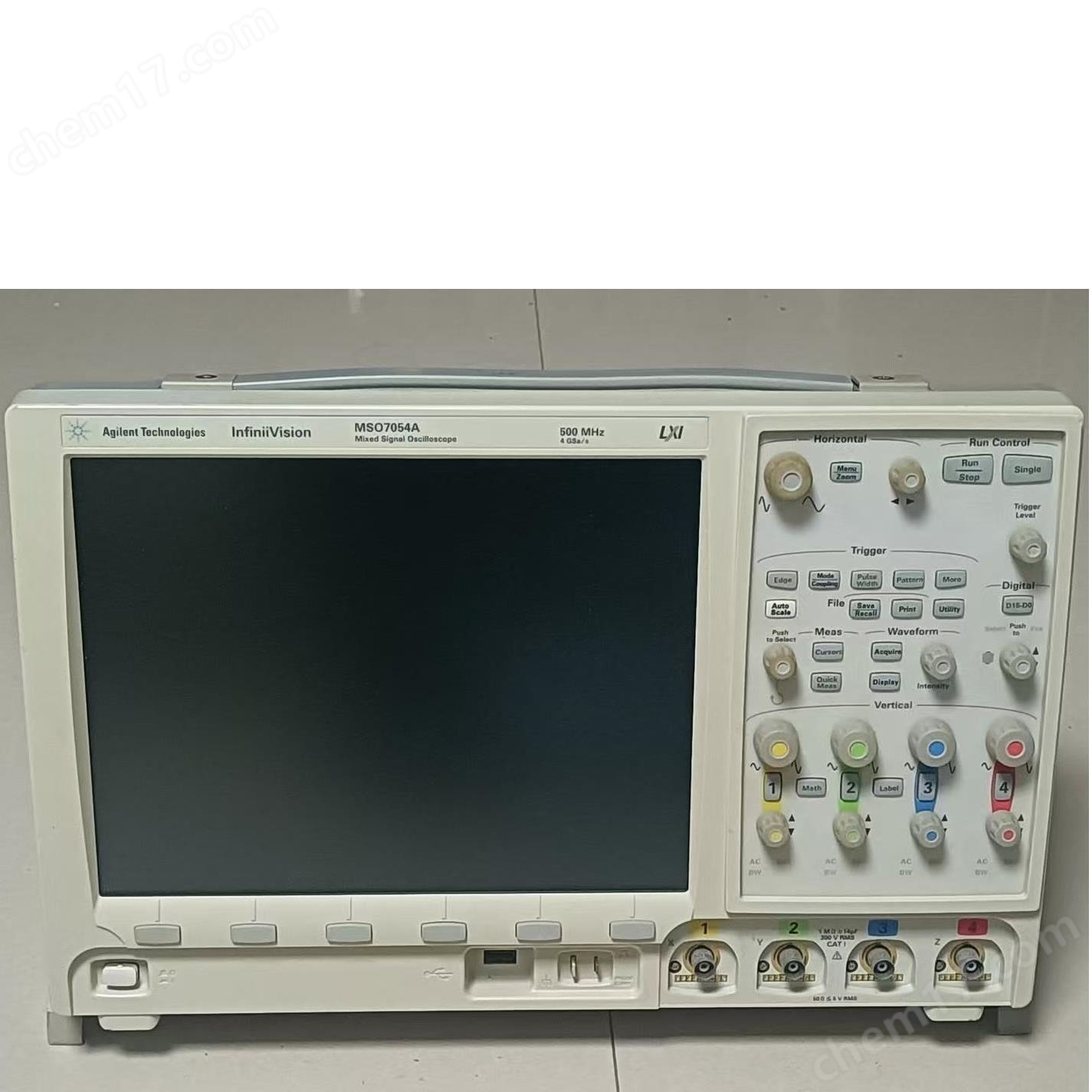

安捷倫MSO7054A數字示波器

具體成交價以合同協議為準
  • 公司名稱 塘廈名冠電子儀器儀表
  • 品牌 Agilent/安捷倫
  • 型號
  • 產地
  • 廠商性質 經銷商
  • 更新時間 2025/9/5 15:45:32
  • 訪問次數 24

聯系我們時請說明是化工儀器網上看到的信息，謝謝!


名冠電子儀器儀表有限公司
—— 專業儀器循環服務專家

公司簡介

名冠電子儀器儀表有限公司（MINGUAN Instruments）專注于電子測量儀器及工業儀表的回收與再利用，致力于為客戶提供可靠的二手儀器解決方案。我們通過規范的檢測流程和嚴謹?shù)馁|(zhì)量管理，確保每臺設備達到可用的性能標準，幫助客戶降低采購成本，同時促進資源的合理利用。

業務范圍

? 儀器回收

  • 回收示波器、頻譜分析儀、信號發生器、電源等電子測試設備，涵蓋國內外主流品牌。

? 檢測與翻新

  • 每臺設備均經過功能測試、精度校準及必要維護，確保符合使用要求，并提供一定期限的質保服務。

? 銷售與服務

  • 提供經過認證的二手儀器，價格合理，支持多種交易方式，滿足不同客戶需求。

? 環保處理

  • 對無法繼續使用的設備進行合規處置，符合行業環保標準。

我們的特點

?? 規范流程：標準化檢測體系，確保設備性能穩定
?? 合理定價：優化采購成本，提供高性價比選擇
?? 技術支持：協助客戶選型，并提供必要的售后維護
?? 可持續理念：推動儀器設備的循環使用，減少資源浪費

合作與服務

我們期待與各類企業、科研機構及教育單位建立長期合作，共同探索更經濟的儀器使用模式。

—— 名冠電子，讓儀器發揮更大價值 ——


安捷倫，泰克，羅德與施瓦茨，福祿克等

波形捕獲率 > 50,000 個波形/秒 (標配)wfms/s 采樣率 4 GSa/s (每通道),半通道模式下可達 8 GSa/sGS/s
產地類別 進口 帶寬 500 MHzMHz
記錄長度 標準 4 Mpts/通道 (可升級至 8 Mpts/通道)k 類型 數字示波器
通道數 數字通道16 通道 (需安裝 N5450A 邏輯探頭) 外形尺寸 425 mm × 177 mm × 205 mmmm,425 mm × 177 mm × 205 mmmm
外形尺寸 425 mm × 177 mm × 205 mmmm,425 mm × 177 mm × 205 mmmm 應用領域 電子/電池,汽車及零部件,電氣
重量 約 8.4 kgkg,約 8.4 kgkg 重量 約 8.4 kgkg,約 8.4 kgkg

安捷倫MSO7054A數字示波器（現屬是德科技Keysight品牌）是一款集數字存儲示波器（DSO）與邏輯分析儀（MSO）功能于一體的混合信號測試平臺。該儀器憑借500MHz帶寬、4GSa/s實時采樣率及4Mpts/通道的深存儲能力，可精準捕獲和分析高速數字電路與模擬信號中的復雜細節，成為電子工程師在研發、調試和故障診斷領域的核心工具。

核心性能特點

  1. 混合信號測試能力
    安捷倫MSO7054A標配4個模擬通道，并通過N5450A邏輯探頭擴展16個數字通道，支持同步觀測模擬波形與數字邏輯時序。其數字通道支持閾值可調（-2V至+5V），兼容TTL/CMOS等常見邏輯標準，適用于FPGA、MCU等嵌入式系統的協同調試。

  2. 高速采集與處理

    • 波形捕獲率超過50,000波形/秒，可高效捕捉偶發異常和毛刺信號。

    • 支持12位高分辨率模式，顯著提升小信號測量精度（如電源紋波分析）。

    • 配備InfiniiScan高級觸發與搜索引擎，支持區域觸摸觸發（ZoneTouch™），用戶可直接在屏幕上劃定區域觸發特定事件。

  3. 高級分析與協議解碼

    • 集成I2C、SPI、CAN、UART、USB等20余種串行協議觸發與解碼功能，無需額外軟件即可直接解析總線數據。

    • 支持FFT頻譜分析、波形數學運算（積分/微分/濾波）及自動測量參數（上升時間、占空比等）。

硬件設計與交互體驗

  • 顯示與操作：8.5英寸XGA觸摸顯示屏（1024×768分辨率）支持手勢操作與多視圖分屏，兼顧波形可視化與參數監控。

  • 連接性與擴展：標配USB、LAN、GPIB接口，支持遠程控制及數據導出；可選配電池模塊（N2809A）實現野外移動測試。

  • 探頭系統：支持主動/差分探頭擴展，兼容高壓及高帶寬測量場景（如開關電源MOSFET開關特性測試）。

典型應用場景

  • 嵌入式系統開發：ARM/PowerPC處理器時序驗證、多路傳感器信號同步分析。

  • 電源完整性測試：開關電源紋波/噪聲測量、功率器件動態特性分析。

  • 汽車電子調試：CAN/LIN總線通信解碼、ECU控制信號完整性驗證。

  • 教育科研與維修：電力電子實驗、高速數字電路故障定位。

安捷倫MSO7054A數字示波器通過硬件加速處理與智能化軟件功能的結合，為復雜電子系統的設計驗證提供了高可靠性測試方案，其模塊化設計及可擴展性進一步延長了設備的技術生命周期。
