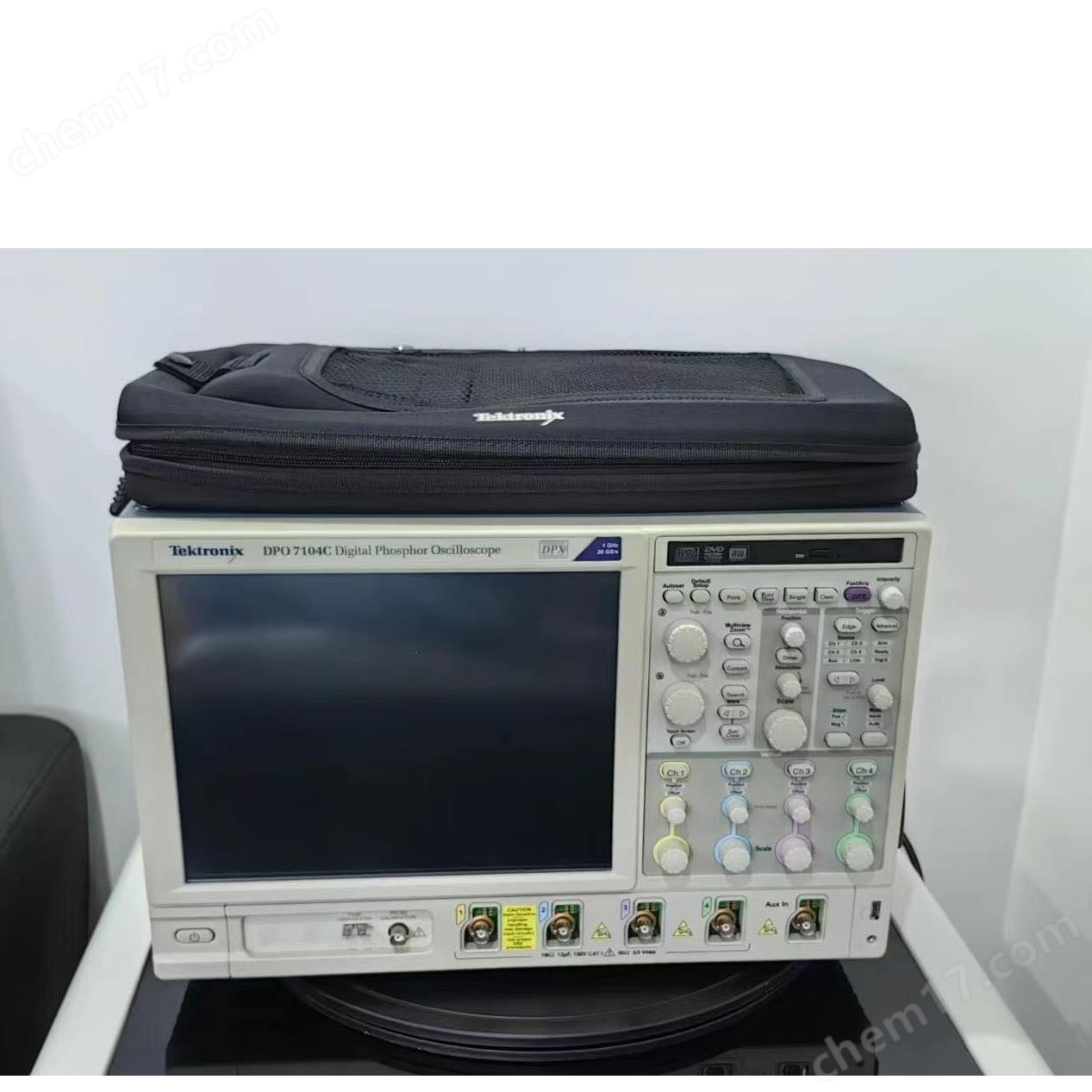

泰克 DPO7104C 數字熒光示波器
具體成交價以合同協議為準
- 公司名稱 塘廈名冠電子儀器儀表
- 品牌 TeKtronix/美國泰克
- 型號
- 產地
- 廠商性質 經銷商
- 更新時間 2025/10/28 12:20:15
- 訪問次數 21
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 波形捕獲率 | 大于 250,000wfms/swfms/s | 采樣率 | 20/10/5GS/sGS/s |
|---|---|---|---|
| 產地類別 | 進口 | 帶寬 | 1000MHzMHz |
| 記錄長度 | 50000k、25000k、12500kk | 類型 | 數字熒光示波器 |
| 通道數 | 4 | 外形尺寸 | 451mm×292mm×265mm（長 × 寬 × 高）mm,451mm×292mm×265mm（長 × 寬 × 高）mm |
| 外形尺寸 | 451mm×292mm×265mm（長 × 寬 × 高）mm,451mm×292mm×265mm（長 × 寬 × 高）mm | 應用領域 | 能源,電子/電池,汽車及零部件,電氣,綜合 |
| 重量 | 15kg,15kg | 重量 | 15kg,15kg |
泰克 DPO7104C 數字熒光示波器詳細介紹
在電子工程測試領域，示波器作為 “信號眼睛”，其性能直接決定了信號分析的精準度與效率。泰克 DPO7104C 數字熒光示波器作為泰克 DPO7000 系列的代表性產品，憑借兼顧高性能與實用性的設計，成為通信設備研發、汽車電子測試、工業控制調試及消費電子質檢等場景的核心工具，能夠為工程師提供從信號捕獲到深度分析的全流程解決方案，助力解決復雜的信號完整性與時序問題。
一、核心硬件參數：構建高精準測試基石
1. 帶寬與采樣能力：覆蓋高頻信號需求
泰克 DPO7104C 搭載 1GHz 帶寬設計，10%~90% 典型上升時間僅 300ps，可完整還原 1GHz 以內高頻信號的細節，無論是高速串行總線信號，還是脈沖寬度極小的觸發信號，都能精準捕獲。采樣率采用動態分配機制，單通道工作時可達 20GS/s，每通道每秒可采集 200 億個數據點，確保高頻信號無失真；雙通道模式下采樣率為 10GS/s，四通道同時工作時仍保持 5GS/s，滿足多通道同步測試場景，如多模塊協同的電路調試需求。
2. 記錄長度與捕獲效率：捕捉罕見信號不遺漏
記錄長度方面，該設備標配單通道 50M 數據點存儲容量，雙通道 25M、四通道 12.5M，選配擴展模塊后單通道可提升至 250M，能長時間存儲連續波形數據，便于后續回溯分析。同時，其搭載的 FastAcq® 快速捕獲技術，波形捕獲率突破 250,000wfms/s，結合 FastFrame™分段存儲功能，可將捕獲率進一步提升至 310,000wfms/s，能快速捕捉到信號中偶發的毛刺、電壓跳變或時序異常等罕見事件，避免因捕獲效率不足導致的關鍵信號遺漏。
3. 輸入與顯示配置：適配多樣測試場景
輸入設計上，泰克 DPO7104C 支持軟件切換 1MΩ（并聯 13pF 電容）與 50Ω 輸入阻抗，無需更換硬件即可適配低頻電路（如電源紋波測試）與射頻信號（如通信模塊測試）場景。顯示部分配備 12.1 英寸 XGA 高亮度觸摸屏，分辨率達 1024×768，搭配 256 級灰度的數字熒光顯示技術，可通過不同亮度呈現信號的出現頻率 —— 亮度越高代表信號出現越頻繁，幫助工程師快速識別信號的穩定性，例如判斷是否存在間歇性干擾。
二、特色功能設計：提升測試分析效率
1. 精準觸發系統：鎖定目標信號更靈活
觸發功能是示波器的核心，該設備搭載 Pinpoint® 觸發技術，提供超過 1400 種觸發組合，涵蓋邊緣、脈沖、碼型、時序、欠幅脈沖等多種觸發類型，可應對從簡單周期性信號到復雜串行總線信號的觸發需求?？蛇x配的 Visual Trigger 可視化觸發功能，支持通過拖拽圖形框定義觸發區域，在雜亂的波形中精準定位目標事件，例如在包含大量噪聲的工業控制信號中，快速鎖定特定幅度與寬度的有效信號。
2. 智能分析工具：簡化復雜測試流程
為降低分析難度，泰克 DPO7104C 內置 53 種自動測量功能，涵蓋電壓峰值、有效值、周期、頻率、上升時間等關鍵參數，支持測量數據統計（如平均值、標準差）與直方圖繪制，可直接輸出量化分析結果。同時，設備兼容 MATLAB 與自定義數學插件，工程師可編寫專屬分析算法，如信號完整性分析中的眼圖模板測試、抖動分解等，滿足個性化測試需求。此外，Wave Inspector® 控制功能支持通過旋鈕快速縮放、平移波形，結合 Advanced Search and Mark 功能，可在海量波形數據中快速檢索特定事件，大幅縮短分析時間。
3. 協議解碼與擴展能力：適配多行業需求
針對不同行業總線測試需求，該設備支持 I2C、SPI、CAN、LIN、UART 等常見串行協議的觸發與實時解碼，可直觀顯示數據幀結構、地址碼、數據值及錯誤幀標記，降低汽車電子（如車載 CAN 總線測試）與工業控制（如 PLC 通信調試）的測試成本。同時，通過選配 MIPI® D-PHY、以太網、USB 3.0 等高級協議分析模塊，可拓展至消費電子（如手機屏幕驅動信號測試）與通信設備（如路由器以太網端口測試）場景。其 TekVPI® 探頭接口可自動識別有源探頭、差分探頭與電流探頭，實現量程、單位自動匹配，減少人工設置誤差。
三、操作與適配性：兼顧效率與場景靈活性
操作設計上，泰克 DPO7104C 支持 MyScope® 自定義控制窗口，工程師可將常用功能（如特定協議解碼、自動測量參數）添加至專屬界面，無需反復切換菜單；右鍵菜單功能可快速調用當前場景下的常用操作，如波形截圖、數據導出等，提升操作效率。設備配備多組接口，前面板與側面板的 USB 主機端口可連接 U 盤、鼠標、打印機，方便數據本地存儲與測試報告打??；集成的千兆以太網端口支持網絡遠程控制，可實現多臺設備協同測試管理；視頻輸出端口可將屏幕顯示內容同步至外部顯示器或投影儀，滿足團隊協作調試、技術培訓等場景需求。
從實驗室的研發驗證，到生產線上的批量質檢，泰克 DPO7104C 以穩定的硬件性能、靈活的功能配置及便捷的操作體驗，為各行業電子測試提供可靠支持，幫助工程師快速定位問題、優化設計，加速產品研發與量產進程。
