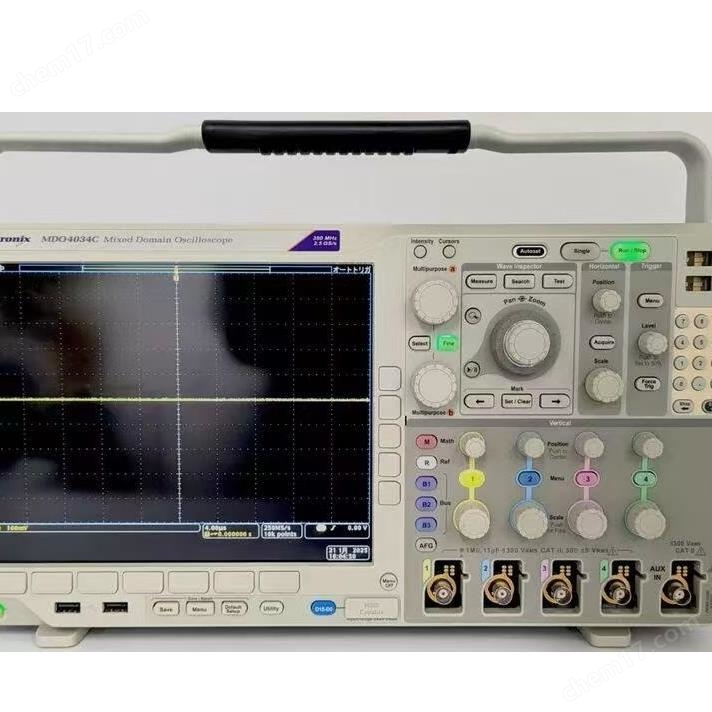

泰克 MDO4034C示波器
具體成交價以合同協議為準
- 公司名稱 塘廈名冠電子儀器儀表
- 品牌 TeKtronix/美國泰克
- 型號
- 產地
- 廠商性質 經銷商
- 更新時間 2025/10/25 0:57:17
- 訪問次數 20
產品標簽
泰克 MDO4034 混合域示波器泰克 MDO4034 示波器參數MDO4034 350MHz 示波器泰克 MDO4034 頻譜分析儀泰克 MDO4034 示波器價格
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 波形捕獲率 | 輸入耦合支持交流、直流；輸入阻抗為 1MΩ±1%（13pF）或 50Ω±1%；輸wfms/s | 采樣率 | 2.5GS/sGS/s |
|---|---|---|---|
| 產地類別 | 進口 | 帶寬 | 模擬通道帶寬為 350MHzMHz |
| 記錄長度 | 20Mk | 類型 | 其他 |
| 通道數 | 4 個模擬通道,16 個數字通道 | 外形尺寸 | 147mm（深）×439mm（寬）×229mm（高）mm,147mm（深）×439mm（寬）×229mm（高）mm |
| 外形尺寸 | 147mm（深）×439mm（寬）×229mm（高）mm,147mm（深）×439mm（寬）×229mm（高）mm | 應用領域 | 化工,能源,電子/電池,航空航天,電氣 |
| 重量 | 6kg,6kg | 重量 | 6kg,6kg |
一、硬件性能：精準捕獲的核心基礎
泰克 MDO4034C示波器 作為一款高性能混合域示波器，以扎實的硬件參數構建信號測量的可靠性根基。其配備 4 個模擬通道，模擬帶寬達 350MHz，可滿足中高速數字電路、開關電源等多數場景的測試需求。采樣率可達 2.5GS/s，結合所有通道標配的 20M 記錄長度，既能精準捕獲高頻信號細節，又能完整留存長時間信號波形，配合 Wave Inspector® 導航功能，可輕松定位長記錄中的異常事件。
儀器搭載 FastAcq 快速波形捕獲技術，每秒可捕獲超過 340,000 個波形，通過顏色分級顯示能快速識別毛刺、瞬態脈沖等偶發信號，搭配邊沿、脈沖寬度、邏輯等 125 種以上觸發組合，進一步提升異常信號的捕獲效率。標配的無源電壓探頭具備 3.9pF 容性負載與 500MHz 帶寬，能有效降低對被測信號的干擾，保障測量準確性。
二、混合域優勢：六合一集成的創新設計
“混合域” 是泰克 MDO4034C示波器 的核心競爭力，其創新性地將六種儀器功能集成于一體，無需額外設備即可完成多維度測試。通過可選配的功能模塊，可擴展為包含示波器、頻譜分析儀、邏輯分析儀、協議分析儀、任意 / 函數發生器及數字電壓表 / 頻率計數器的綜合測試平臺。
其中，集成的超外差式頻譜分析儀（可選 SA3/SA6 選項）支持 9kHz-3GHz 或 9kHz-6GHz 頻率范圍，動態范圍達 - 65dBc（典型值），且能與模擬、數字通道實現時間同步關聯 —— 這意味著可直觀觀察時域中某一觸發事件（如芯片使能信號跳變）與頻域頻譜變化（如雜散信號出現）的因果關系，這是單獨使用示波器與頻譜儀難以實現的功能。此外，可選的 16 通道邏輯分析儀以 60.6ps 時序分辨率調試數字電路，50MHz 任意 / 函數發生器支持 13 種預定義波形，進一步拓展了測試場景。
三、應用適配：跨行業的實用價值
泰克 MDO4034C 的可升級性與場景適配性使其覆蓋多領域需求。在嵌入式設計中，通過同步分析模擬、數字與 RF 信號，結合 I2C、SPI、CAN 等串行協議解碼，可快速定位系統級故障；電源測試場景下，借助電源分析套件能自動完成開關損耗、紋波、諧波等參數測量，滿足電源研發質控需求。
針對 EMI 預兼容測試，其內置 CISPR 標準模板，可實時關聯時域信號與 EMI emissions，提前排查干擾源，節省認證成本；在無線技術研發中，配合 SignalVu-PC 軟件能完成藍牙、WLAN 等信號的質量分析與調制解調測試。儀器采用 147mm×439mm×229mm 的緊湊尺寸，重量約 6kg，兼顧實驗室機架安裝與現場調試需求，加上全功能可升級設計，能隨測試需求變化擴展性能，延長設備生命周期。
